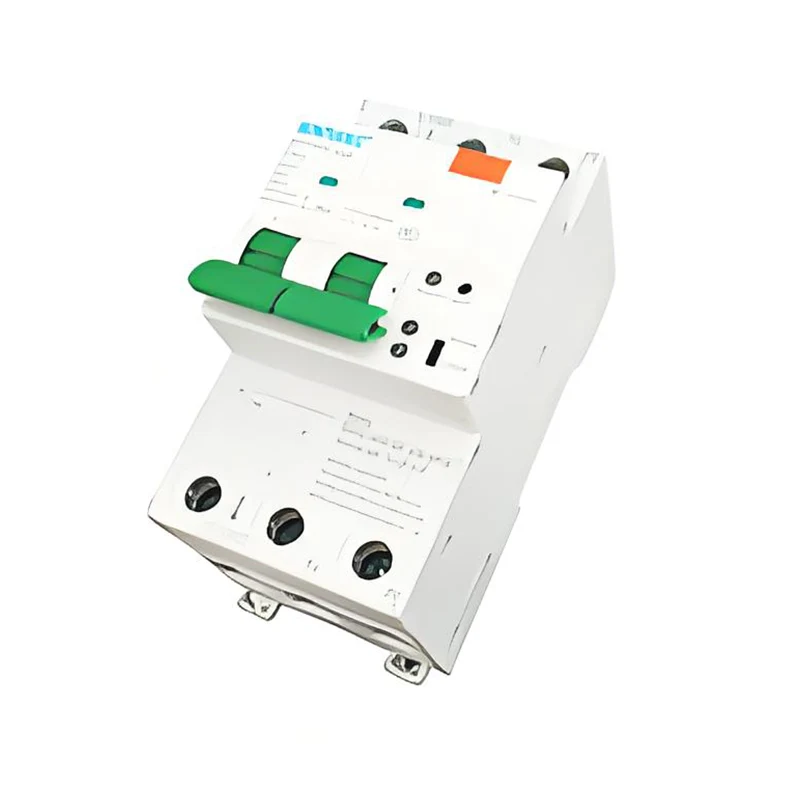

Sýningarviðvörun RCBO

RCBO viðvörunin er aflrofar með vatnsheldur afköst sem greinir ekki aðeins og sker niður afgangsstraum vegna rafstuðs eða búnaðarleka, heldur veitir einnig ofhleðslu- og skammhlaupsvörn. Þessi hringrásarbrjótur er hannaður til notkunar í blautum eða úti umhverfi og kemur í veg fyrir bilun í hringrás eða öryggisatvikum af völdum vatnsárásar.

Fyrirmynd:STFS1-100

Sendu fyrirspurn

Vörulýsing

Standard:	IEC 61009-1
Líkan Nei.	STFS1-100
Boga-útvíkkun miðils	Loft
Uppbygging	ELCB
Tegund	Hringrás Brotsjór
Vottun	ISO9001-2000, Þetta
In	16,20,25,32,40; 63,80,100

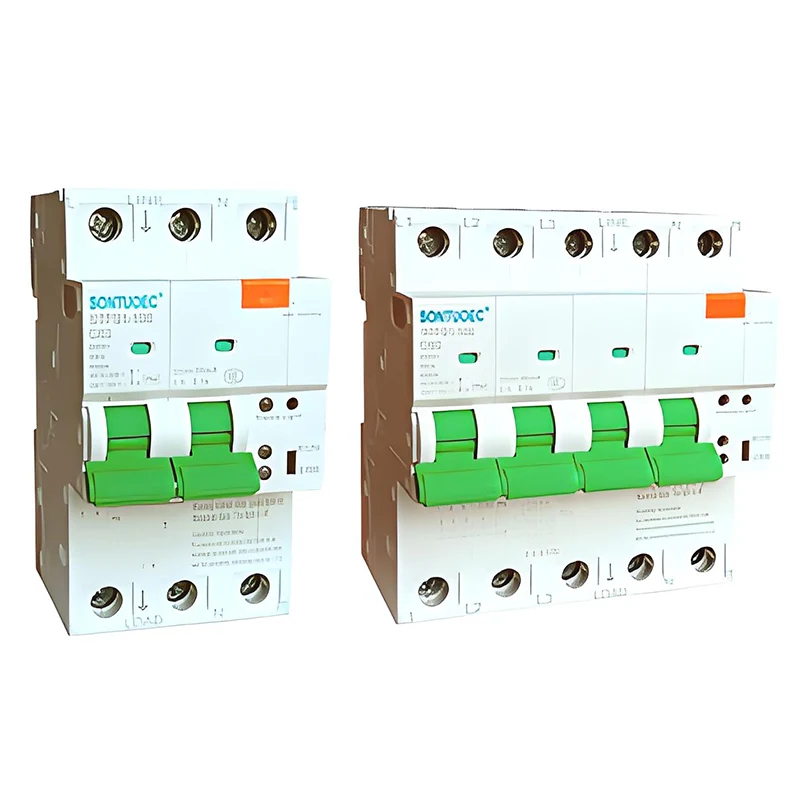

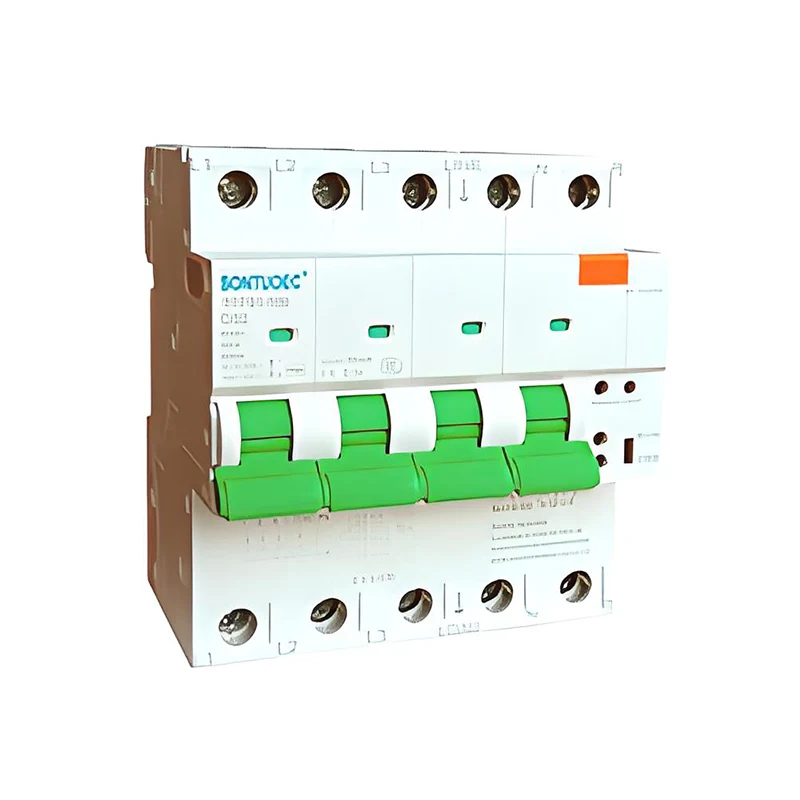

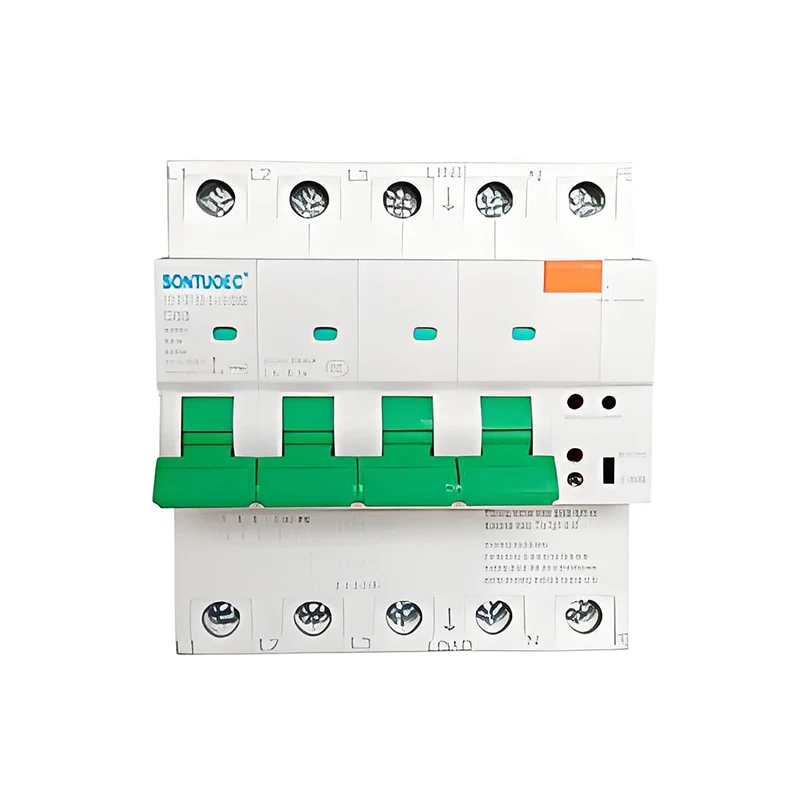

Stöng	2p: 1p+n+pe; 4p: 3p+n+pe
Flutningspakka	Innra Kassi/öskju
Vörumerki	Esoueec, Wzstec, EUune, Imdec
HS kóða	8536200000
Hraði	Háhraða Hringrásarbrot
Uppsetning	Lagað
Stauranúmer	2p 4p

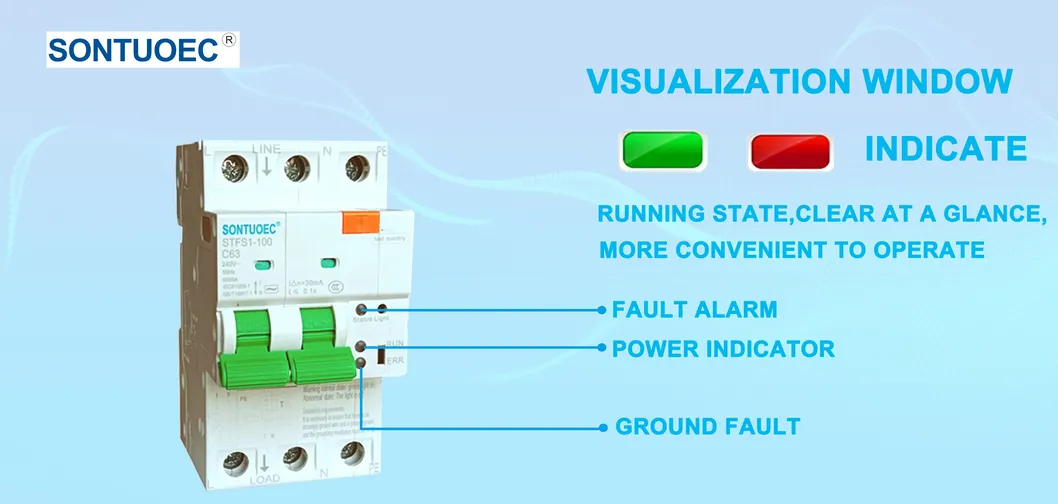

Virka	Hefðbundið Hringrás, Bilunarvörn hringrásarbrests, Yfirstraumvernd; Viðvörun um vatnsinntöku.
Standard	IEC61009.1, GB16917.1
Ue	230/400V
Metið næmi	30.100.300mA
Forskrift	100 stk/ctns
Uppruni	Wenzhou Zhejiang
Framleiðslu getu	2000Pieces/viku

Helstu einkenni

Vatnsheldur: RCBO húsnæði viðvörunarinnar er úr vatnsheldur efni eða sérstaklega meðhöndlað til að tryggja góða einangrun og verndareinkunn jafnvel í blautum eða úti umhverfi. Algengar vatnsheldar einkunnir eins og IP66 benda til þess að tækið sé fullkomlega varið gegn ryk inngöngu og þolir sterka úða af vatni án þess að verða fyrir áhrifum.

Eftirstöðvar verndar: Þegar afgangsstraumurinn í hringrásinni nær forstilltu gildi getur RCBO fljótt skorið af hringrásinni til að koma í veg fyrir raflost og rafmagnselda. Þessi eiginleiki er nauðsynlegur til að vernda persónulegt öryggi og búnað.

Ofhleðsluvörn: Þegar straumurinn í hringrásinni fer yfir metinn straum rafrásarinnar getur RCBO sjálfkrafa skorið af hringrásinni til að koma í veg fyrir skemmdir á hringrásum eða eldslysum af völdum ofhleðslu.

Skammhringurvörn: Þegar skammhlaup kemur fram í hringrásinni getur RCBO virkað fljótt til að skera niður skammhlaupsstrauminn og vernda öryggi hringrásarinnar og búnaðarins.

RCBO hefur virkni lekaverndar/vatns innrásarviðvörunar/ofhleðsluvörn/skammhlaupsvörn.

Vinnandi viðmiðunarhitastig RCBO er 30 ° C, þegar umhverfishitabreytingin breytist, ætti að leiðrétta stillingargildi þess. Ef mörg RCBOs eru settir upp í lokuðum kassa og hitastigið inni í kassanum hækkar, ætti að margfalda hlutfallstrauminn með

afdrepandi þáttur 0,8.

„N“ línan á RCBO ætti að vera tengd við hlutlausa línuna til að gera rafræna hringrásina að vinna venjulega og gegna próteinu hlutverki.

Það er ekki leyft að nota aðferðina til að skammhlaup fasalínunnar að hlutlausu línunni eða fasalínunni að fasalínunni til að framkvæma skammhlaup verndargetuprófið á RCBO.

Almennar meginreglur

a) Metin vinnuspenna RCBO ≥ Metið spennu línunnar.

b) Straumstraumur RCBO er 1,1-1,25 sinnum álagsstraumurinn reiknaður með línunni.

c) Metið skammhlaupsgeta RCBO ≥ Hámarks skammhlaup

núverandi sem kann að birtast í línunni.

d) RCBO tafarlaus losunarstilling Straumur ≤ 0,8 sinnum í lok línunnar fas-til-jörðu eða fasa-til-fasa skammhlaupsstraumur.

e) eins stigs stigstraumur rafmagnshitara, ísskápa og glóandi LA-MPS við tiltekna spennu og kraft í = p/u; Þriggja fasa metinn straumur í = p/1.732U.RCBO afgangsstraumur er venjulega valinn sem 30mA, sem er notaður sem persónuleg snertivörn.

Til að setja upp og nota vöruna, vinsamlegast lestu varðveisluhandbókina.
