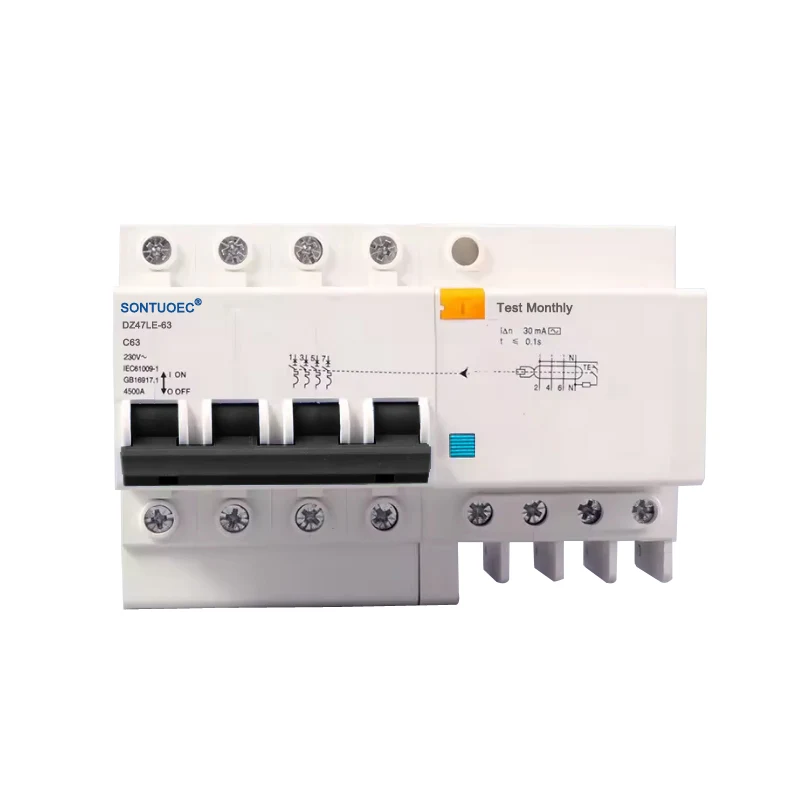

4p RCBO AC gerð

4P RCBO AC gerðin er 4-stöng hringrásarbrotsari sem sameinar verndarstraum og yfirstraum verndaraðgerðir, sérstaklega hannaðar fyrir skiptisstraum (AC) hringrásir. Það getur sjálfkrafa skorið af aflgjafa þegar afgangsstraumur (þ.e.a.s. lekastraumur) er greindur í hringrásinni til að koma í veg fyrir rafmagnselda og persónulegar rafslys slys. Á sama tíma hefur það einnig yfirstraumverndaraðgerð sem getur sjálfkrafa skorið af aflgjafa ef of mikið er álag eða skammhlaup í hringrásinni til að vernda öryggi hringrásarinnar og búnaðarins.

Fyrirmynd:DZ47LE-63

Sendu fyrirspurn

Vörulýsing

Nafn	Leifar rafrásar með yfirstraumvernd
Eiginleikar	ofhleðsla/ skammhlaup/ lekavernd

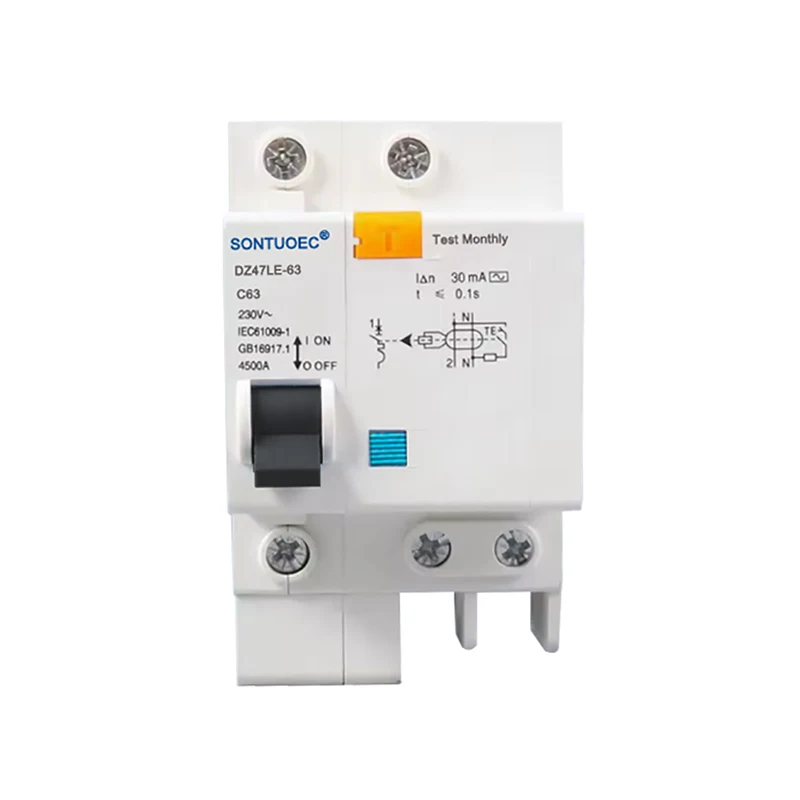

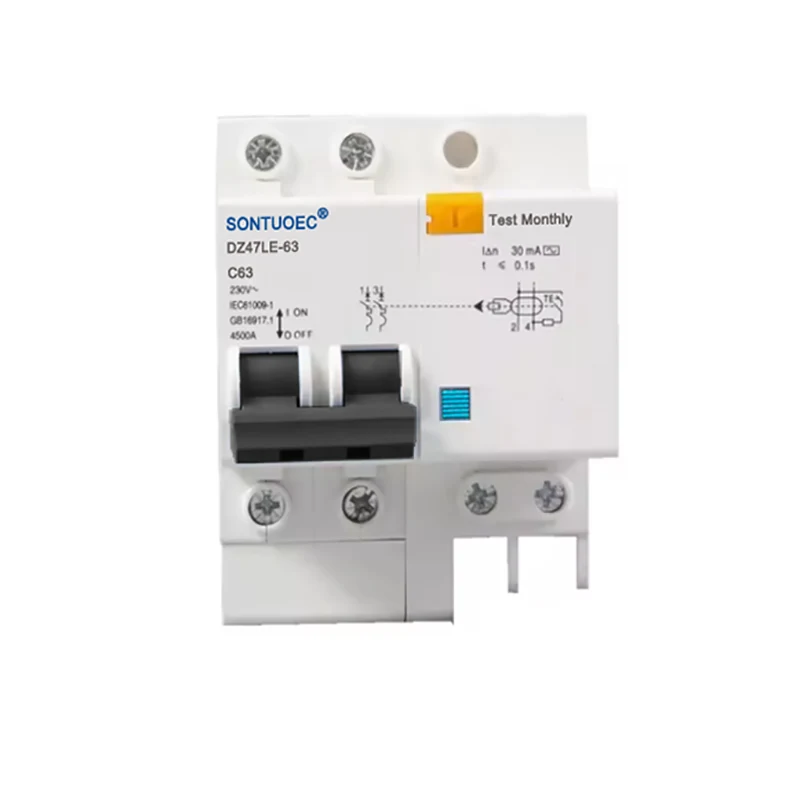

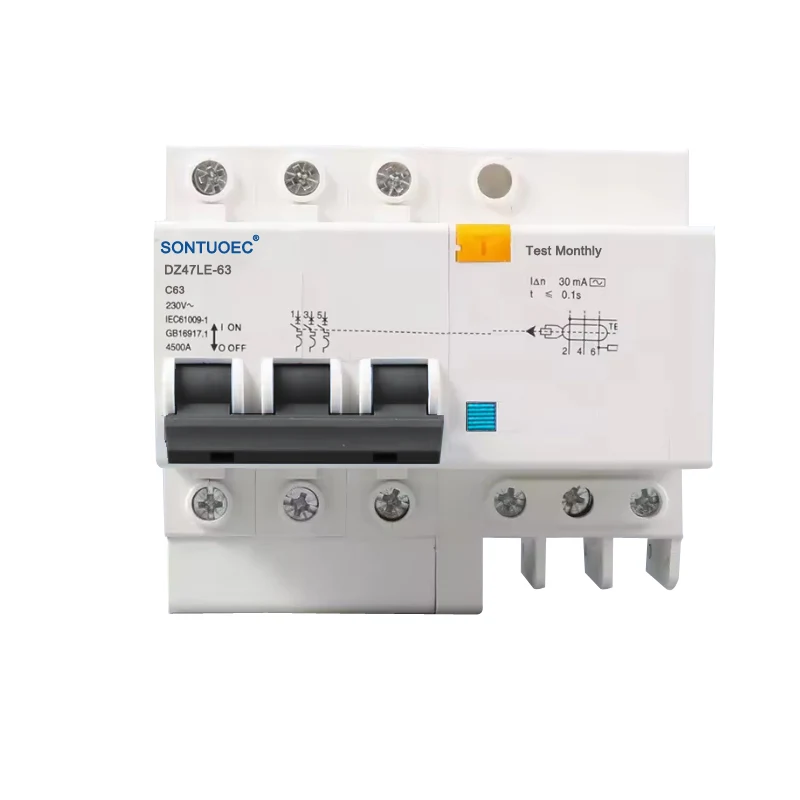

Stöng nr	1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l
Brot getu	3ka, 4,5ka, 6ka
Metinn straumur (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Metinn afgangsstraumur:	10mA, 30mA, 100mA, 300mA, 500mA
Metin spenna (v)	240/415V
Uppsetning	DIN járnbrautartegund
Standard	IEC61009-1 、 GB16917-1
Vottun	CE

Meginregla um rekstur

Rekstrarreglan um 4p RCBO AC gerð er byggð á vektor summan af straumum og á rafsegulreglum. Þegar straumar í hringrásinni á eldinum (L) og núll (n) vír eru ekki jafnir að stærð, er vektor summan af straumunum í aðalhlið spennirásarinnar ekki núll, sem býr til framkallað spennu í annarri hliðarspólunni. Þessari framkölluðu spennu er bætt við rafsegulhljóðið og myndar örvunarstraum sem skapar öfugan afmengandi kraft. Þegar bilunarstraumurinn nær rekstrargildi RCBO, mun þessi öfugi afmengunarkraftur valda því að arature inni í rafsegulsviðinu losnar frá okinu og ýtir rekstraraðferðinni til að bregðast við og skera niður bilunarstrauminn.

DZ47LE-63 Series Rafrænt jarðleka verndarrásarrás er hentugur fyrir einn fasa íbúðarrás AC 50Hz/60Hz, hlutfallsspennu 230V og metinn straumur 6A ~ 63A; 400V fyrir þriggja fasa hringrás AC 50Hz/60Hz. Það getur verndað ofhleðslu hringrásar og skammhlaup. Þessi vara hefur yfirburði af litlu magni, mikilli brotgetu, lifandi vír og núlllínu eru skorin af á sama tíma og verndar einnig einstakling gegn rafleka áfalli þegar um er að ræða eldvírinn og núlllínan tengd öfugri.

Það er í samræmi við venjulega IEC61009-1, GB16917.1.

Eiginleiki:

1). Veitir vernd gegn raflosti, jarðgæslu, lekastraumi;

2). Veitir vernd gegn ofhleðslu, skammhlaupi og ofspennu;

3). Lítið rúmmál, mikil brot afkastagetu; Lifandi vír og núlllína eru skorin af á sama tíma;

4). Lítil stærð og þyngd, auðveld uppsetning og raflögn, mikil og endingargóð afköst

5). Veittu gegn misskilningi af völdum tafarlausrar spennu og tafarlausrar straums.

Lögun og ávinningur

Fjölvirkni vernd: 4p RCBO AC gerð sameinar afgangsvernd og yfirstraumvernd til að veita alhliða vernd fyrir hringrásir og búnað.

Mikil næmi: Mjög viðkvæm vernd gegn skyndilegri notkun eða hægum hækkun á afgangsskúffum AC tryggir aftengingu.

Fjölbreytt notkun: Hentar fyrir AC hringrásir í innlendum, iðnaðar- og atvinnurekstri dreifikerfum, sérstaklega fyrir einn-eld-einn-núll raflagnir.

Auðvelt að setja upp og viðhalda: hæfilegri byggingarhönnun, auðvelt að setja upp og á sama tíma auðvelt að framkvæma viðhald og yfirferð.

AÐFERÐ AÐFERÐ

4P RCBO AC gerð er mikið notuð til AC hringrásar á heimilum, skrifstofum, verslunarhúsnæði og iðnaðaraðstöðu. Það er sérstaklega hentugur fyrir forrit sem krefjast verndar bæði eld og núllvír, svo sem ljósrásir, falsrásir og verndun búnaðar eins og mótora.

4P RCBO AC Type
