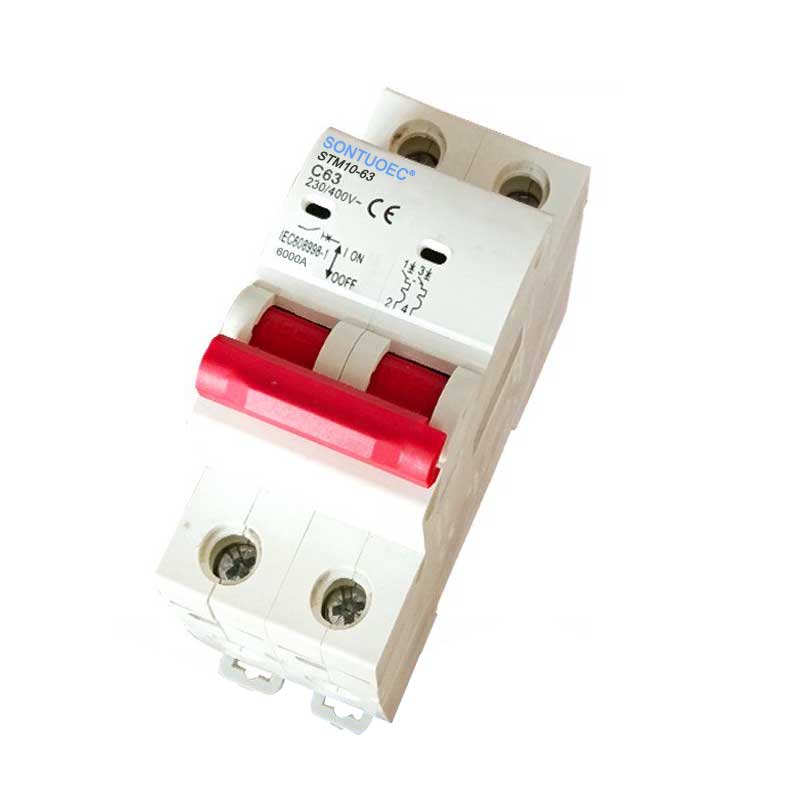

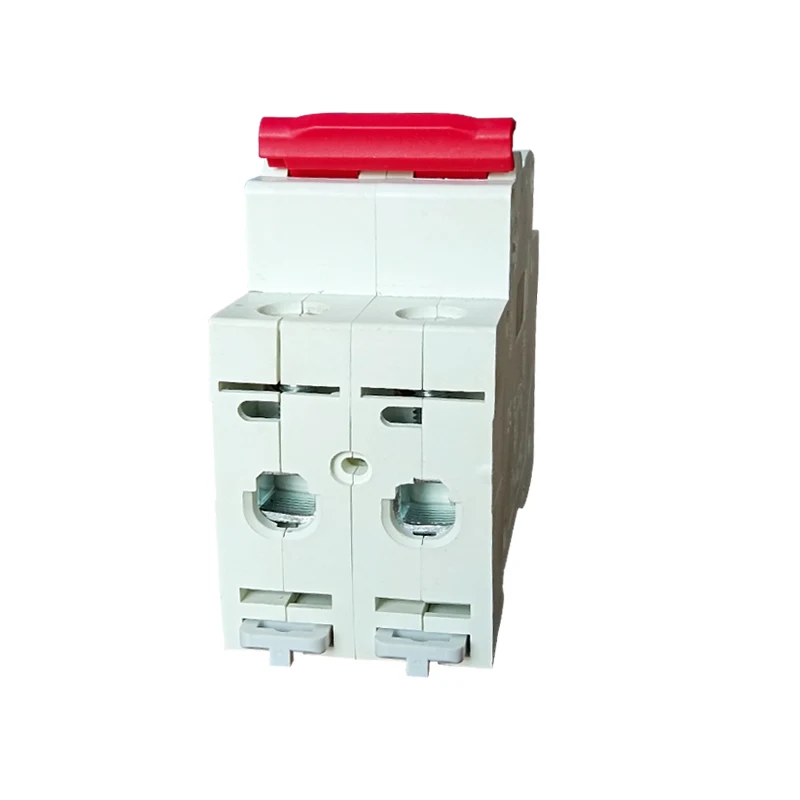

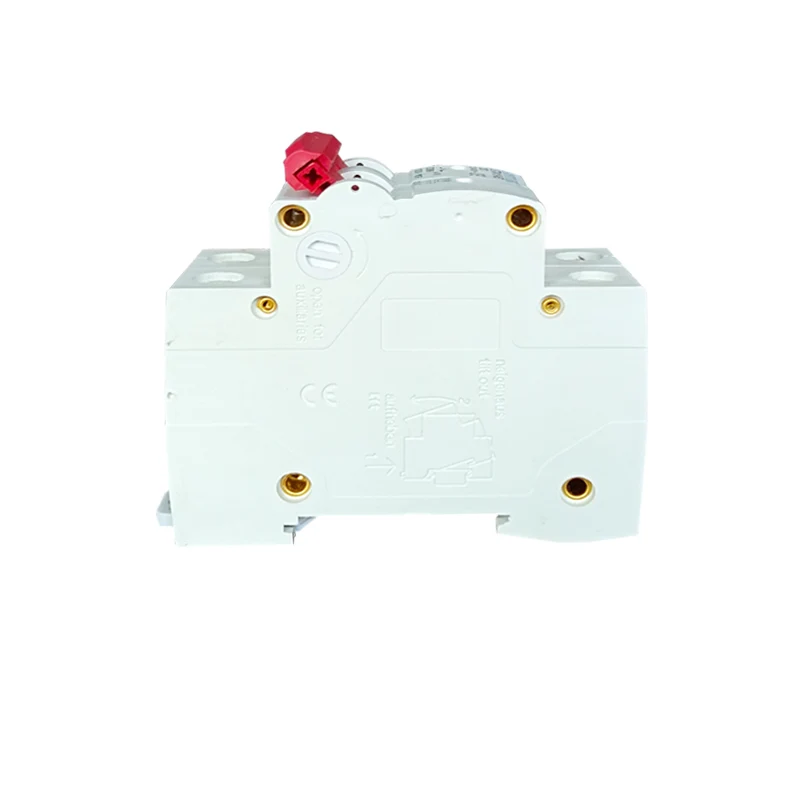

Ferill D MCB Miniature Circuit Breaker

Með því að uppfylla fjölda alþjóðlegra öryggisstaðla og opinberra vottorða veitir ferill D MCB Miniature Circuit Breaker áreiðanlega vernd fyrir rafkerfi og er mikið notað í ýmsum forritum þar sem þörf er á mikilli öryggi og stöðugleika. Þegar valið er og notað feril D MCB er mælt með því að valið byggist á sérstökum kröfum um rafkerfi og álagseinkenni og að viðeigandi uppsetningar- og viðhaldskóða verði fylgt.

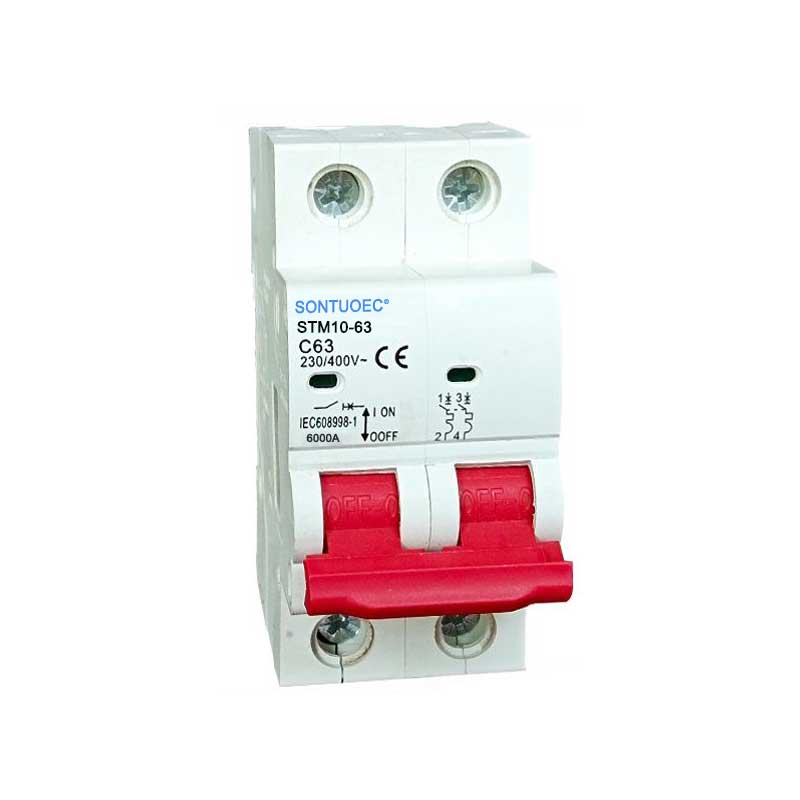

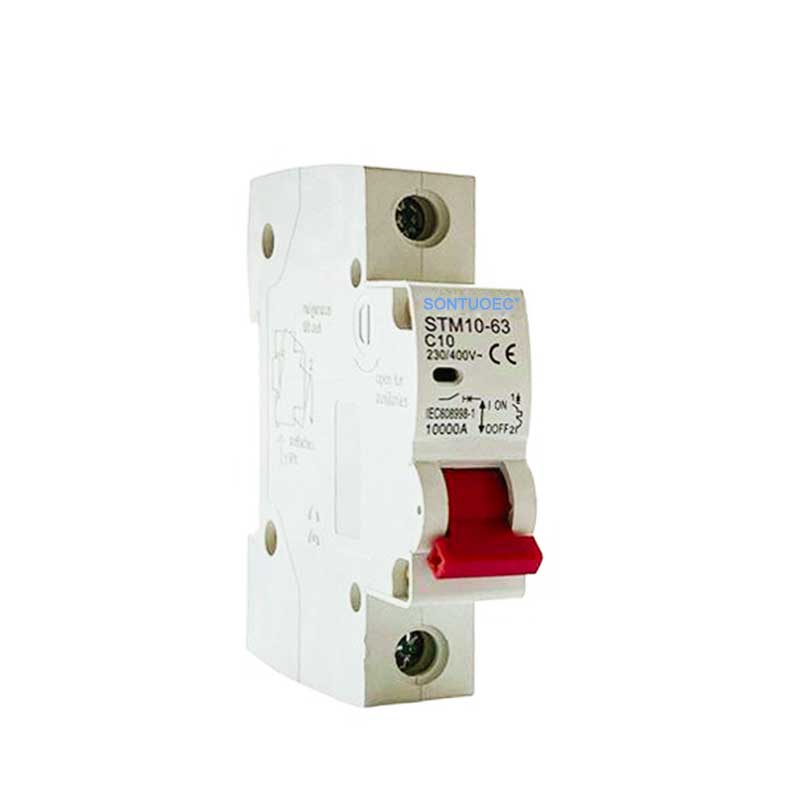

Fyrirmynd:STM10-63

Sendu fyrirspurn

Vörulýsing

Standard		IEC/EN 60898-1
Rafmagns Eiginleikar	Metinn straumur í	A	1,2,4,610,16,20,25,32,40,50,63a
	Staurar	P	1p, 2p, 3p, 4p
	Metið spennu UE	V	AC 230/400
	Einangrunarspenna UI	V	500
	Metin tíðni	Hz	50/60
	Metið brotgetu	A	3000, 4500, 6000
	Metið hvati þolir spennu (1,2/50)	V	4000
	Dielectric prófunarspenna við Ind.Freq. fyrir 1 mín	KV	2
	Mengunarpróf		2
	Thermo-Segnetic losun einkenni		B, c, d
Vélrænt Eiginleikar	Rafmagnslíf	t	4000
	Vélrænt líf	t	10000
	Verndargráðu		IP20
	Viðmiðunarhitastig fyrir stillingu af hitauppstreymi	ºC	30
	Umhverfishitastig (með daglegt meðaltal ≤35 ° C)	ºC	-5 ~+40 (sérstök umsókn vinsamlegast vísaðu til Leiðrétting á hitastigi)
	Geymsluhitastig	ºC	-25 ~+70
Uppsetning	Tegund tenginga		Kapal/pin-gerð strætó
	Terminal stærð efst/botn fyrir kapal	mm2	25
		AWG	18-3
	Hitastærð toppur/botn fyrir strætó	mm2	25
		AWG	18-3
	Herða tog	N*m	2
		In-lbs	18
	Festing		Á DIN Rail EN 60715 (35mm) með skjótum klemmubúnaði
	Tenging		Frá toppi og botni

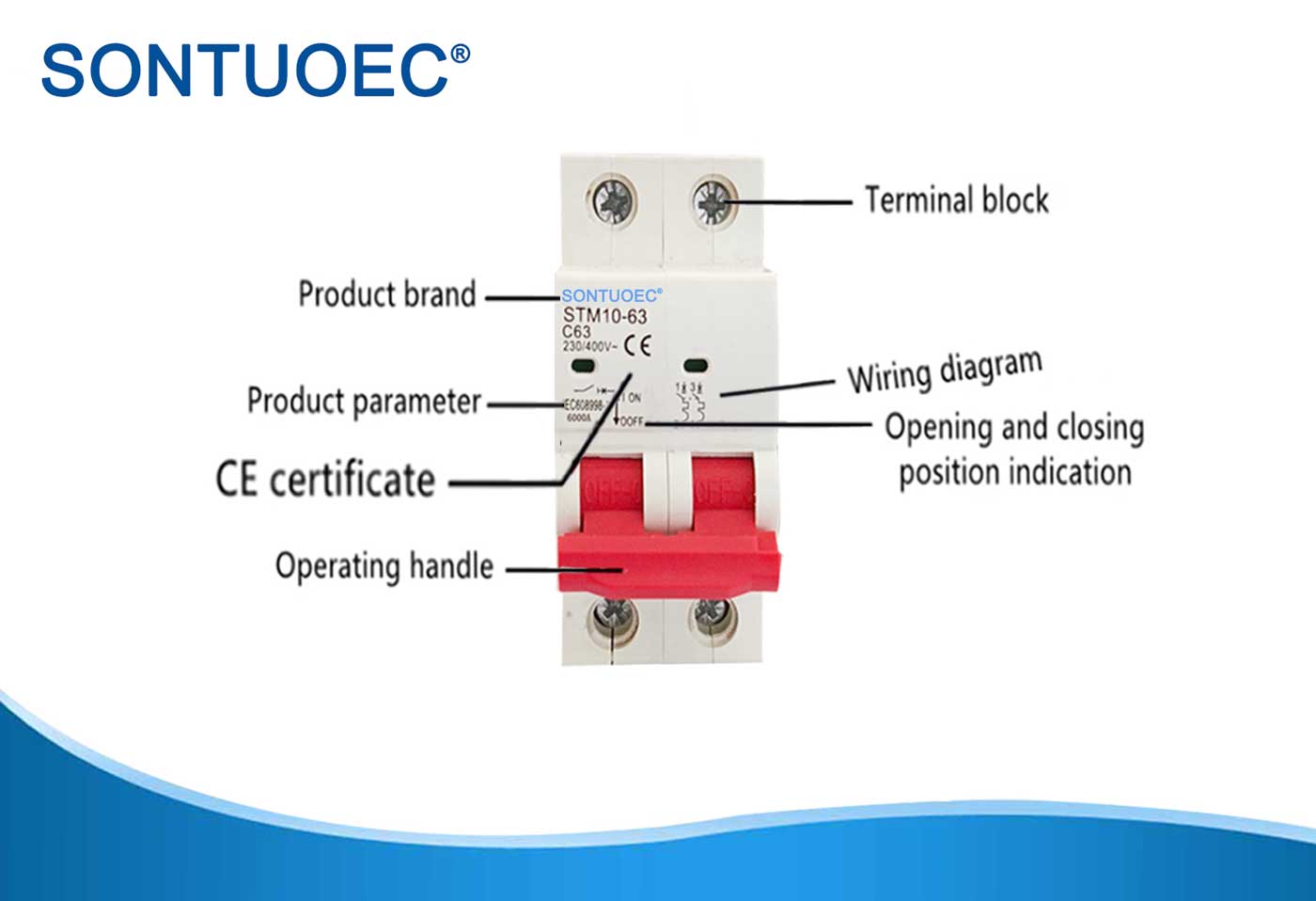

Vörueinkenni

 Metinn straumur og spenna: ferill D MCB eru hentugur fyrir breitt svið af stigum straumum, svo sem 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a osfrv., Sem og fyrir hlutfallsspennu eins og 110V, 220V, 400V, o.fl., og fyrir tíðni 50/60Hz.

 Út fráhvarfseinkenni: Ferill D MCB eru sérstaklega hentugur fyrir mikið innleiðandi álag og dreifikerfi sem búa til stóra inrush strauma, svo sem rafbúnað sem býr til pulsed strauma, litla mótora osfrv. Þeir geta verið notaðir í fjölmörgum forritum, svo sem afldreifikerfi, afldreifikerfi og aflgjafa kerfum. Augnablik brotstraumur hans er venjulega 10-40 sinnum sem er metinn straumur, sem þýðir að hann getur fljótt skorið af hringrásum og verndað búnað gegn skemmdum við skyndilega aukningu á straumi.

 skammhlaupsvörn: D-lotur MCB eru með mikla skammhlaupsgetu, svo sem hlutfallslega skammhlaupsgetu 6ka fyrir sumar vörur, sem geta áreiðanlega verndað hringrásir frá skammhlaupsstraumum.

 Öryggisstaðlar og vottanir: Þessar vörur eru venjulega í samræmi við fjölda alþjóðlegra öryggisstaðla, svo sem EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, osfrv., Og hafa fengið opinber skírteini eins og CE, CB, CCC, TUV osfrv., Til að tryggja að vörurnar séu öruggar og áreiðanlegar.
