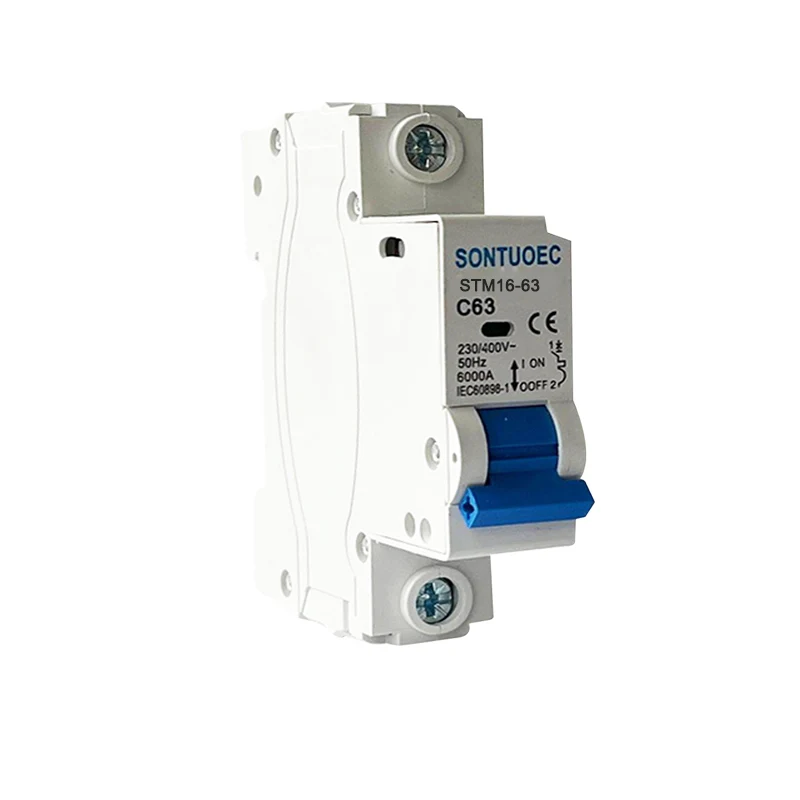

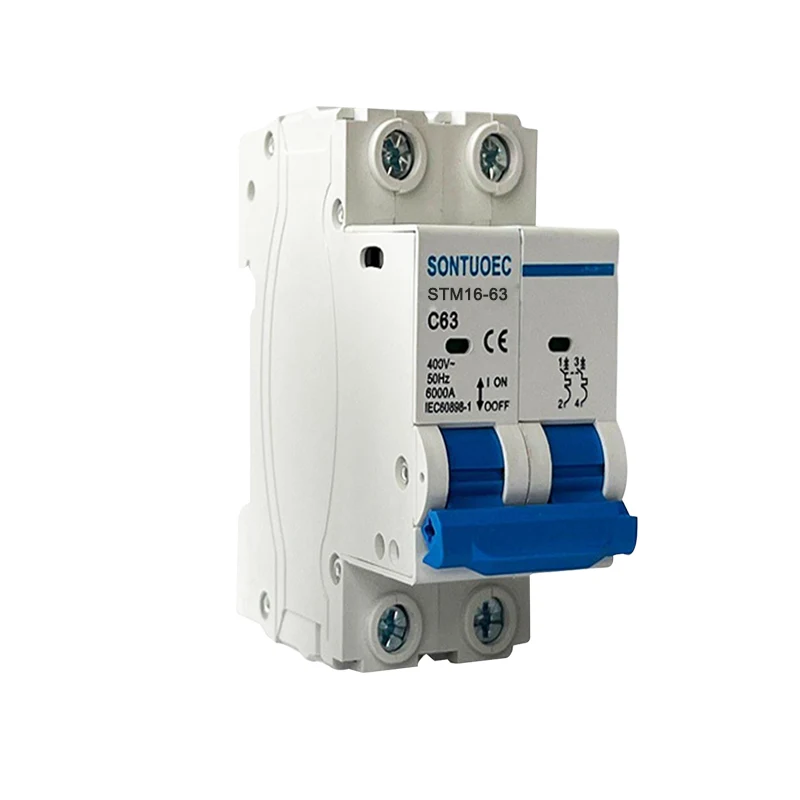

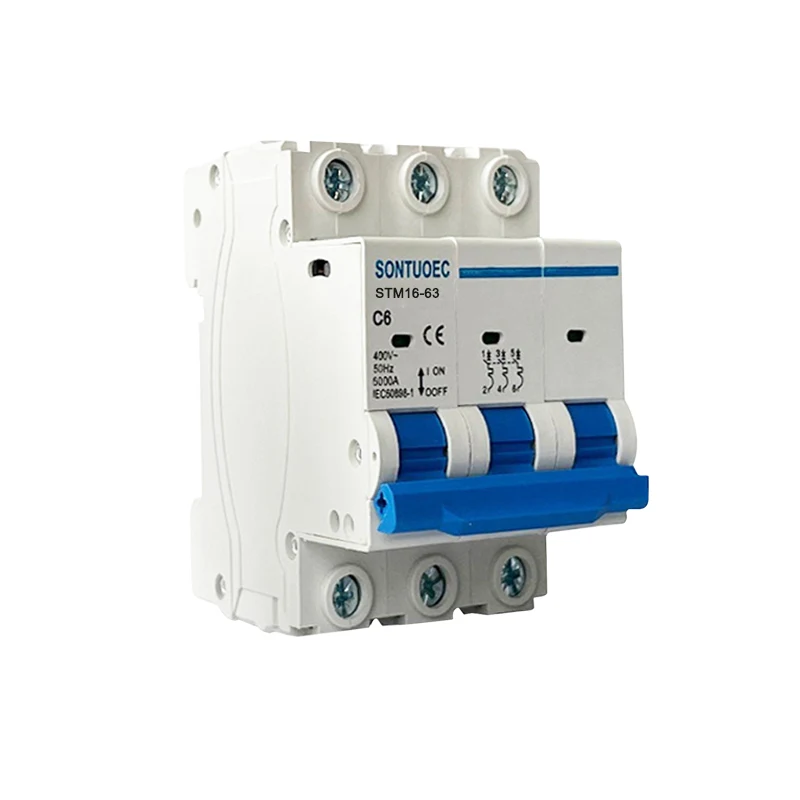

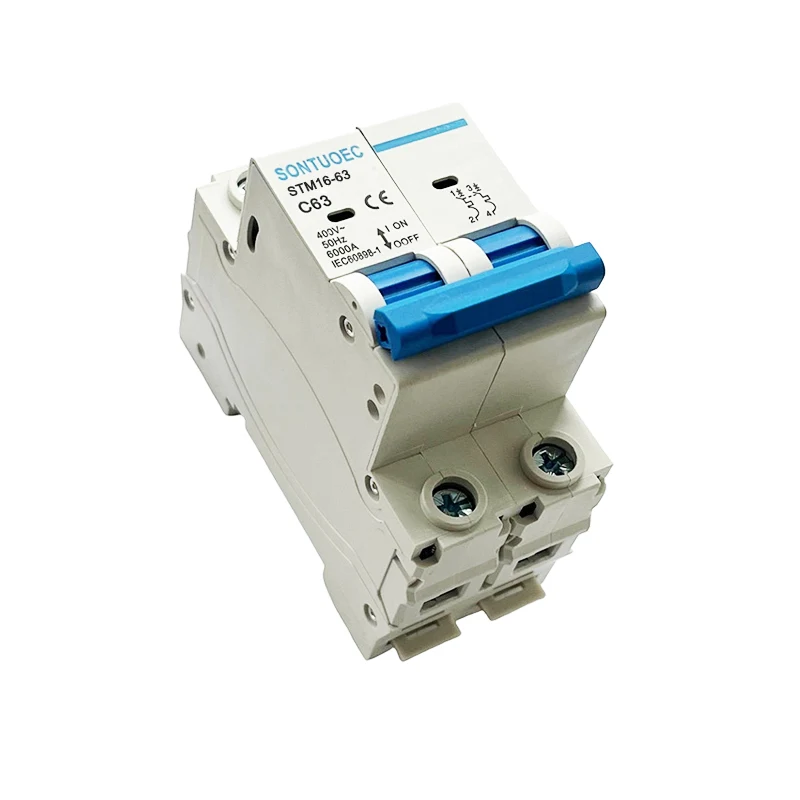

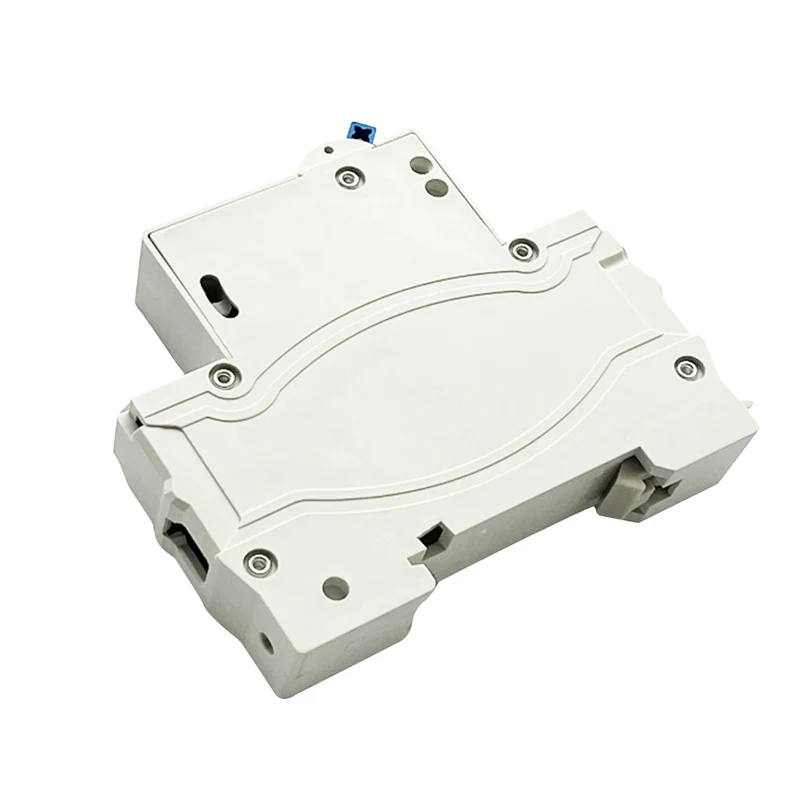

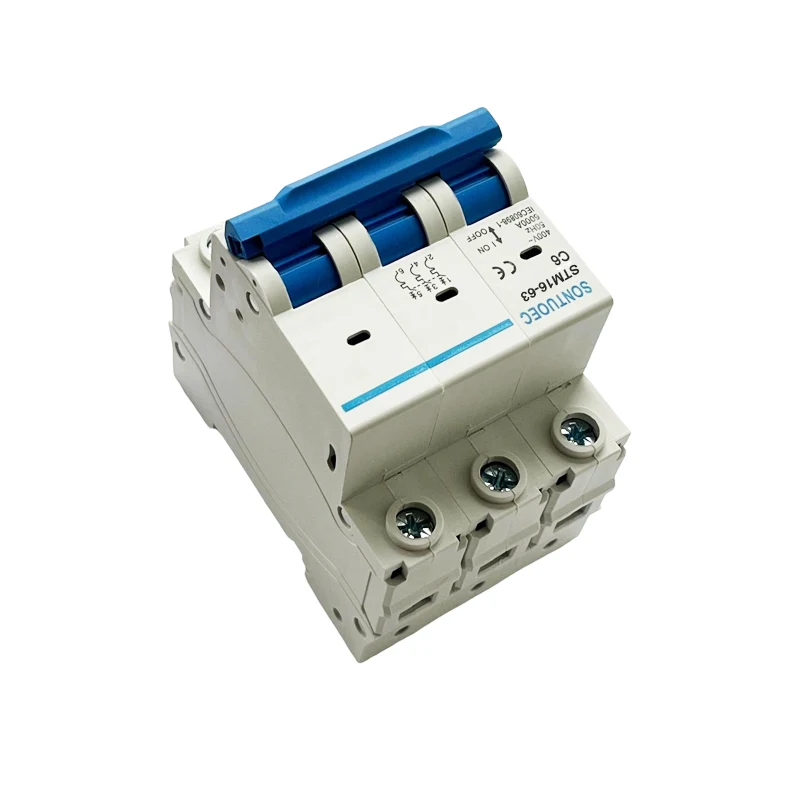

Ferill C MCB Miniature Circuit Breaker er smáhringrás er mikið notuð á stöðum eins og íbúðum, atvinnuhúsnæði og iðnaðaraðstöðu, sérstaklega í hringrásum þar sem einkenni C Curve C er nauðsynleg til að vernda rafbúnað og persónulegt öryggi.
Líkan |
STM16-63 |
Standard | IEC60898-1 |
Stöng |
1p, 2p, 3p, 4p |
Stutt hringrásargeta |
3ka, 4,5ka, 6ka |
Metið Núverandi (í) |
1,2,4,610,16,20,25,32,40,50,63a |
Metið Spenna (SÞ) |
AC230 (240)/400 (415) v |
Metið Tíðni |
50/60Hz |
Tripping ferill |
B, c, d |
Segulmagnaðir sleppir |
B ferill: milli 3in og 5 í |
C ferill: Milli 5in og 10in |
|
D ferill: Milli 10in og 14in |
|
Rafvirkni Þrek |
Yfir 6000 lotur |
Lítil stærð og létt þyngd: Curve C MCB Miniature Circuit Breaker er með samsniðna hönnun til að auðvelda uppsetningu og rýmissparnað.
Áreiðanleg notkun: Í gegnum nákvæman losunarferil og áreiðanlegan rafsegulútgáfubúnað getur það fljótt skorið af gallaðri hringrás og komið í veg fyrir skemmdir á rafbúnaði.
Margfeldi verndaraðgerðir: Auk skammhlaups verndar hefur það einnig ofhleðsluvernd og yfirspennuverndaraðgerðir, sem verja ítarlega öryggi hringrásar.
Sterk nothæfi: Losunarferill ferils C fer fram um flest hefðbundin álag, svo sem lýsing, innstungur osfrv., Sem geta mætt þörfum mismunandi hringrásar.
Rekstrarregla ferilsins C MCB er aðallega byggð á eftirliti með straumnum og verkun aftengingarbúnaðarins. Þegar straumurinn í hringrásinni fer yfir stillt gildi mun rafsegullosunarbúnaðurinn virka fljótt til að skera af hringrásinni. Á sama tíma hitnar hitauppstreymi einnig upp við núverandi of mikið, beygir bimetalinn og ýtir ókeypis losunarbúnaðinum til að virka og skera þannig úr hringrásinni. Losunarferill ferilsins þýðir að við ofhleðsluaðstæður hefur aflrofinn hægari losunarhraða til að koma til móts við skammtímaframleiðslu yfirlags kröfur sumra álags.
Samsvarandi núverandi einkunn við hleðslu: Þegar kaupferill C MCB er, er nauðsynlegt að tryggja að núverandi einkunn rafrásarinnar passi við álag hringrásarinnar til að forðast ofhlaðna notkun sem gæti leitt til skemmda á búnaðinum eða hrundið af stað óeðlilegri aftengingu.
Val á rekstrareinkennum: Ferill C Strippferlar eru hentugur fyrir flesta hefðbundna álag, en nákvæm val verður að ákvarða með kröfum um notkun hringrásarinnar.
Uppsetningarstaðsetning: MCB ætti að setja upp í dreifingu eða rofabox til að tryggja öryggi og áreiðanleika hringrásarinnar. Á sama tíma ætti að setja það upp á stað þar sem auðvelt er að stjórna og fylgjast með því, þannig að hægt er að grípa til tímabærra ráðstafana ef um er að ræða bilun.
Regluleg skoðun og viðhald: Til að tryggja rétta virkni ferilsins C MCB þarf að skoða og viðhalda því reglulega. Þetta felur í sér að athuga hvort tengiliðir hringrásarinnar séu í góðu ástandi, að aftengingarbúnaðurinn sé sveigjanlegur og svo framvegis.
