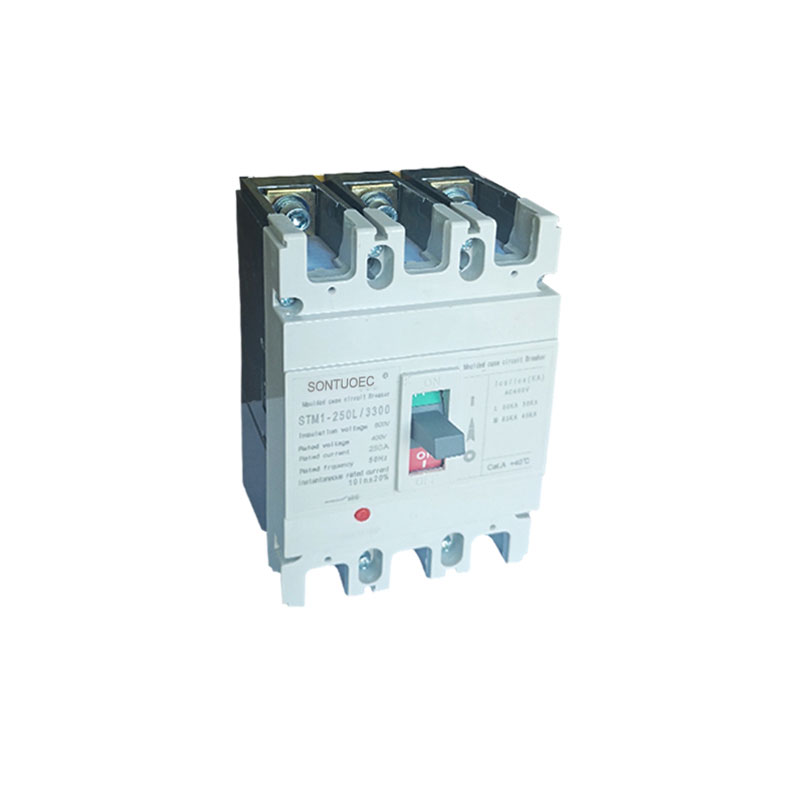

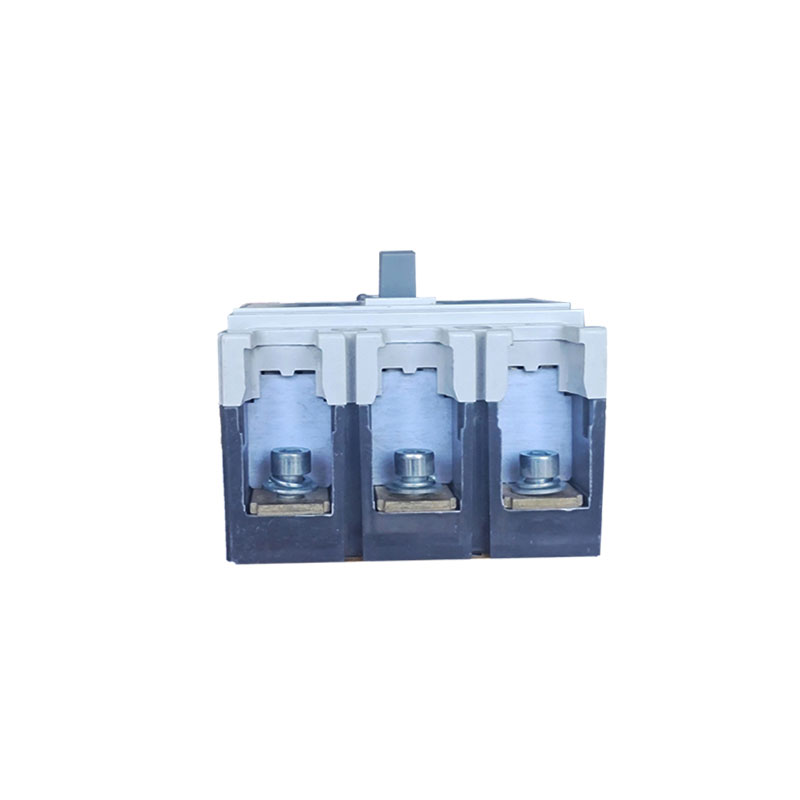

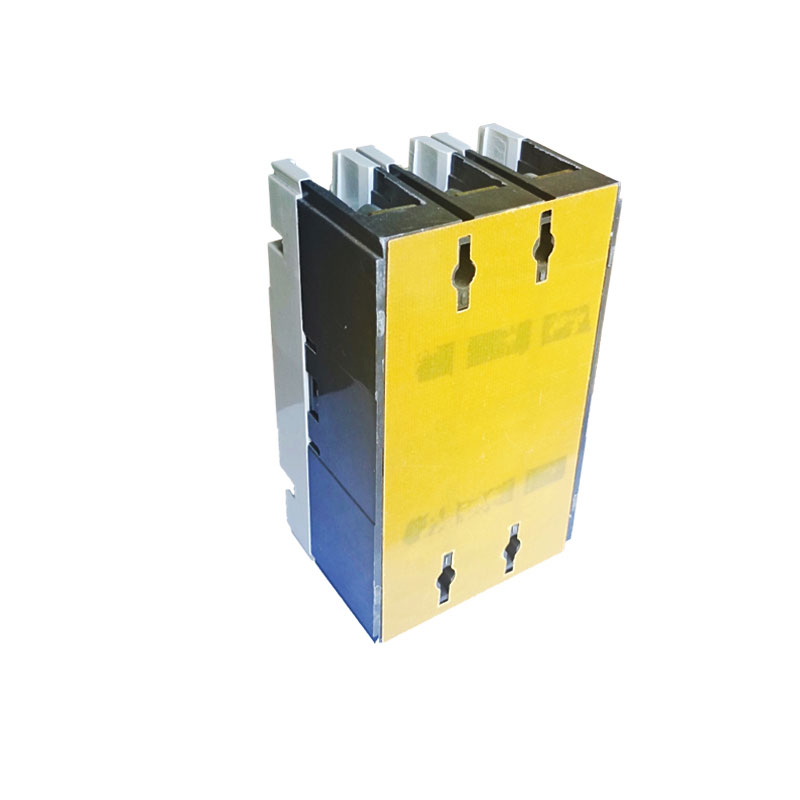

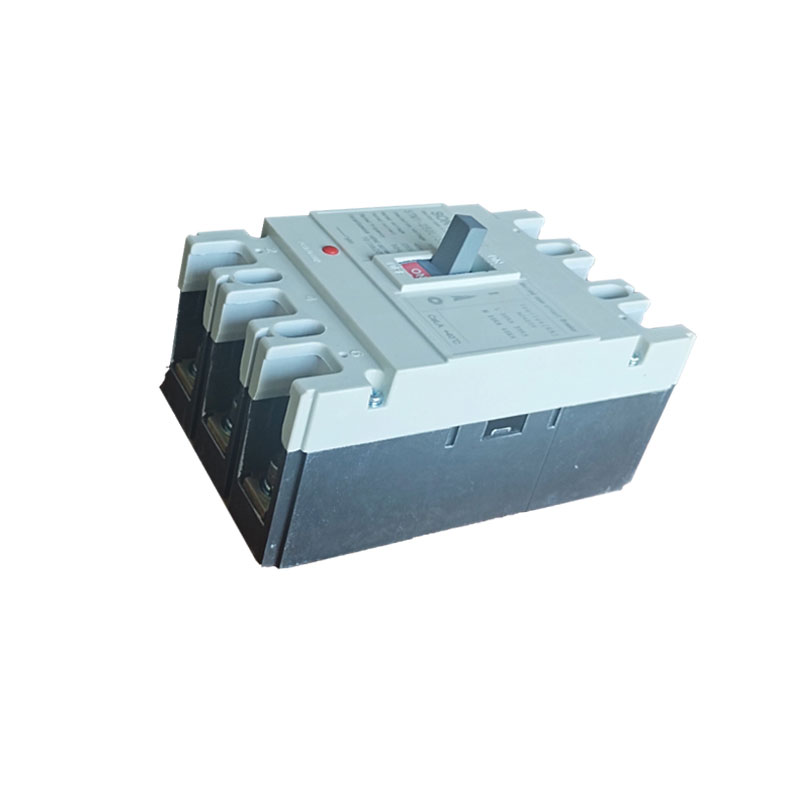

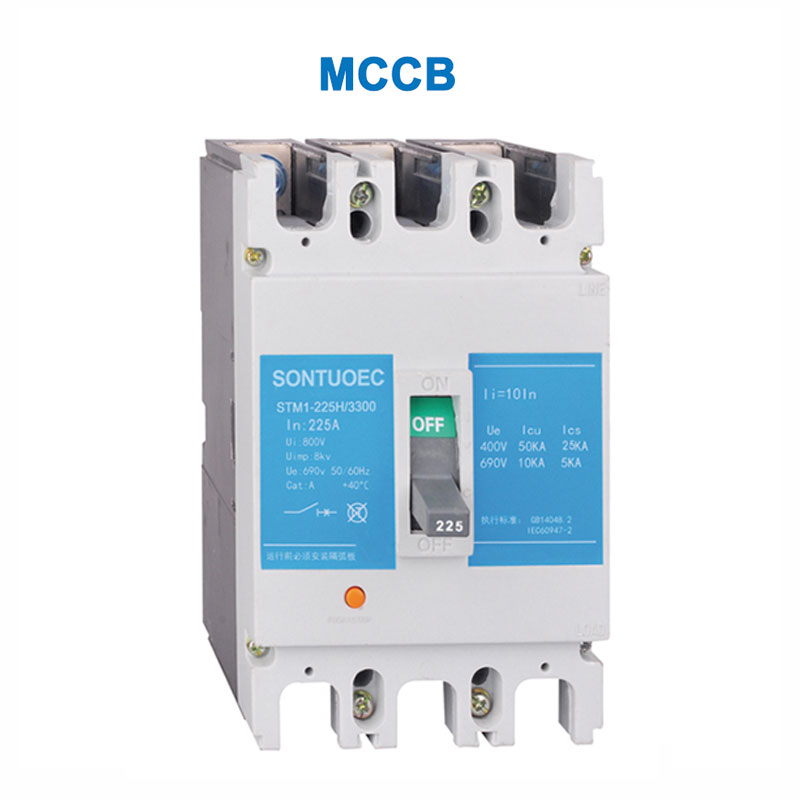

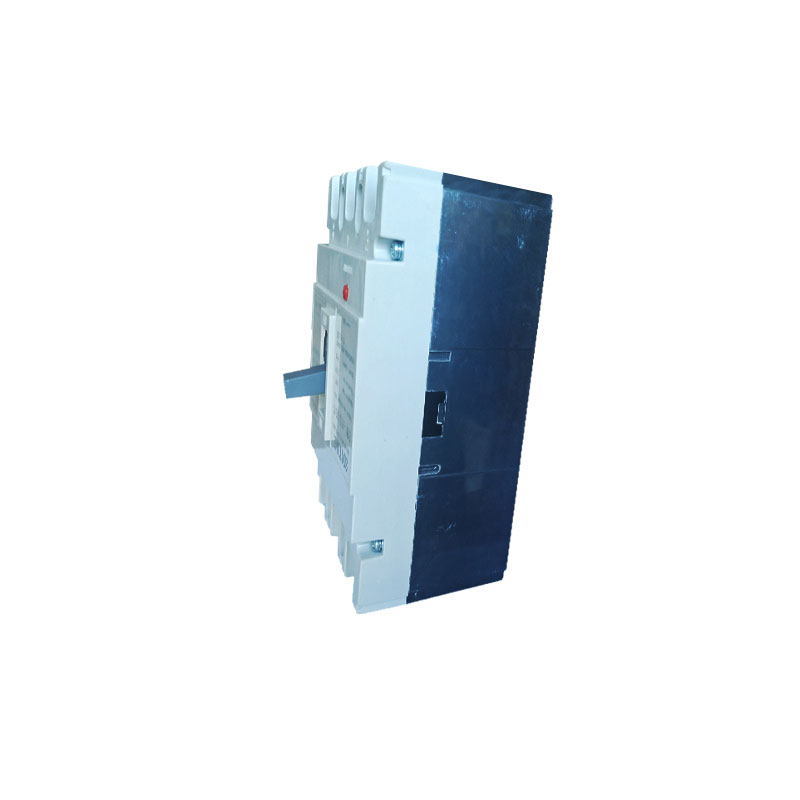

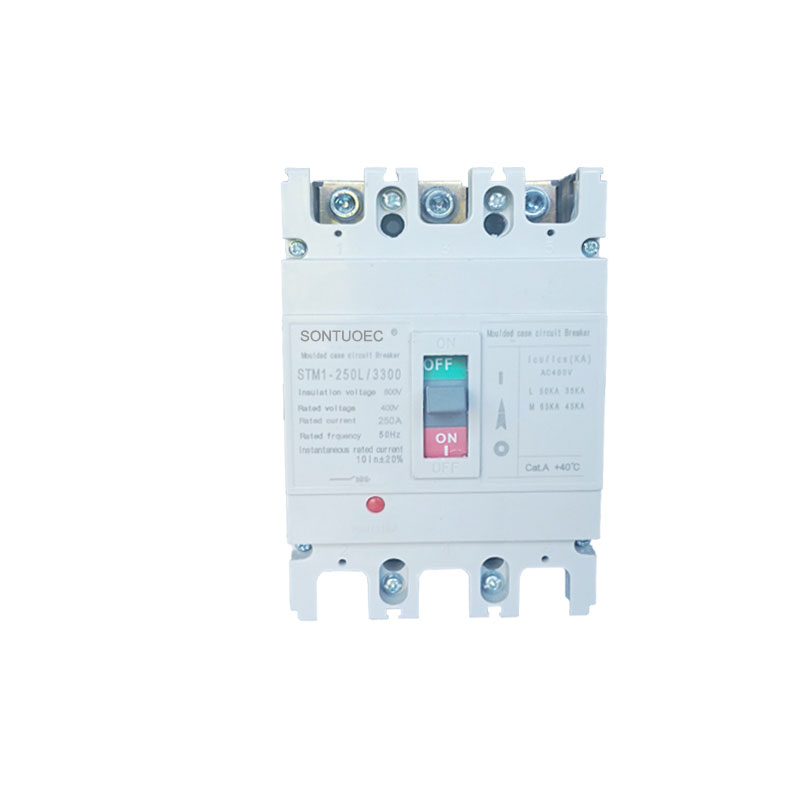

STM1 mótað málshringrás, MCCB, allt nafnið er mótað málshringrás. Það er rafmagnsöryggisbúnaður með ofhleðslu, skammhlaup og verndun undirspennu, mikið notað í raforkudreifikerfi í iðnaðar-, atvinnu- og íbúðarhverfum. Stm1 mótað tilfelli rofar er mikilvægt rafmagnsöryggisbúnaður með aðgerðir eins og ofhleðslu, skammhlaup og verndun undirspennu. Með því að skilja vinnu meginregluna, einkenni, atburðarás notkunar og val og uppsetningaraðferðir geturðu betur notað og viðhaldið STM1 mótaðri málshringrás til að tryggja örugga rekstur rafkerfa.
Forskriftir
Tegund | Ramma straumur (LNM) | Metinn straumur (a) | Metið vinnuspenna (v) | Metin einangrunarspenna | Metið takmarkandi skammhlaup brýtur abitity ka 400v | Metið opnun skammhlaupsbrotsgetu Ka 400V | Útlínur víddir |
Festing
Mál
|
||||
L | W 3p/4p | H | A | B | 4-φd | |||||||
STM1-63 l | 63 |
(6), 10,16,20,25,32,
40,50,63
|
AC 400V | 500V | 25 | 18 | 135 | 78 | 73.5 | 25 | 117 | Φ3.5 |
STM1-63 m | 50 | 35 | 135 | 78/103 | 81.5 | |||||||
STM1-100L | 100 |
(10), 16,20,25,32,40,
50,63,80,100
|
AC 400V | 500V | 35 | 35 | 150 | 92 | 68 | 30 | 129 | Φ4.5 |
STM1-100M | 50 | 50 | 150 | 92/122 | 86 | |||||||
STM1-100 H. | 85 | 85 | ||||||||||
STM1-160 L. | 160 | 100.125.140.160 | AC 400V | 690V | 35 | 35 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-160M | 50 | 50 | 165 | 107/142 | 103 | |||||||
STM1-160H | 85 | 85 | ||||||||||
STM1-225L | 225 |
100.125.140.160.180,
200.225
|
AC 400V | 690V | 35 | 22 | 165 | 107 | 86 | 35 | 126 | Φ4.5 |
STM1-225M | 50 | 35 | 165 | 107/142 | 103 | |||||||
STM1-225H | 85 | 50 | ||||||||||
STM1-400L | 400 |
225.250.315.350,
400
|
AC 400V | 690V | 42 | 35 | 257 | 150/198 | 105 | 44 | 194 | Φ7 |
STM1-400M | 65 | 50 | 257 | 150/198 | 105 | 44 | 194 | Φ7 | ||||
STM1-400H | 100 | 65 | ||||||||||
STM1-630L | 630 | 400.500.630 | AC 400V | 690V | 42 | 35 | 270 | 182/240 | 110 | 58 | 200 | Φ7 |
STM1-630M | 65 | 50 | 270 | 182 | 110 | 58 | 200 | Φ7 | ||||
STM1-630H | 100 | 65 | ||||||||||
STM1-800M | 800 | 630.700.800 | AC 400V | 690V | 75 | 50 | 275 | 210 | 103 | 70 | 243 | Φ7 |
STM1-800H | 100 | 65 |
Helstu aðgerðir STM1 mótaðs málshringrásar
Ofhleðsluvörn: Þegar straumurinn í hringrásinni fer yfir metið gildi STM1 mótaðs málshringrásar mun hann sjálfkrafa skera af hringrásinni innan ákveðins tíma til að koma í veg fyrir að hringrásin og búnaðurinn ofhitnun og forðast þannig eld og skemmdir.
Verndun skammhlaups: Þegar skammhlaup á sér stað í hringrás munu STM1 mótaðir málshringrásir fljótt skera af hringrásinni til að koma í veg fyrir að skammhlaupsstraumurinn valdi alvarlegu tjóni á hringrásinni og búnaði.
Vörn fyrir undirspennu (sumir STM1 mótaðir málshringrásir hafa þessa aðgerð): Þegar aflgjafa spennu er minnkuð í ákveðið stig, munu STM1 mótað málshringrásir skera af hringrásinni til að koma í veg fyrir að búnaðurinn skemmist eða bilaði vegna notkunar undir lágum spennu.
STM1 mótað málrásarrásir inniheldur innri hitauppstreymi eða rafrænan ferðaskynjara til að greina straum- og spennubreytingar í hringrásinni. Þegar straumurinn eða spenna er óeðlileg, kallar framherjinn á snilldarbúnað STM1 mótaðs tilfella rafrásar, sem veldur því að hann skar fljótt af hringrásinni.
1. Hitandi segulmagnaðir tripper: Það notar hitann sem myndast þegar straumur fer í gegnum leiðara til að kalla fram ferð. Þegar straumurinn er of hár hitnar leiðarinn upp og veldur því að tvíhliða inni í hitauppstreymis framherjanum beygist og kveikir þannig á snilldarbúnaðinum.
2. Rafmagns framherji: Það notar rafræna íhluti til að greina breytingar á straumi og spennu og stjórna verkun tripping vélbúnaðarins. Þegar óeðlilegt er greint sendir rafræna framherjinn merki til að trippi vélbúnaðinn til að skera af hringrásinni.
Mikil brotgeta: STM1 mótað málshringrás hefur mikla skammhlaupsgetu, sem getur fljótt skorið af hringrásinni þegar skammhlaup á sér stað og verndað öryggi hringrásarinnar og búnaðarins.
Margfeldi verndaraðgerðir: Til viðbótar við grunn ofhleðslu og skammhlaupsverndaraðgerðir, hafa sumar STM1 mótaðar málshringrásir einnig viðbótaraðgerðir eins og verndarvörn og verndun á jörðu niðri.
Auðvelt að setja upp og viðhalda: STM1 mótað málshringrásir nota venjulega mótað hönnun, sem er auðvelt að setja upp og viðhalda, og hentar fyrir ýmis afldreifikerfi.
Mikil áreiðanleiki: STM1 mótaðir málshringrásir hafa verið prófaðir stranglega og löggiltir til að hafa mikla áreiðanleika og stöðugleika til að tryggja örugga notkun rafkerfa.
STM1 mótað málshringrásir eru mikið notaðir í raforkudreifikerfi í iðnaðar-, atvinnu- og íbúðargeiranum sem annað hvort aðalrofi eða greinarrofi hringrásar. Þeir eru venjulega settir upp í dreifikassa, dreifingarskápum eða stjórnskápum til að vernda hringrás og búnað gegn tjóni af völdum óeðlilegra strauma og spennu.
