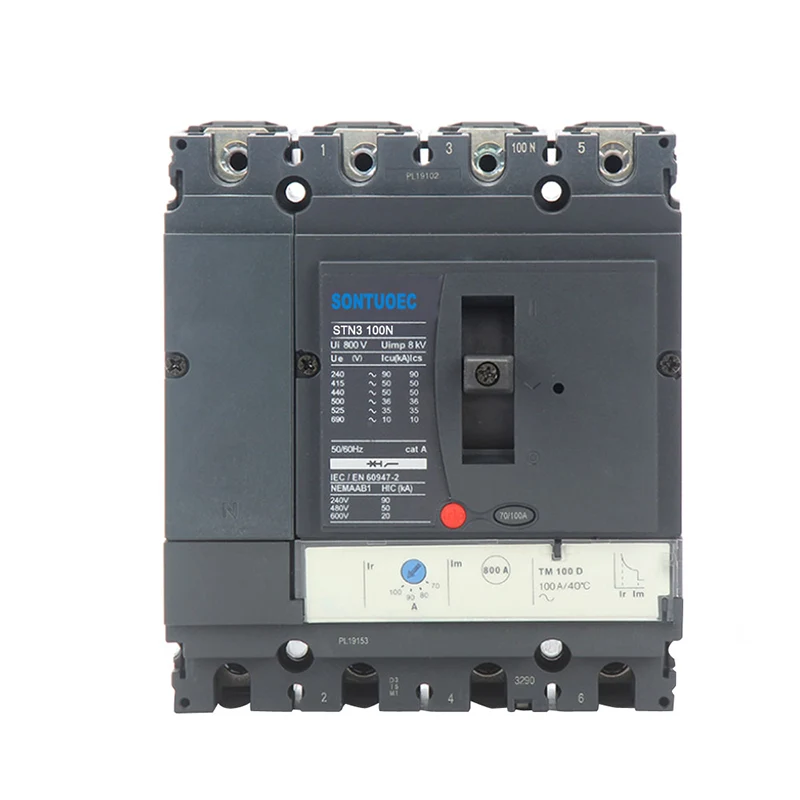

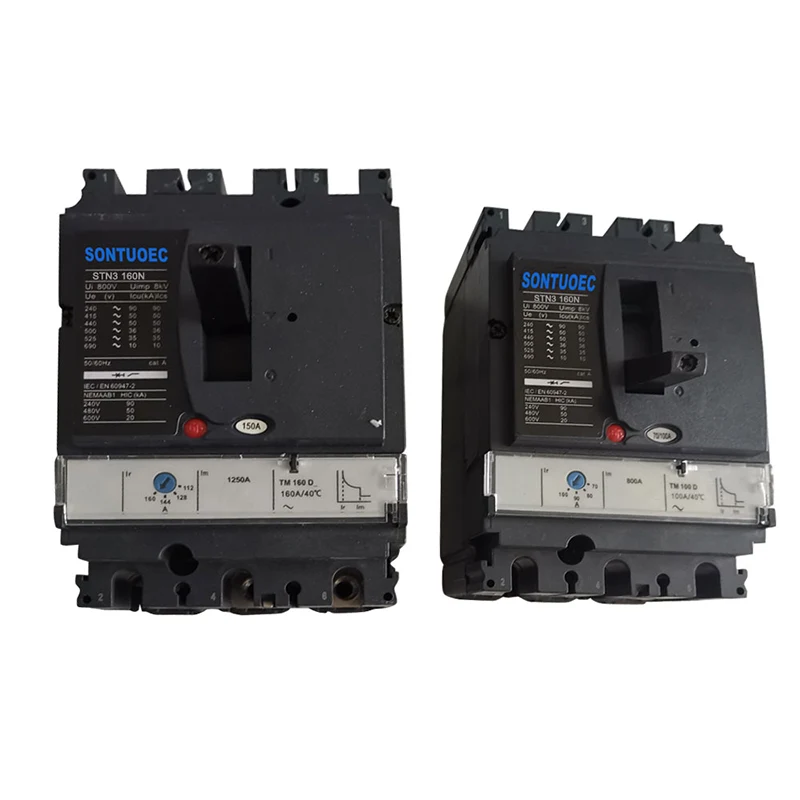

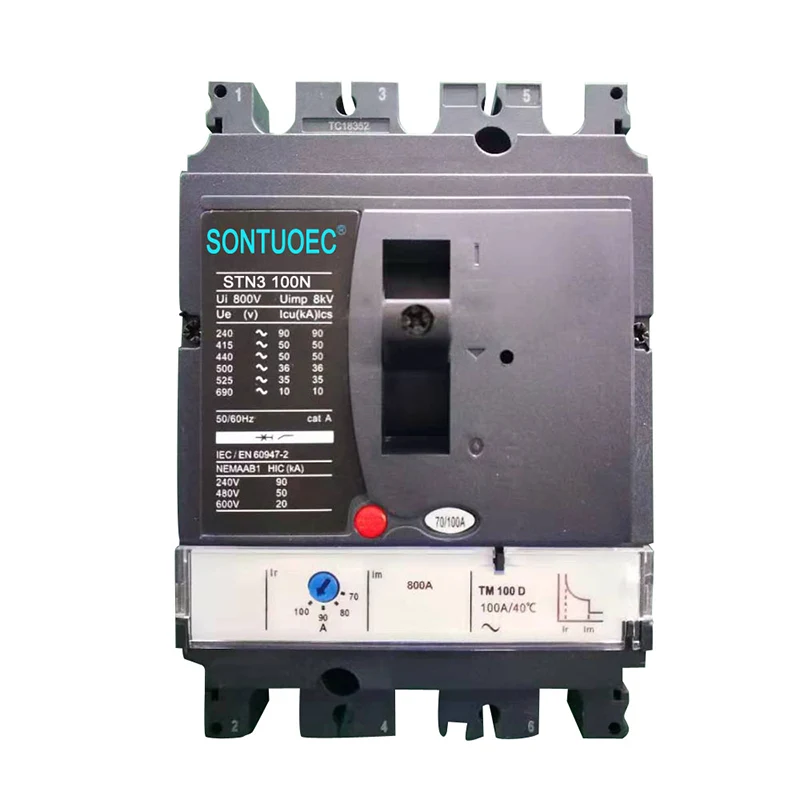

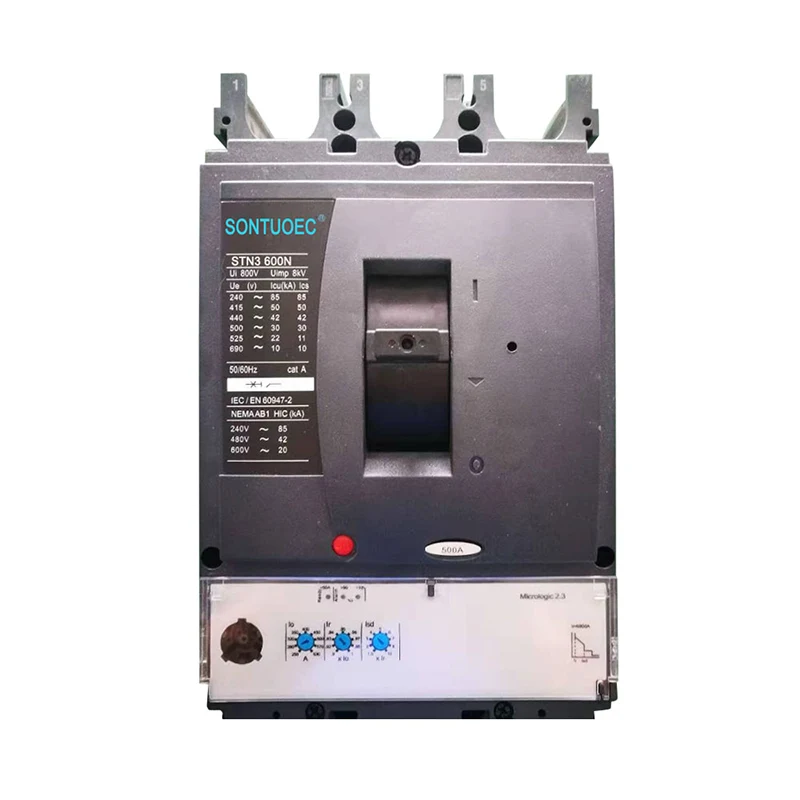

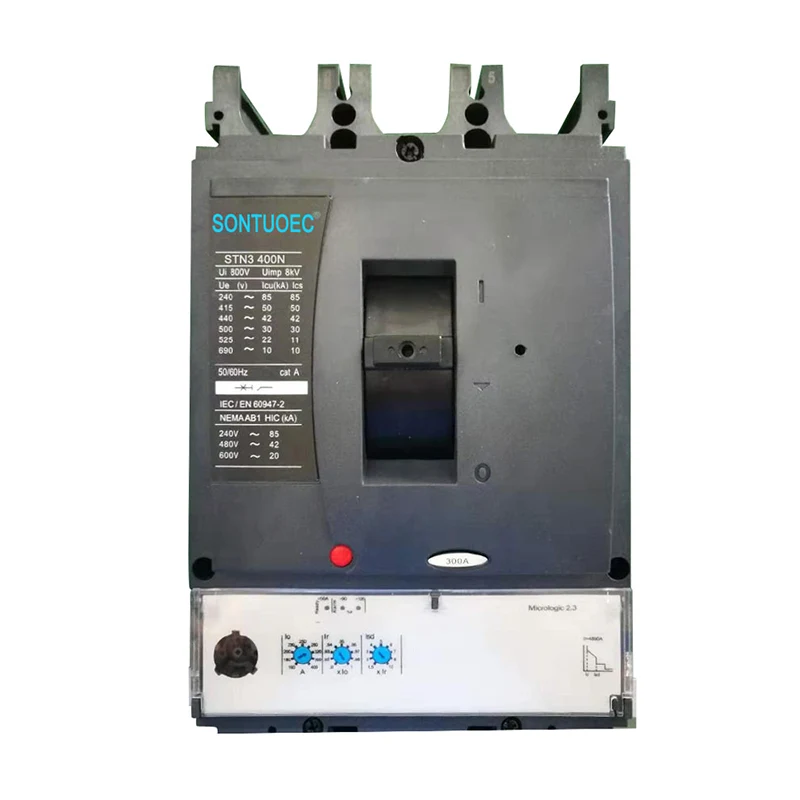

STN3 gerð mótaðs málshringrásar

STN3 gerð mótaðs málsrásar er áreiðanleg og háþróuð lausn fyrir rafvörn í ýmsum forritum. Samningur hönnun, alhliða verndaraðgerðir og samskiptahæfileikar gera það að kjörið val fyrir nútíma rafkerfi.

Fyrirmynd:STN3

Sendu fyrirspurn

Vörulýsing

Forskriftir	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Ramma núverandi (a)	100				160				250				400				630
Fjöldi staura	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking getu (gjörgæsludeild, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (frá)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Metin einangrunarspenna	AC800V
Metið vinnuspenna	AC690V
Metinn straumur, hitauppstreymi, tmd, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Metinn straumur, rafræn tripping, mic, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Auka, vakandi, fylgihlutir	Eða/SD/SDE/SDX
Shunt & Under spennu spólu	Mx/mn
Vélrænt líf	50000				40000				20000				15000				15000
Rafmagnslíf	30000				20000				10000				6000				4000

Líkan nr.	STN3
Standard:	IEC 60947-2
Boga-útvíkkun miðils	Loft
Uppbygging	MCCB
Tegund	Moulede Case Circuit Breaker
Vottun	CE
Samþykki	CE, ISO9001
Afhendingartími	Innan 20 daga
Forskrift	63A-630A
Uppruni	Wenzhou Zhanjiang
Framleiðslu getu	2000Pieces/viku
Hraði	Venjulegur aflrofar
Uppsetning	Lagað
Stauranúmer	3p 4p
Virka	Hefðbundinn aflrofa, Bilunarvörn hringrásarbrests, Yfirstraumvernd
Verð	Verksmiðjuverð
Ábyrgðartími	12 mánaða
Flutningspakka	Innri kassi/öskju
Vörumerki	Esoueec, WZSCEC, ESUTUNE, IMDEC
HS kóða	8536200000

Lykilatriði

• Vernd og virkni: Þessir brotsjórar bjóða upp á alhliða vernd fyrir rafkerfi, þ.mt ofhleðslu og skammhlaup. Þau eru hönnuð til að aftengja hringrásina sjálfkrafa þegar bilun á sér stað, koma í veg fyrir skemmdir á búnaði og tryggja öryggi.

• Skelstraumur og metinn straumur: Skelstraumurinn (t.d. 160N) gefur til kynna hámarks stækkanlegan truflunargetu húsnæðis brotsjórsins. Straumstraumurinn (t.d. 100a) er hámarks venjulegur rekstrarstraumur sem hringrásin ætti ekki að fara yfir til að koma í veg fyrir trippun vegna yfirstraums.

• Stöngstillingar: Fáanlegt í 3-stöng (3p) og 4-stöng (4p) stillingum, hentugur fyrir mismunandi rafkerfi og forrit.

• Rafrænar ferðir einingar: Háþróaðar rafrænar ferðir veita nákvæma mælingu og samskiptahæfileika, sem gerir kleift að fylgjast með rauntíma og greina rafstærðir.

• Samningur hönnun: Compact NSX serían, einkum, er þekkt fyrir samsniðna hönnun sína, sem sameinar orkunýtni, mælingu, stjórnun og samskiptatæki.

Forrit

• Iðnaðarnotkun: mikið notað í iðnaðarumhverfi til að dreifa og vernda raforku til ýmissa búnaðar og véla.

• Orka og innviðir: Hentar fyrir forrit í orkudreifingarnetum og innviðum.

• Auglýsing og íbúðarhúsnæði: Einnig notað í atvinnuhúsnæði og íbúðarhúsum fyrir aðal- og framhaldsdreifikerfi.

Viðbótareiginleikar samningur NSX seríunnar

• Aukin vernd: Aðgerðir eins og tvöfaldar snúningssambönd og orkuspennu tryggja áreiðanlega vernd gegn göllum.

• Sértæk samhæfing: Bætt sértækni hjálpar til við að viðhalda samfellu aflgjafa til óbreyttra hringrásar meðan á göllum stendur.

• Samskiptahæfileikar: Modbus samskiptaeining og BSCM (Staða stjórnunareining Breaker) gera kleift gagnaflutning milli rafrásarinnar og eftirlitskerfi.

• Sýna og eftirlit: „Tilbúinn“ LED og aðrir vísbendingar veita upplýsingar um rauntíma stöðu, en FDM121 skápshurðarskjáseiningin getur sýnt ýmsar mældar breytur.

• Viðhald og stillingar: Viðhaldsvísar sýna slit á tengiliðum, álagssniðum og rekstrartalningum, sem aðstoða við forspárviðhald.
