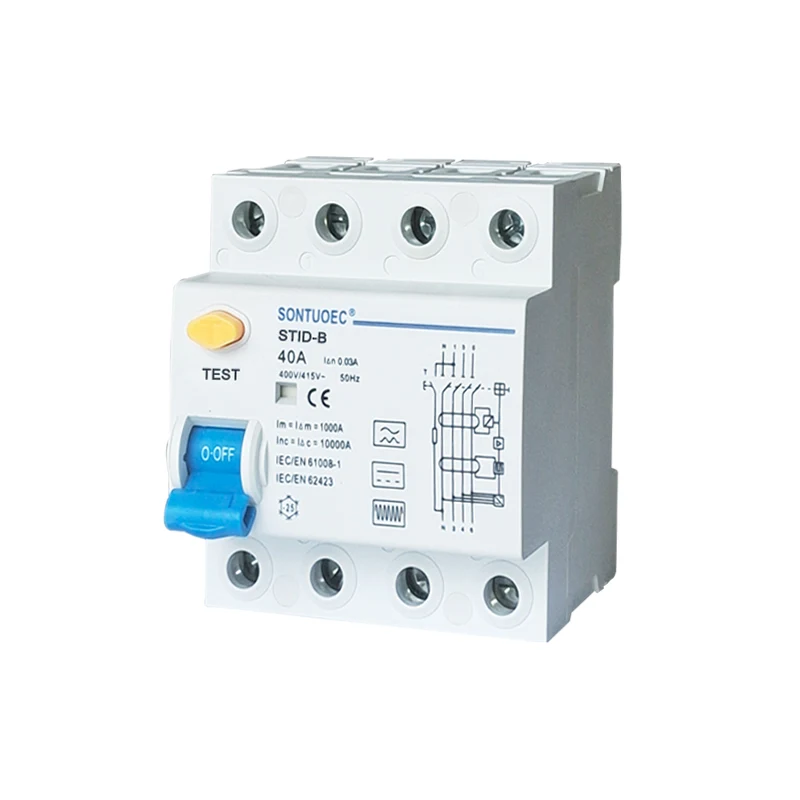

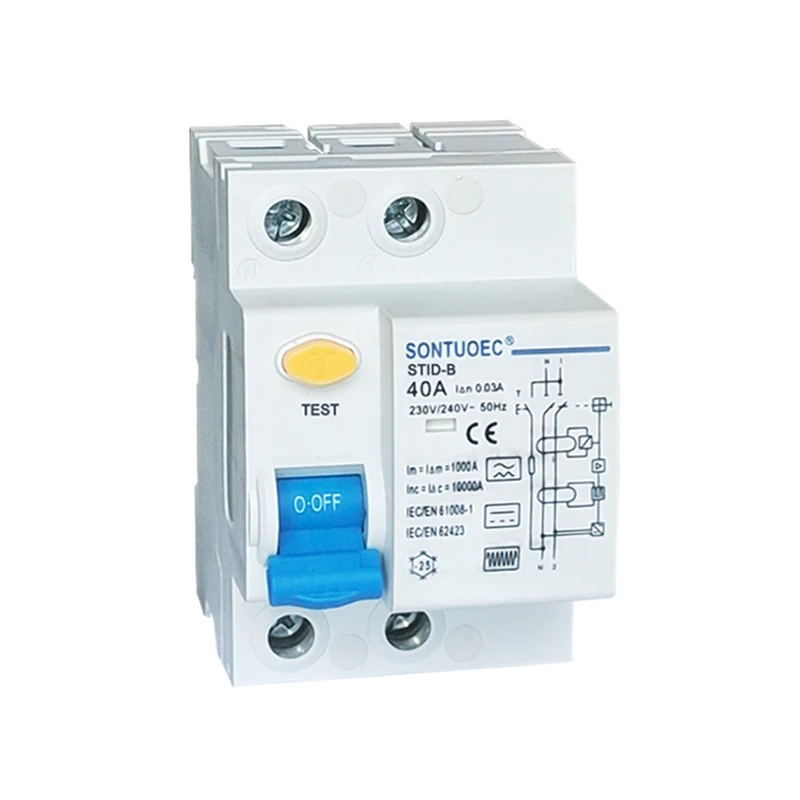

RCCB B Model Leifar straumrás

RCCB B Model Leifar straumrásarbroti verndar ef samfelldur bilunarstraumur er á þriggja fasa netum. Það er venjulega notað á sviði endurhleðslustöðva, læknisbúnaðar og hljóðfæra, stýringar og breytilegra hraða drifs, hleðsluhleðslu og inverters (DC) ... STID-B Comply við IEC/EN61008-1 og IEC/EN62423 Standard.

Fyrirmynd:STID-B

Sendu fyrirspurn

Vörulýsing

Rafmagns Lögun	Standard		IEC/EN62423 & IEC/EN61008-1
	Gerð (bylgjuform jarðarleka skynjað)		B
	Metinn straumur í	A	25,40,63
	Staurar	P	1p+n, 3p+n
	Metið spennu UE	V	IP+N: 230/240V; 3P+N: 400/415V
	Metið næmi í n	A	0,03,0,1,0,3
	Einangrunarspenna UI	V	500
	Metin afgangsgerð og	A	500 (í = 25a/40a)
	Brot getu I M	A	630 (í = 63a)
	Skammhlaupsstraumur i c	A	10000
	SCPD öryggi	A	10000
	Brjótstími undir I n	s	≤0.1
	Metin tíðni	Hz	50
	Metið hvati þolir spennu (1,2/5.0) UIMP	V	4000
Mechanicai Eiginleikar	Dielectric prófunarspenna við Ind. Fred. í 1 mín	KV	2.5
	Mengunarpróf		2
	Rafmagnslíf		2000
	Mechanicai iife		10000
	Bilunarstraumur		Já
	Verndargráðu		IP20
	Umhverfishitastig (með daglegt meðaltal 35)	ºC	-40 ~+55 ° C.
	Geymsluhitastig	ºC	-40 ~+70ºC

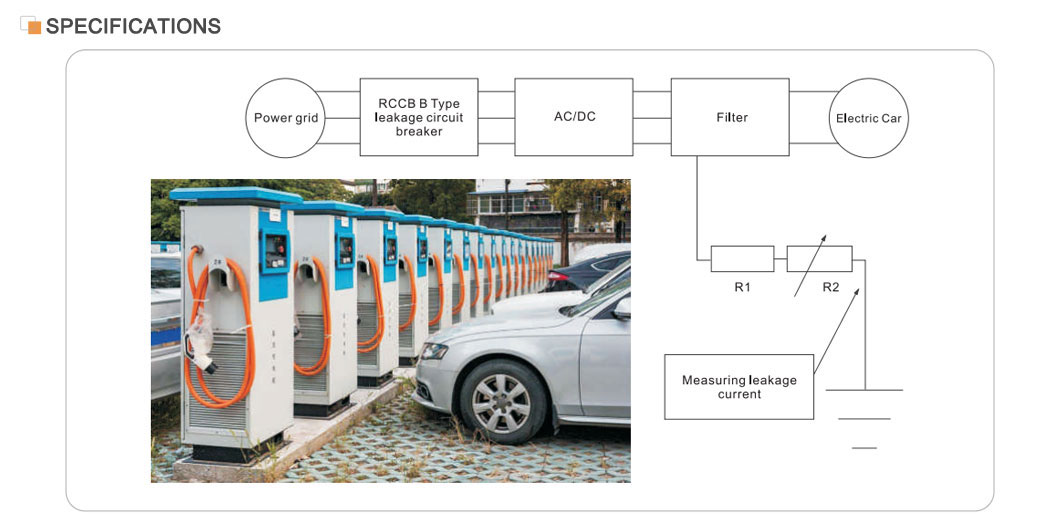

STID-B RCCB B Model Leifar straumrásarbrot er hentugur fyrir gerð A og er einnig hentugur til að slétta DC afgangsstrauma, DC afgangsstrauma sem geta stafað af afriðunarrásum og hátíðni AC afgangsstraumum. Það veitir vernd ef stöðugir bilunarstraumar verða í þriggja fasa netum. STID-B er almennt notað á sviðum hleðslustöðva, lækningatækja og hljóðfæra, stýringar og breytilegra hraða drifs, rafhlöðuhleðslutæki og inverters (DC). STID-B er í samræmi við IEC/EN61008 og IEC/EN62423 staðla.

Helstu eiginleikar

Metinn straumur: 40a, hentugur fyrir stærri straumkerfi.

Lekavörn: Með mikilli næmi og nákvæmni getur það greint lekastrauminn og skorið af aflgjafa á mjög stuttum tíma.

Öryggisárangur: samræmist alþjóðlegum stöðlum eins og IEC/EN61008.1 og GB16916.1, sem tryggir öryggi og áreiðanleika vörunnar.

Umfang umsóknar: mikið notað í iðnaðar, atvinnuskyni, háhýsi og borgaralegum byggingum til að veita raforkukerfið yfirgripsmikla vernd.

Meginregla um rekstur

RCCB B Model leifar straumrásarbrots er byggður á núllröðunarstraumnum. Hver leiðandi fas fer í gegnum núllröðunarstraumspennu, en afleiddar hliðar er tengt við rafsegulsögu. Við venjulegar aðstæður er vektor summan af fasa straumunum í gegnum núllröð straumspennuna núll, þannig að flæðið í gegnum spenni er núll, efri framleiðsla spenna er einnig núll og aflrofinn mun ekki starfa. Þegar lekastraumurinn eykst og knýr aukaframleiðsluspennu til að vaxa á ákveðið stig, virkjar rafsegullosunin og knýr rekstraraðferðina til að starfa og aftengja tengiliðina sem tengjast aflgjafa og gera sér grein fyrir lekavernd.

Val og uppsetning

Val: Þegar valið er RCCB ætti að íhuga breytur eins og hlutfallsspennu, metinn straum, lekaaðgerðarstraum og aðgerðartíma rafkerfisins. Það er einnig nauðsynlegt að velja viðeigandi RCCB í samræmi við þá tegund verndar sem krafist er (t.d. bein tengilið vernd eða óbeina tengiliðarvörn).

Uppsetning: RCCB ætti að setja upp við komandi endann á rafkerfinu eða á útibúlínu til að tryggja fulla verndun alls rafkerfisins eða ákveðinnar greinalínu. Meðan á uppsetningu stendur ætti að fylgjast strangt við viðeigandi staðla og kóða til að tryggja rétta tengingu og áreiðanlega notkun RCCB.
