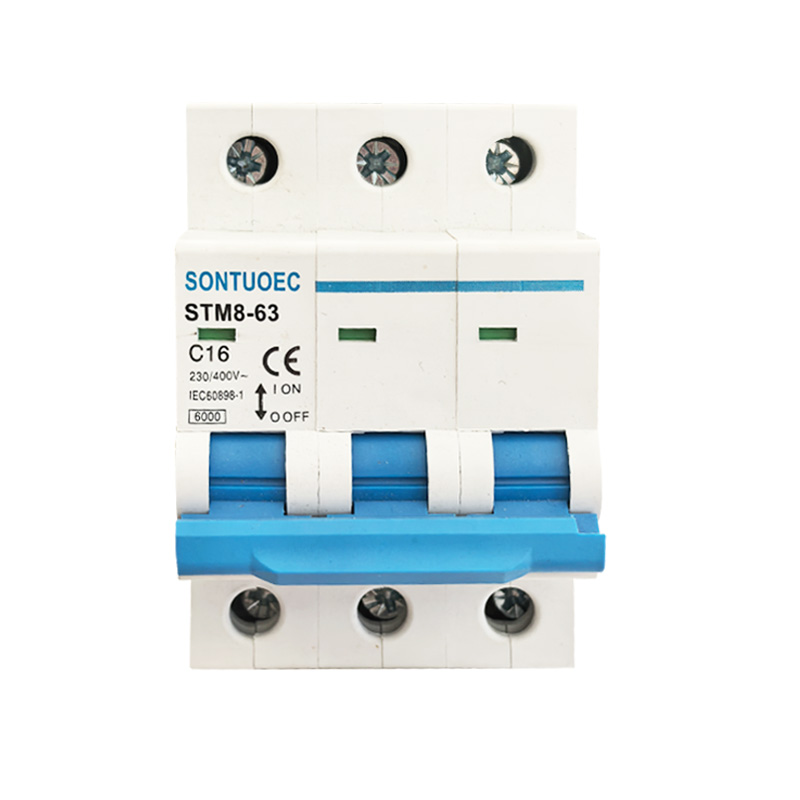

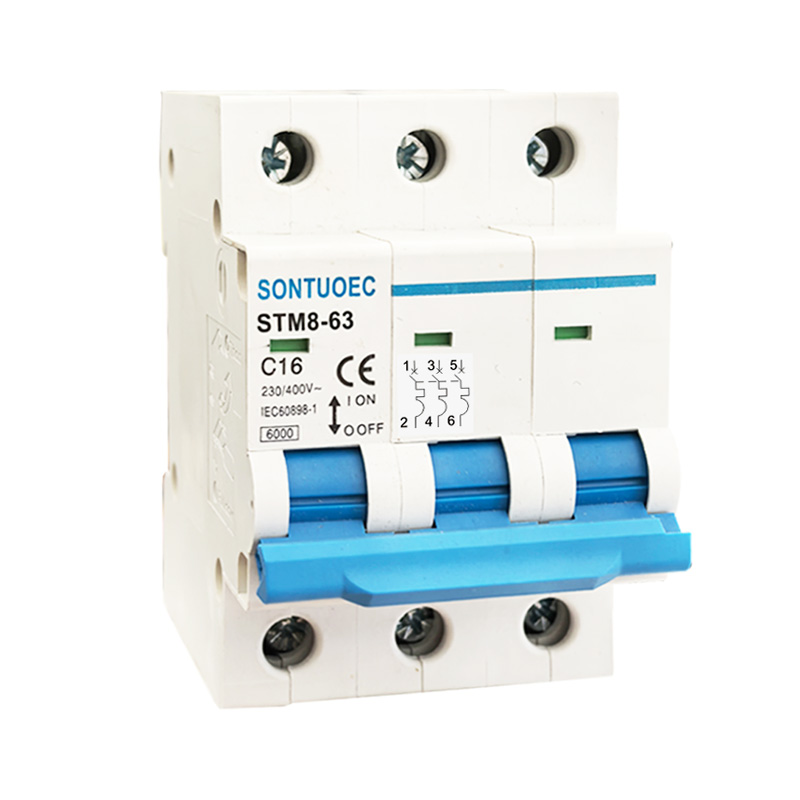

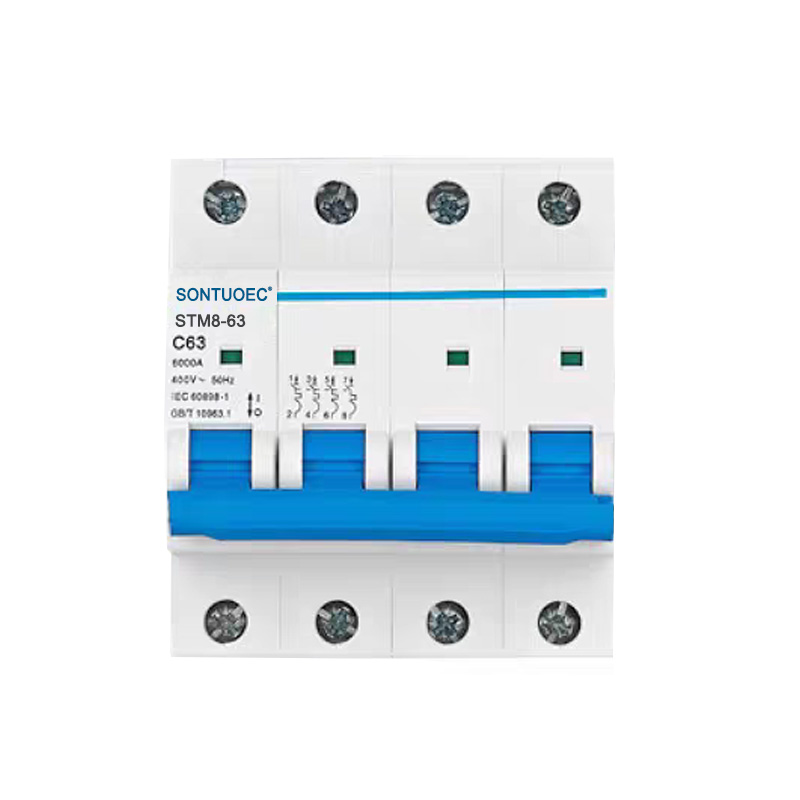

STM8-63 Miniature Circuit Breaker 6ka 1p 2p 3p 4p 16a 230/400V

Sontuoec er einn af kínverskum birgjum/framleiðendum sem sérhæfa sig í framleiðslu á ýmsum litlum rafmagnstækjum STM8-63 Miniature Circuit Breaker 6KA 1P 2P 3P 4P 16A 230/400V hefur eiginleika uppbyggingar Advanced, Performance Reliable, Breaking Geta High, útlit glæsilegt og skel þess og hlutar eru gerðir úr efni með áhrifamótstöðu, sterka flagavökva. Það er hentugur fyrir raforkukerfi AC 50/60Hz, metin spenna 230/400V og metinn straumur allt að 63a. Það er aðallega beitt á skrifstofuhúsnæði, búsetu, til lýsingar, afldreifingar og ofhleðslu og skammhringsvernd búnaðar. Venjulega er einnig hægt að nota það sem ekki oft tilfærsla á raforkukerfinu. Það er í samræmi við staðla IEC60898-1.

Fyrirmynd:STM8-63

Sendu fyrirspurn

Vörulýsing

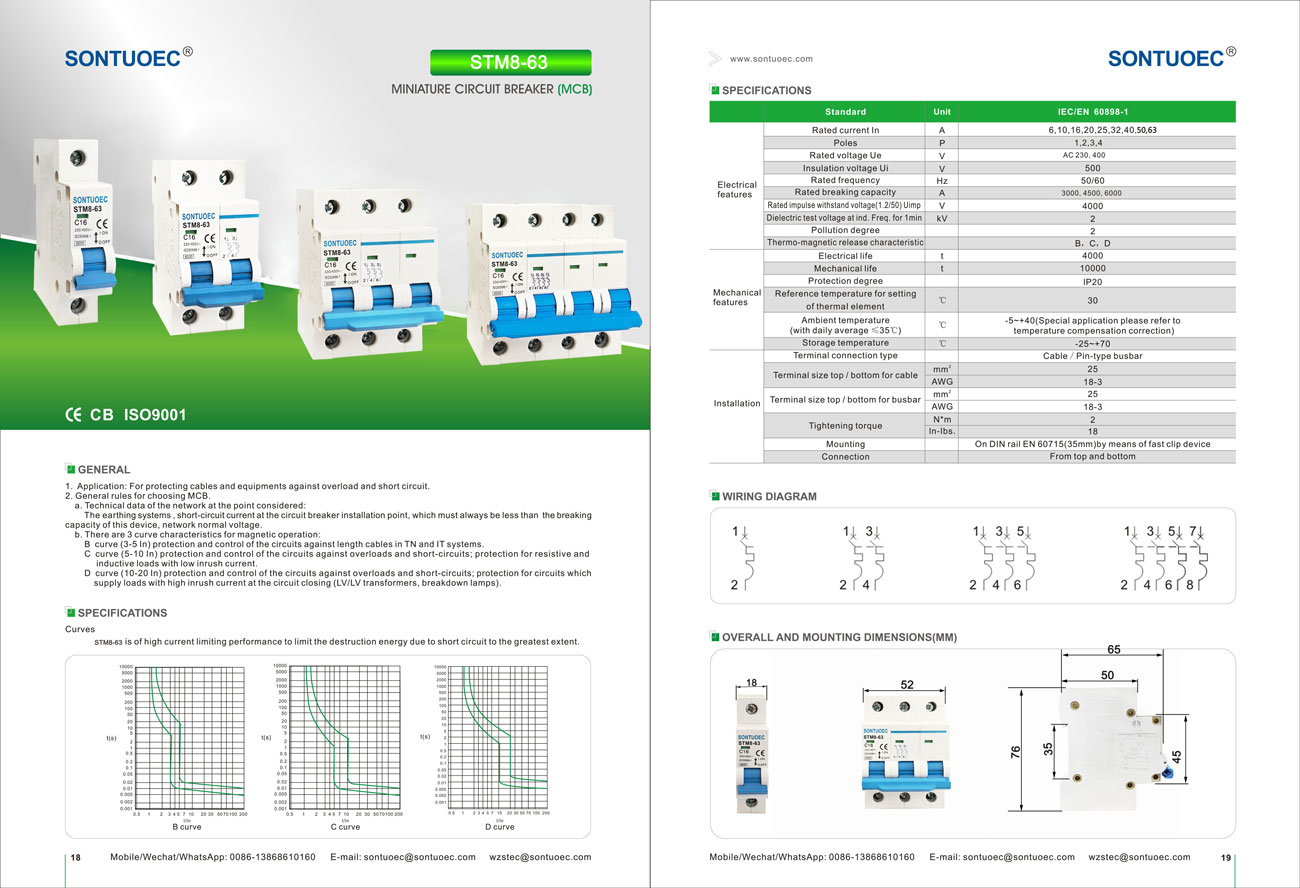

Forskriftir:

	Standard		IEC/EN 60898-1
Rafmagnsaðgerðir	Metið Núverandi í	A	1,2,4,6,10,16,20,25,32,40,50,63
	Staurar	P	1,2,3,4
	Metið spennu UE	V	AC 230, 400
	Einangrunarspenna UI	V	500
	Metin tíðni	Hz	50/60
	Metið brotgetu	A	3000, 4500, 6000
	Metið hvati þolir spennu (1,2/50)	V	4000
	Dielectric prófunarspenna við Ind.Freq. fyrir 1 mín	KV	2
	Mengunarpróf		2
	Thermo-Segnetic losun einkenni		B, c, d
Vélrænni eiginleika	Rafmagns líf	t	4000
	Vélrænt líf	t	10000
	Verndargráðu		IP20
	Viðmiðunarhitastig fyrir stillingu	ºC	30
	af hitauppstreymi	ºC	30
	Umhverfishitastig	ºC	-5 ~+40 (sérstakt Umsókn Vinsamlegast vísaðu til
	(með daglegt meðaltal ≤35 ° C)	ºC	hitastig Leiðrétting á bótum)
	Geymsluhitastig	ºC	-25 ~+70
Uppsetning	Flugstöð Tegund tengingar		Kapal/pin-gerð Busbar
	Terminal stærð efst/botn fyrir kapal	mm²	25
	Terminal stærð efst/botn fyrir kapal	AWG	18. mars
	Hitastærð toppur/botn fyrir Busbar	mm²	25
	Hitastærð toppur/botn fyrir Busbar	AWG	18. mars
	Herða tog	N^*m	2
	Herða tog	In-lbs	18

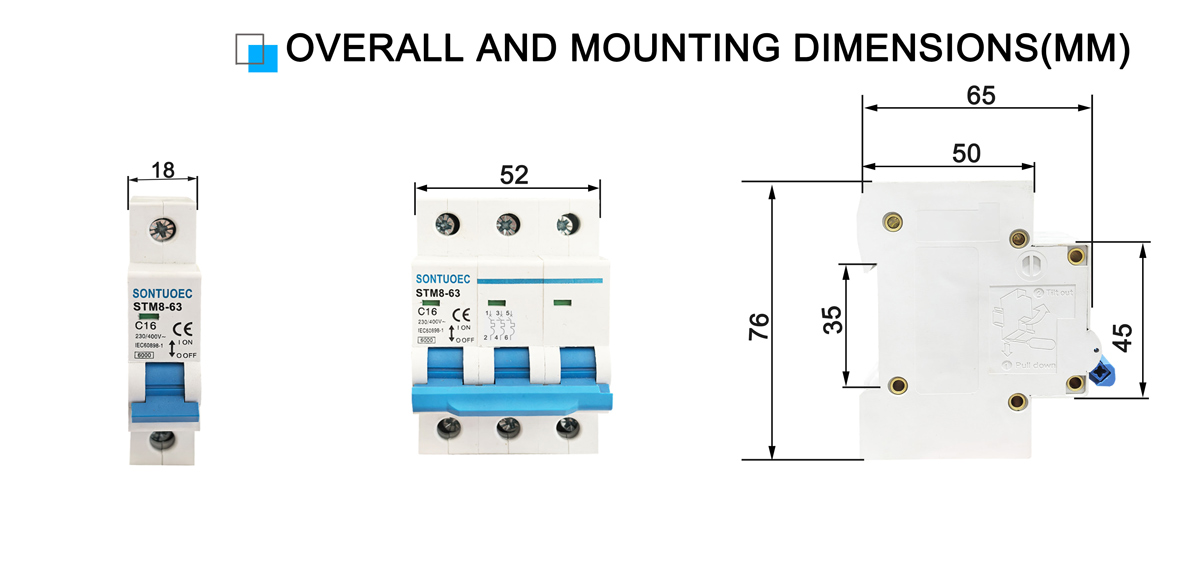

	Festing		Á DIN Rail EN 60715 (35mm) með skjótum klemmubúnaði
	Tenging		Frá efst og neðst

Helstu aðgerðir STB1-63 Miniature Circuit Breaker

1. Yfirhleðsluvörn: Þegar straumurinn í hringrásinni fer yfir metið gildi MCB, mun STM8-63 litlu hringrásarbrotari 6ka 1p 2p 3p 4p 16a 230/400V skera sjálfkrafa af hringrásinni innan ákveðins tíma til að koma í veg fyrir að hringrásin og búnaðurinn ofhitnun.

2. Verndun á hringrás: Þegar skammhlaup á sér stað í hringrásinni, skar STB1-63 smáhringrásin af hringrásinni strax til að koma í veg fyrir að skammhlaupsstraumurinn skemmist hringrásinni og búnaðinum.

3. LEIKAVÖRUN (Sumir MCB hafa þessa aðgerð): Fyrir MCB með lekavörn, þegar það er leka í hringrásinni, skar STB1-63 smáhringrásina fljótt af hringrásinni til að vernda persónulegt öryggi.

Meginregla um rekstur MCB

MCB innihalda venjulega hitauppstreymi eða rafræna ferðaskynjara inni, sem er notaður til að greina breytingar á straumnum í hringrásinni. Þegar straumurinn er óeðlilegur kallar framherjinn snilldarbúnaðinn á MCB, sem veldur STB1-63 litlu hringrásinni brýtur skar fljótt af hringrásinni.

1. Hitandi segulmagnaðir framherji: Það notar hitann sem myndast þegar straumurinn fer í gegnum leiðarann til að kveikja á snyrtingu. Þegar straumurinn er of stór hitnar leiðarinn upp og veldur því að tvennt í hitauppstreymis framherjanum beygist og kveikir þannig á snilldakerfinu.

2. Rafmagns framherji: Það notar rafræna íhluti til að greina núverandi breytingar og stjórna verkun tripping vélbúnaðarins. Þegar óeðlilegur straumur er greindur sendir rafræna framherjinn merki til Tripping vélbúnaðarins til að skera af hringrásinni.

Umsóknarsvið MCB

MCB eru mikið notaðir í rafkerfum í íbúðarhúsnæði, atvinnu- og iðnaðarsvæðum til að vernda rafrásir og búnað gegn tjóni af völdum óeðlilegra strauma. Þeir eru venjulega settir upp í dreifikassa, skiptiborðum eða stjórnskápum og eru notaðir sem aðalrofi eða greinarrofi hringrásar.

Val og uppsetning MCB

1. Val: Þegar þú velur MCB þarftu að huga að þáttum eins og metnum straumi hringrásarinnar, spennustigi, verndareinkenni og hvort þörf sé á lekavernd. Það er einnig mikilvægt að tryggja að valdir STB1-63 smáhringrásarbrot með staðbundnum rafmagnsöryggisstaðlum og reglugerðum.

2. Uppsetning: STM8-63 Miniature Circuit Breaker 6ka 1p 2p 3p 4p 16a 230/400V ætti að vera settur upp í þurru, loftræstum umhverfi án ætandi lofttegunda og tryggja að það sé hlerunarbúnað rétt og á öruggan hátt. Við uppsetningu ætti að fylgjast með viðeigandi rafmagnsöryggisreglugerðum og rekstraraðferðum.
