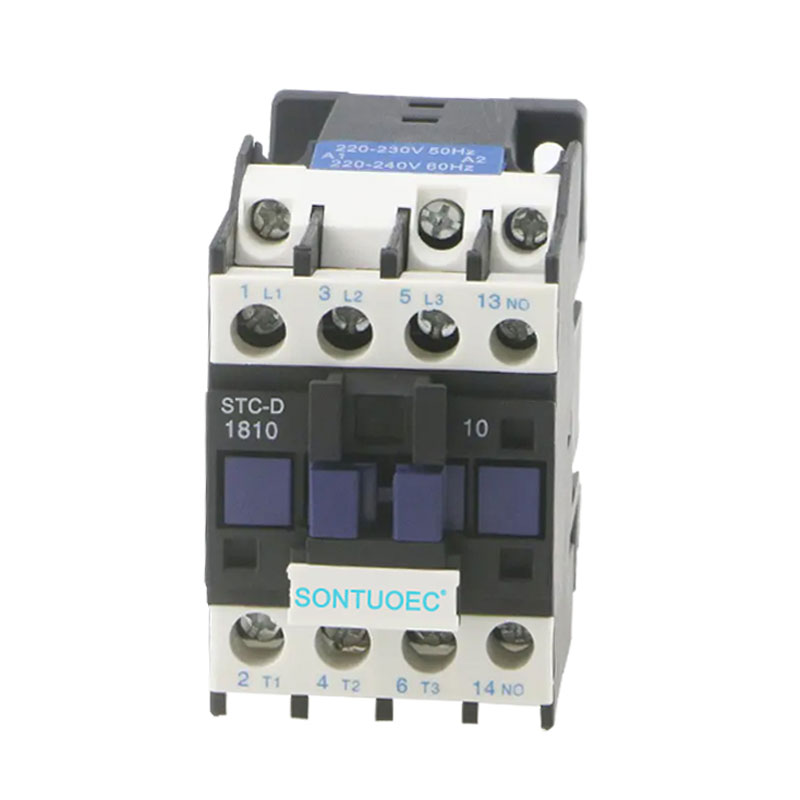

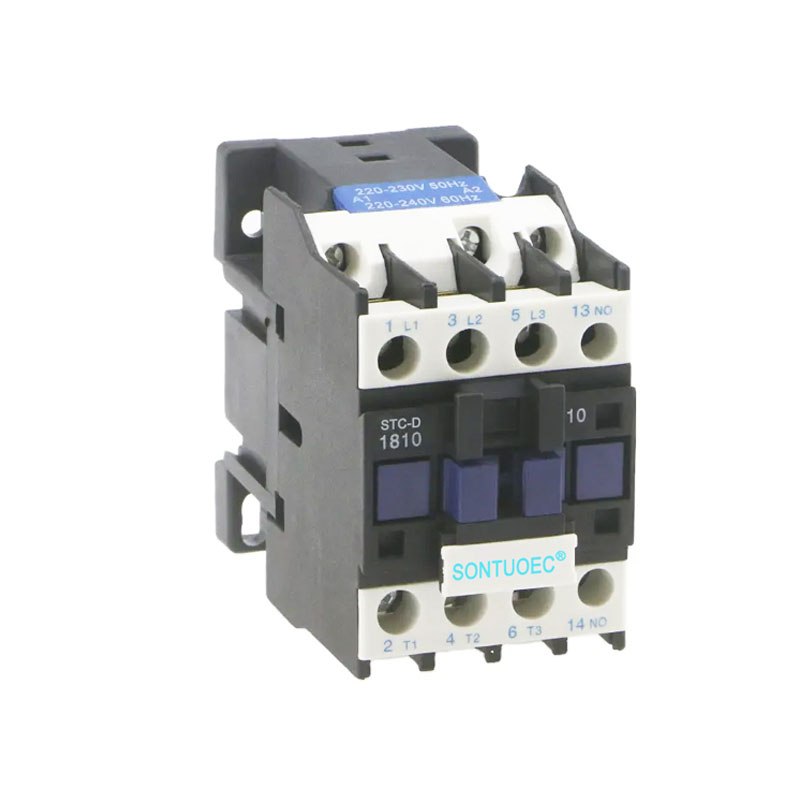

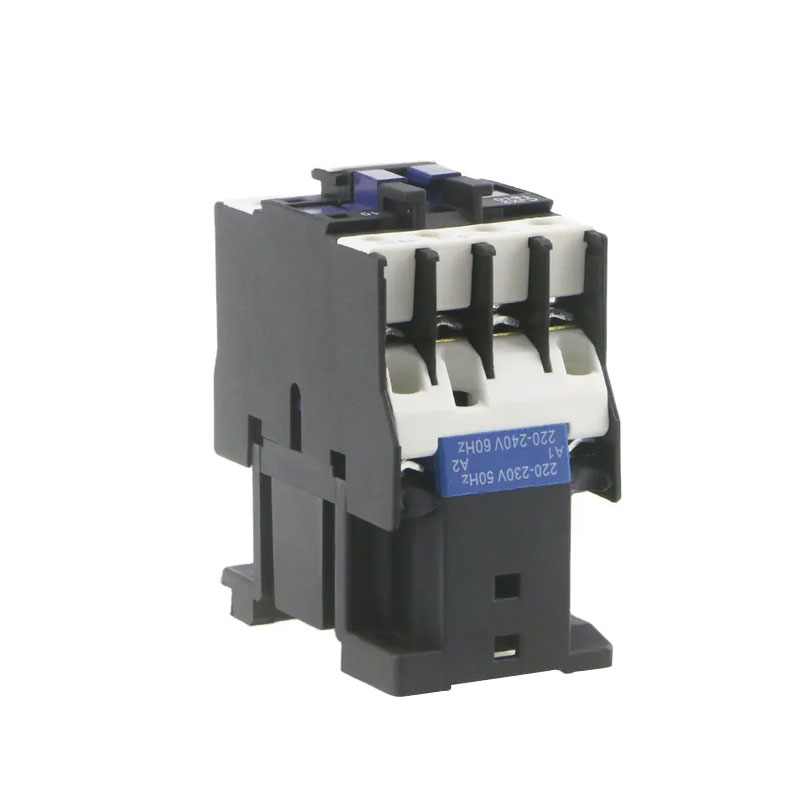

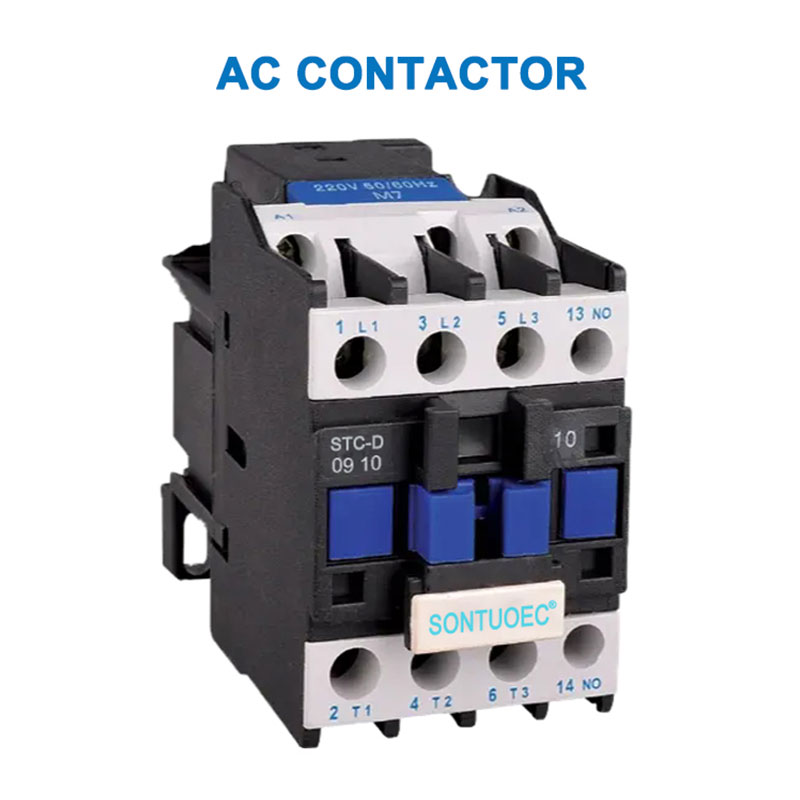

STC-D AC tengiliður

STC-D AC tengiliður er rafmagnsþáttur sem notaður er til að stjórna lítillega og kveikja oft eða slökkt á AC hringrásum. Það er aðallega notað til að opna og stjórna hringrásum í raforkukerfum og til fjarstýringar á mótorum, lýsingu og öðru rafmagnsálagi í iðnaðar sjálfvirkni. Aðalstígandi straumur (AC) tengiliður, þ.e.

Fyrirmynd:STC-D

Sendu fyrirspurn

Vörulýsing

Tegund		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Metinn vinnustraumur (A)	AC3	9	12	18	25	32	40	50	65	80	95
Metinn vinnustraumur (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
StandardPower einkunnir 3 fasa Motors 50/60Hz samflokk AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Metinn hitastraumur (A)		20	20	32	40	50	60	80	80	125	125
Rafmagnslíf	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Rafmagnslíf	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vélrænt líf (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Fjöldi tengiliðanna	3p+nr					3p+nc+nr
Fjöldi tengiliðanna	3p+nc					3p+nc+nr

Uppbygging og vinnandi meginregla

Uppbygging: STC-D AC tengiliður samanstendur aðallega af rafsegulkerfi (þ.mt járnkjarna, spólu og skammhlaupi osfrv.), Tengiliðakerfi (þar með talið snertingu og tengiliður) og slökkvunartæki boga.

Vinnandi meginregla: Þegar spólu STC-D AC snertisins er orkugjafi, býr járnkjarninn segulsvið, sem laðar armature og knýr tengiliðina til að bregðast við, þannig að aðal tengiliðir og hjálparsambönd eru lokuð eða aftengd og stjórna þannig stöðvun hringrásarinnar. Slökkvunartæki er notað til að slökkva boga þegar tengiliðirnir eru aftengdir til að verja tengiliðina gegn tjóni.

STC-D AC Contactor

Gerðir og einkenni

1. Types:

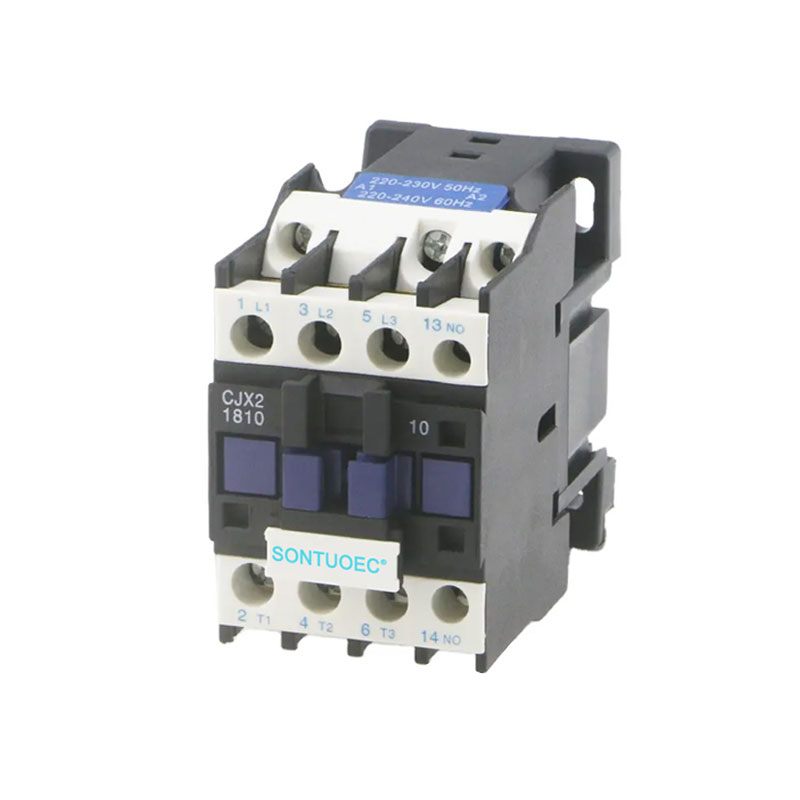

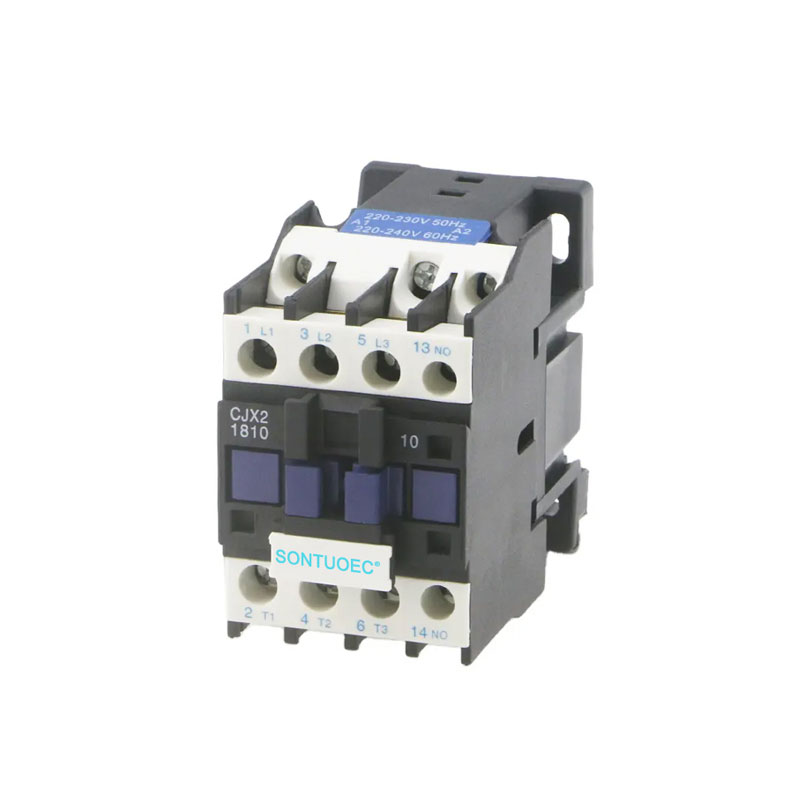

Hægt er að flokka STC-D AC tengiliða í margvíslegar gerðir í samræmi við notkun þeirra og afköst, svo sem iðnaðarsambönd, byggingu og heimilisstörf. Algengar gerðir innihalda CJ Series (t.d. CJX2 Series, CJ20 Series, CJT1 Series) sem og seríur vörur af ABB, Siemens, Schneider og öðrum vörumerkjum.

2.Features:

Áreiðanleg vinna: STC-D AC tengiliðir hafa mikla áreiðanleika og stöðugleika í vinnu og þolir stóra strauma og spennu.

Stöðugur afköst: Snertiskerfi þess er gert úr hágæða efni með góðri rafleiðni og slitþol við háhita.

Þægilegt viðhald: STC-D AC tengiliðir eru með samsniðna uppbyggingu og er auðvelt að setja það upp og viðhalda.

AÐFERÐ AÐFERÐ

STC-D AC tengiliðir eru með margs konar forrit í raforkukerfum, sjálfvirkni iðnaðar, byggingar og rafmagns heimilanna. Til dæmis, í raforkukerfinu, er hægt að nota það til að stjórna upphafsstoppi og stefnu snúningi mótorsins; Í sjálfvirkni iðnaðar er hægt að nota það til að stjórna upphafsstoppi ýmissa rafbúnaðar á framleiðslulínunni; Í byggingu og raforku heimilanna er hægt að nota það til að stjórna ON/OFF útbúnaðinum, svo sem lýsingu og loftkælingu.
