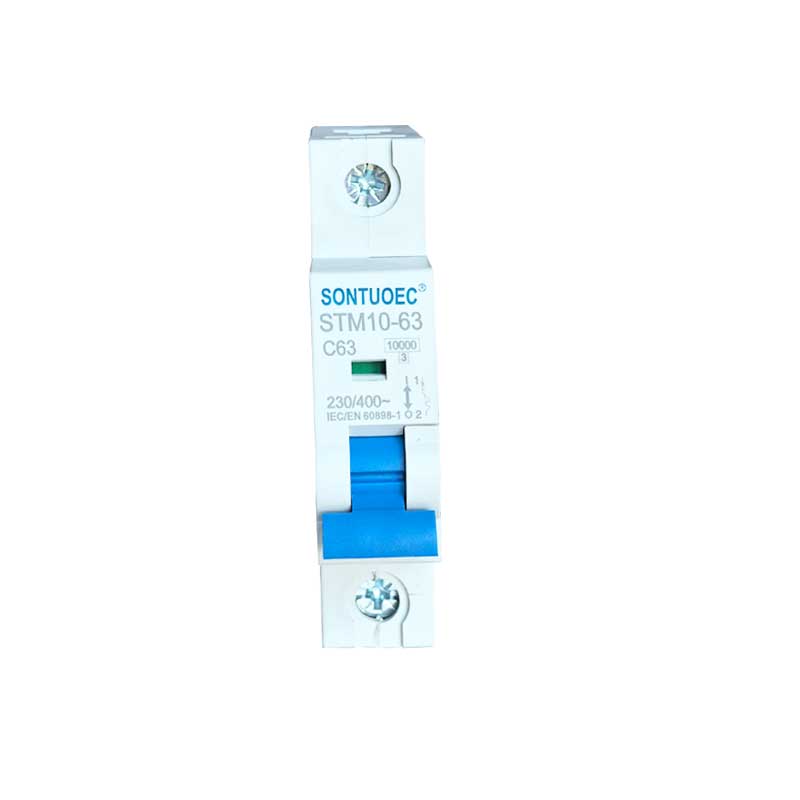

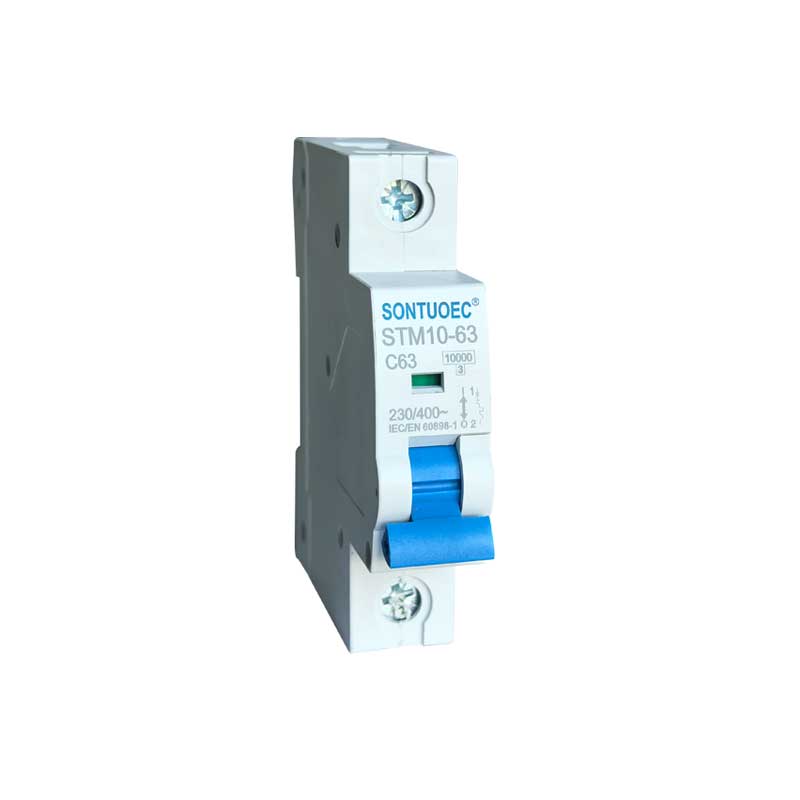

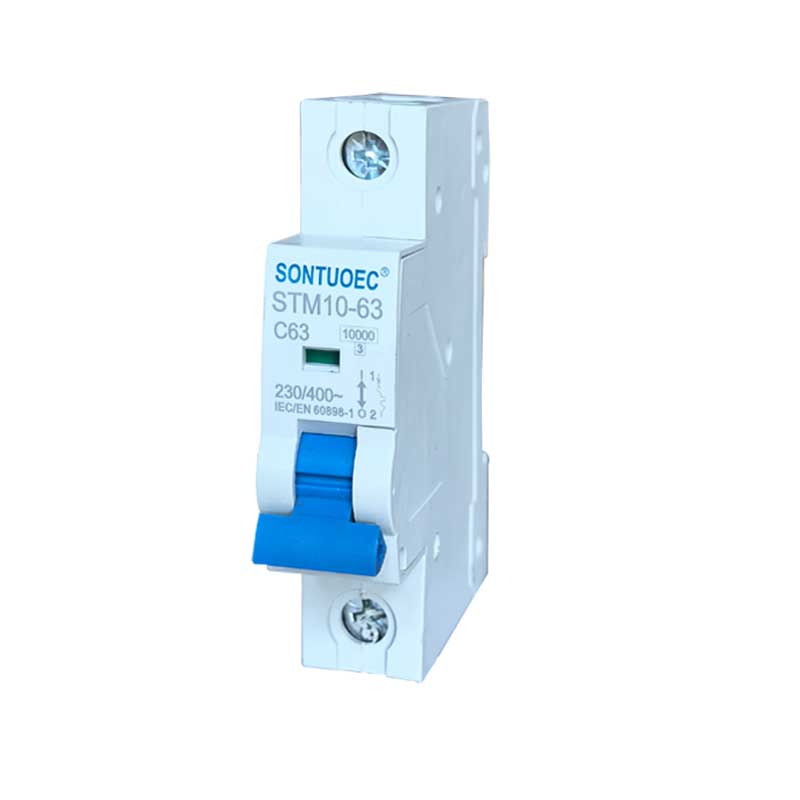

Sontuoec verksmiðjubein sala MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC er einn af kínverskum birgjum/framleiðendum sem sérhæfir sig í framleiðslu á ýmsum litlum rafmagnstækjum STM10-63 Series hárbrotandi smárafrásarrofi hefur eiginleika uppbyggingu háþróaðrar, frammistöðu áreiðanleg, brotgeta mikil, útlit glæsilegur og skel hans og hlutar eru úr efni með höggþol, sterkan logavarnarbúnað. Það er hentugur fyrir kerfi með 50 eða 60 tíðni, Ue 400V og lægri, Ui 63A og neðar. Það er aðallega notað í skrifstofuhúsnæði, búsetu, til lýsingar, orkudreifingar og ofhleðslu og skammhlaupsvörn búnaðar. Venjulega er einnig hægt að nota það sem ekki tíð flutning á raforkukerfi. Það er í samræmi við staðlana IEC60898.1 og GB10963.1

Fyrirmynd:STM10-63

Sendu fyrirspurn

Vörulýsing

Tæknilýsing:

	Standard		IEC/EN 60898-1
Rafmagns	Metstraumur In	A	1,2,4,6,10,16,20,25,32,40,50,63A
eiginleikar	Pólverjar	P	1,2,3,4
	Málspenna Ue	V	AC 230, 400
	Einangrunarspenna Ui	V	500
	Máltíðni	Hz	50/60
	Metið brotgeta	A	3000, 4500, 6000
	Málshöggþol spennu(1,2/50)Uimp	V	4000
	Rafmagnsprófunarspenna við ind.Freq.í 1 mín	Kv	2
	Mengunargráðu		2
	Hita-segulmagnaðir losunareiginleikar		B,C,D
Vélrænn	Rafmagns líf	t	4000
eiginleikar	Vélrænt líf	t	10000
	Verndunargráðu		IP20
	Viðmiðunarhitastig fyrir stillingu	ºC	30
	af varma frumefni	ºC	30
	Umhverfishiti	ºC	-5~+40(Sérstök umsókn vinsamlegast vísa til
	(með dagmeðaltali ≤35ºC)	ºC	leiðrétting hitastigs)
	Geymsluhitastig	ºC	-25~+70
Uppsetning	Gerð tengitengingar		Snúru/Pinn-gerð strætisvagna
	Tengjastærð efst/neðst fyrir snúru	mm2	25
	Tengjastærð efst/neðst fyrir snúru	AWG	18. mars
	Hitastærð toppur/botn fyrir samskeyti	mm2	25
	Hitastærð toppur/botn fyrir samskeyti	AWG	18. mars
	Snúningsátak	N*m	2
	Snúningsátak	Í-lbs	18
	Uppsetning		á DIN járnbrautum EN 60715(35mm) með hraðfestubúnaði
	Tenging		Frá toppi og botni

Helstu aðgerðir STM10-63 Miniature Circuit Breaker

1.Ofálagsvörn: Þegar straumurinn í hringrásinni fer yfir nafngildi MCB mun STM10-63 Miniature Circuit Breaker sjálfkrafa slökkva á hringrásinni innan ákveðins tíma til að koma í veg fyrir að hringrásin og búnaðurinn ofhitni.

2. Skammhlaupsvörn: Þegar skammhlaup verður í hringrásinni mun STM10-63 Miniature Circuit Breaker slíta rafrásina strax til að koma í veg fyrir að skammhlaupsstraumurinn skemmi hringrásina og búnaðinn.

3. Lekavörn (sumir MCB hafa þessa virkni): fyrir MCB með lekavörn, þegar leki er í hringrásinni, mun STM10-63 Miniature Circuit Breaker slíta hringrásina fljótt til að vernda persónulegt öryggi.

Meginregla um starfsemi MCBs

MCBs innihalda venjulega hitauppstreymi segulmagnaðir eða rafrænir útrásarskynjari inni, sem er notaður til að greina breytingar á straumi í hringrásinni. Þegar straumurinn er óeðlilegur kveikir striker á útleysingarbúnaði MCB, sem veldur því að STB1-63 Miniature Circuit Breaker slær fljótt af hringrásinni.

1.Thermal segulmagnaðir striker: Það nýtir hita sem myndast þegar straumurinn fer í gegnum leiðarann til að koma af stað slökkvi. Þegar straumurinn er of mikill hitnar leiðarinn, sem veldur því að tvímálmurinn inni í varma segulsnillingnum beygist og kveikir þannig á útleysingarbúnaðinum.

2.Electronic striker: Það notar rafræna íhluti til að greina núverandi breytingar og stjórna virkni tripping vélbúnaðar. Þegar óeðlilegur straumur er greindur sendir rafeindabúnaðurinn merki til útrásarbúnaðarins um að slökkva á hringrásinni.

Umsóknarsviðsmyndir MCB

MCB eru mikið notaðar í rafkerfum í íbúðarhúsnæði, atvinnuhúsnæði og iðnaðarsvæðum til að vernda rafrásir og búnað gegn skemmdum af völdum óeðlilegra strauma. Þeir eru venjulega settir upp í dreifiboxum, skiptiborðum eða stjórnskápum og eru notaðir sem aðalrofi eða greinarrofi rafrásar.

Val og uppsetning MCBs

1.Val: Þegar þú velur MCBs þarftu að hafa í huga þætti eins og nafnstraum hringrásarinnar, spennustig, verndareiginleikar og hvort lekavörn sé nauðsynleg. Það er einnig mikilvægt að tryggja að valinn STB1-63 smárásarrofi uppfylli staðbundna rafmagnsöryggisstaðla og reglugerðir.

2. Uppsetning: STB1-63 smárásarrofar ætti að vera settur upp í þurru, loftræstu umhverfi sem er laust við ætandi lofttegundir og tryggja að það sé hlerað á réttan og öruggan hátt. Við uppsetningu skal fylgjast með viðeigandi rafmagnsöryggisreglum og notkunaraðferðum.
