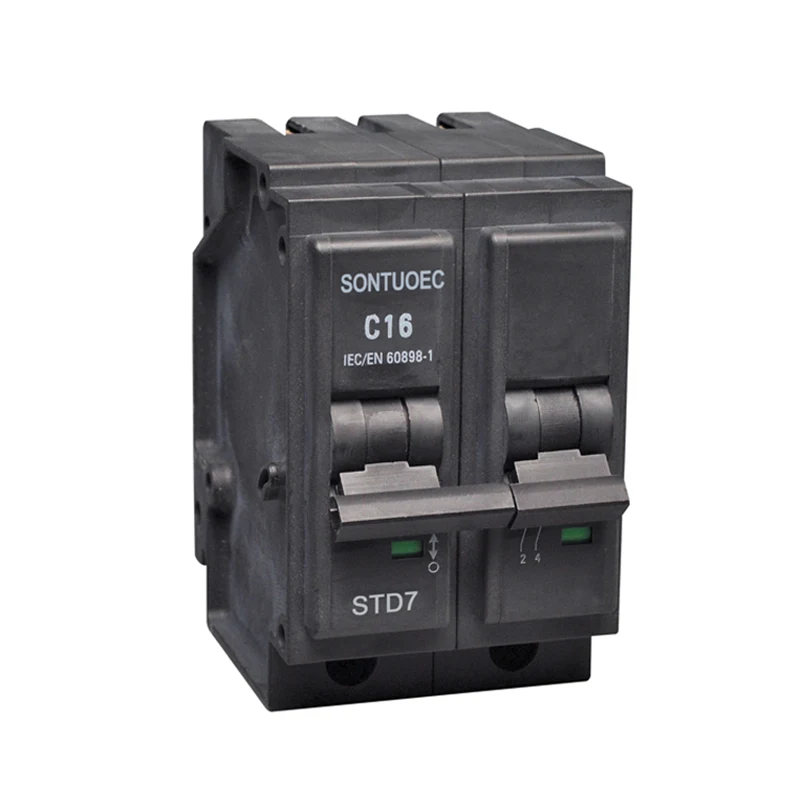

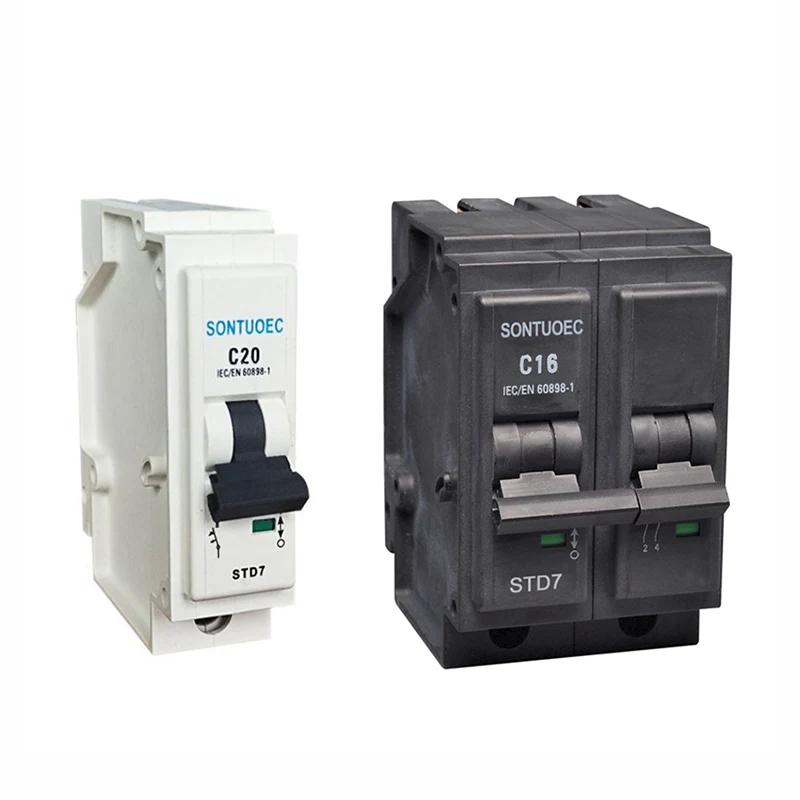

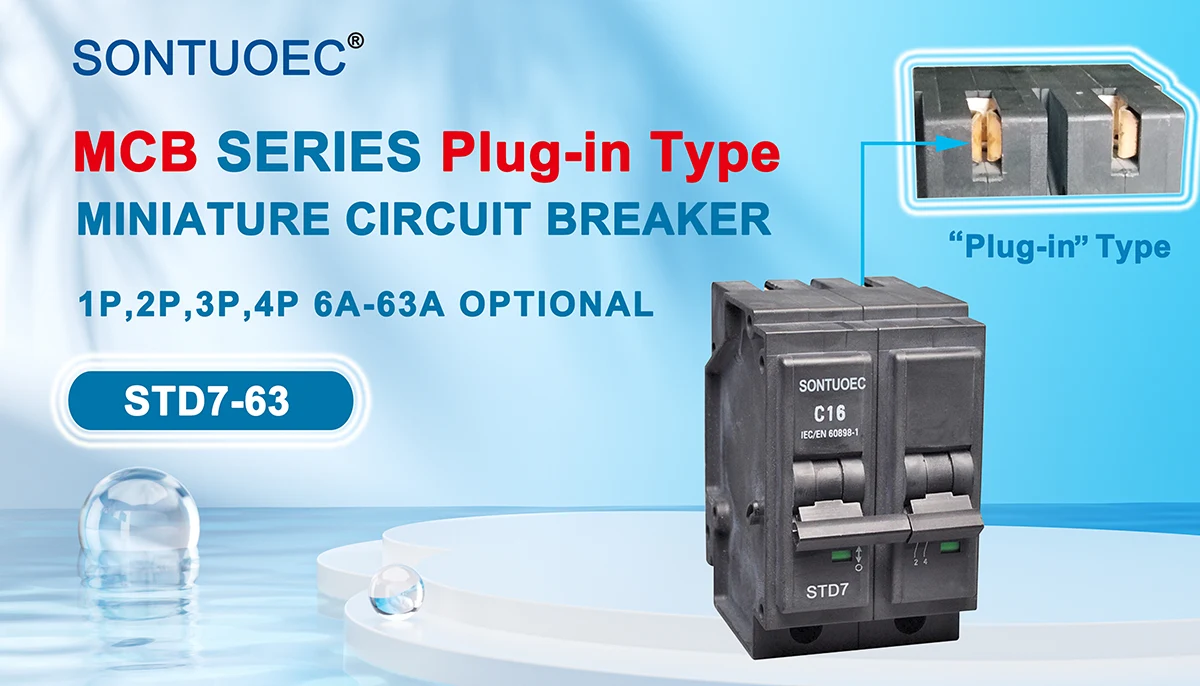

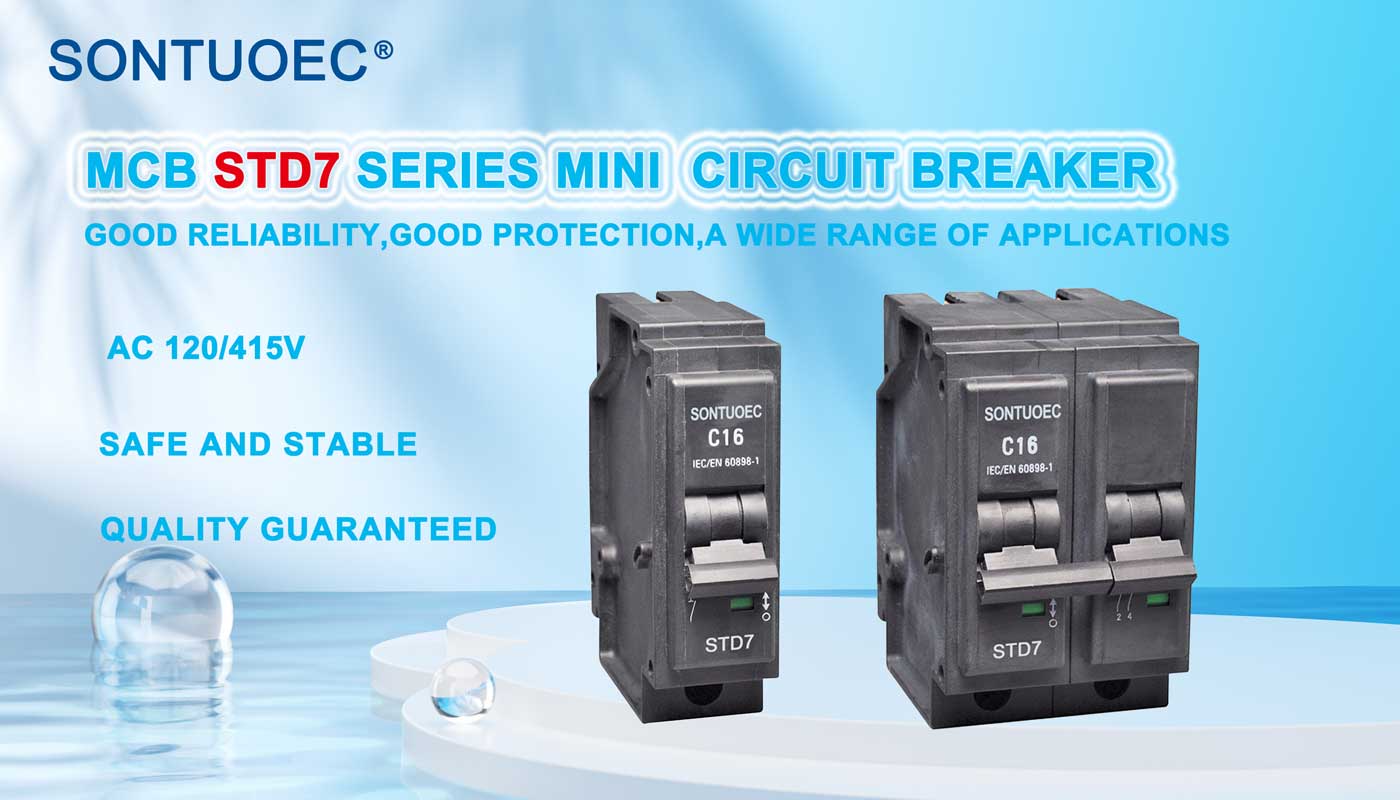

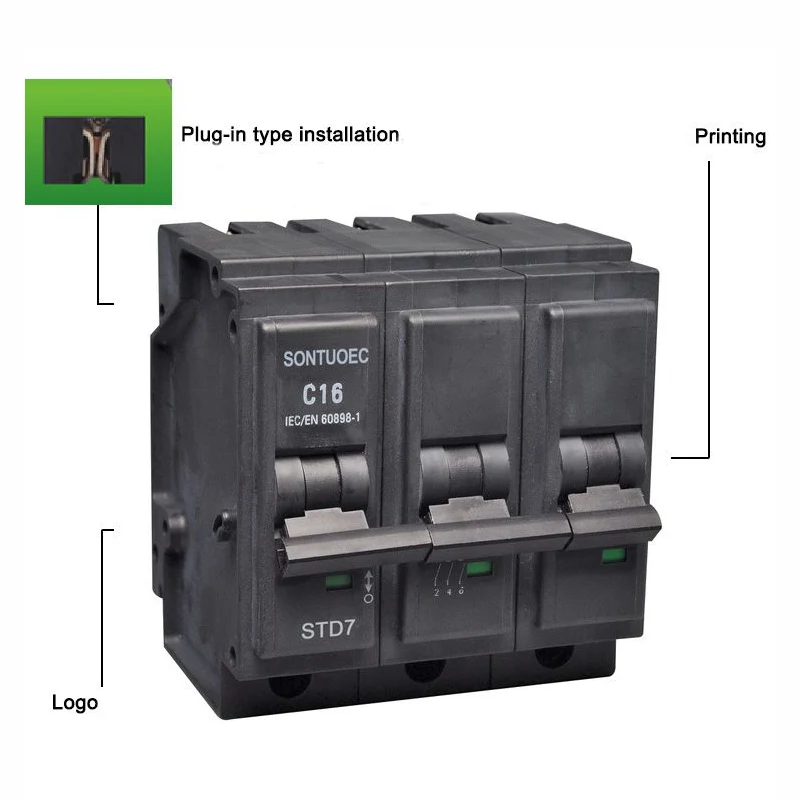

Tengið í gerð 3P litlu hringrásarbrotsaðila MCB með þremur stöngum (eða áföngum, eins og það er kallað) notað til að skera sjálfkrafa af hringrásinni þegar straumurinn er of mikill til að vernda rafbúnað og persónulegt öryggi.
Líkan |
STD7-63 |
Standard |
IEC/EN 60947-2; IEC60898-1 |
Stöng |
1p, 2p, 3p, 4p |
Tripping ferill |
B, c, d |
Metið skammhlaupsgeta (ICN) |
5ka (240/415V) 10ka (120V) |
Metinn straumur (í/) |
6,15,20,30,40,50,63a |
Metin spennu (SÞ) |
AC230 (240)/400 (415) v |
Segulútgáfur |
B ferill: milli 3in og 5in C ferill: Milli 5in og 10in D ferill: Milli 10in og 14in |
Raf-vélrænt þrek |
Yfir 6000 lotur |
Tengdu Miniature Circuit Breaker MCB af gerð 3P er litlu rafrásarbrjótandi veitir aðallega ofhleðsluvernd og skammhlaupsvörn til að koma í veg fyrir að hringrásin skemmist vegna óeðlilegs straums eða veldur eldi og öðrum öryggisslysum.
Fjöldi staura: 3 staurar, hentugur fyrir þriggja fasa hringrásarvörn.
Metinn straumur: Samkvæmt sérstökum gerðum getur metið núverandi svið 3p MCB verið breytilegt, en algeng núverandi gildi eru 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a og svo framvegis.
Metið spenna: Venjulega fyrir hringrás með AC 50/60Hz og metin spennu 230V/400V.
Brot getu: Það gefur til kynna hámarksstraumsgildi sem MCB getur örugglega skorið af hringrásinni við skammhlaupsskilyrði og brotgeta mismunandi gerða af 3P MCB getur verið mismunandi.
Samningur uppbygging: 3p MCB er lítill að stærð og ljós að þyngd, auðvelt að setja upp og viðhalda.
Mikil áreiðanleiki: Það getur fljótt brugðist við óeðlilegum straumi í hringrásinni og skorið nákvæmlega af hringrásinni til að vernda rafbúnað gegn skemmdum.
Fjölhæfni: Auk grunn ofhleðslu og skammhlaupsverndaraðgerðir hafa sumar 3P MCB viðbótaraðgerðir eins og verndun yfirspennu og verndarvörn.
Metið straumur og álagssamsvörun: Veldu viðeigandi metið núverandi gildi í samræmi við álag eftirspurn hringrásarinnar til að tryggja að MCB geti virkað rétt og verndað hringrásina á áhrifaríkan hátt.
Vörumerki og gæði: Veldu þekkt vörumerki og vandaðar vörur til að tryggja áreiðanleika vöru og öryggi.
Uppsetningarstaðall: Fylgdu viðeigandi uppsetningarstaðlum og öryggiskröfum fyrir uppsetningu til að tryggja að hægt sé að tengja MCB rétt við hringrásina og gegna verndarhlutverki.
Reglulegt viðhald: Athugaðu reglulega vinnustað MCB til að tryggja að það sé í góðu rekstrarástandi. Ef einhver frávik eða skemmdir finnast, ætti að skipta um það eða gera við það í tíma.
