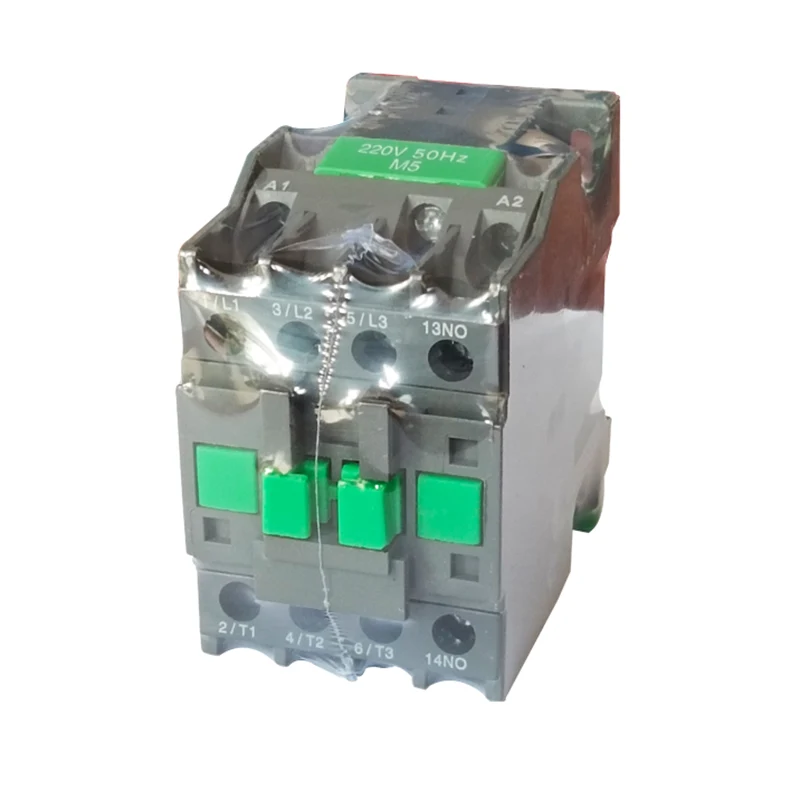

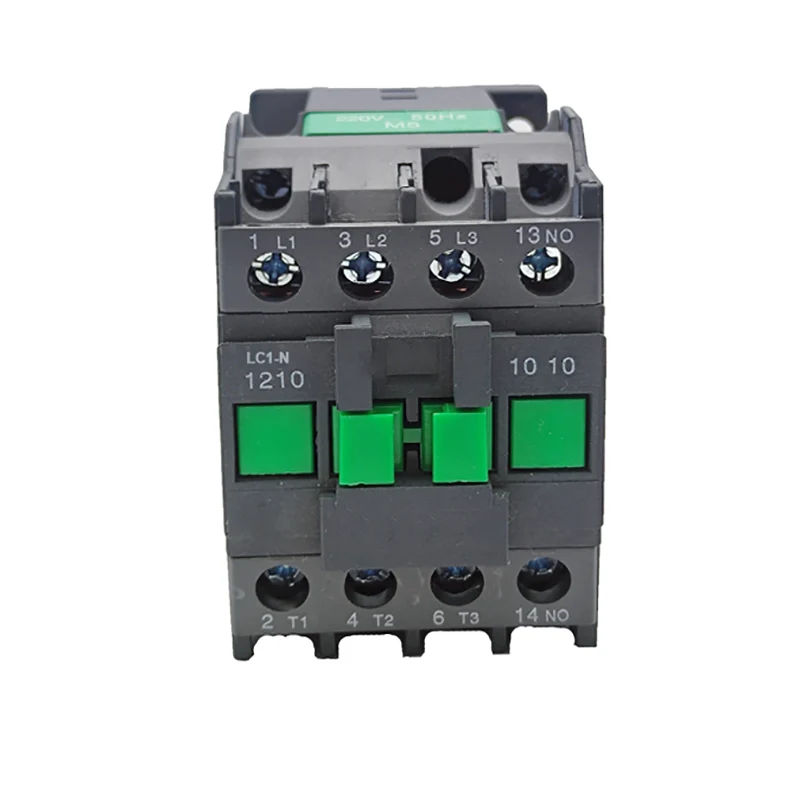

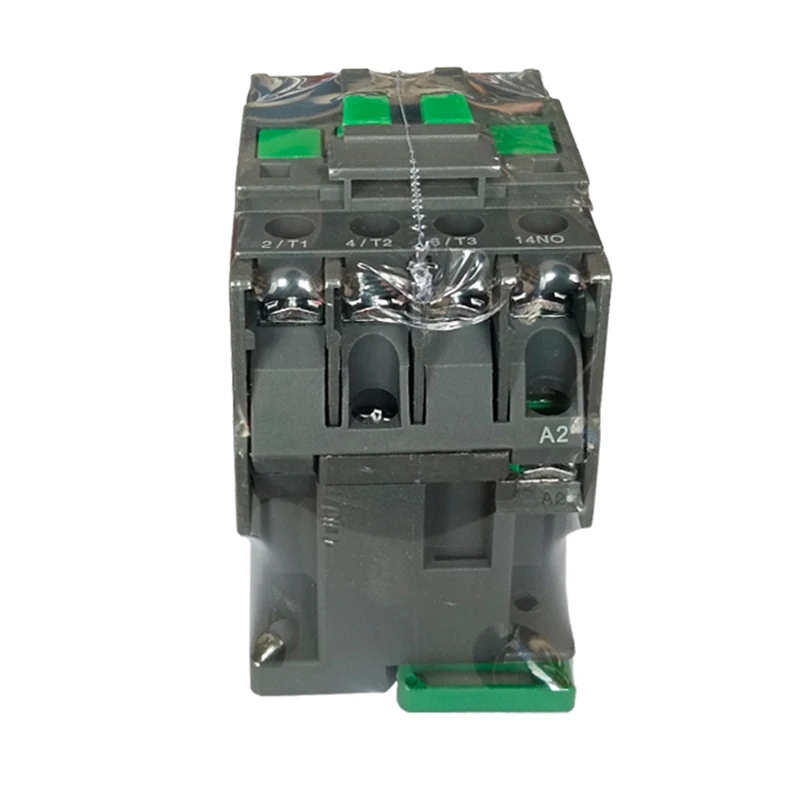

LC1-N Type AC tengiliður

Skipulagsaðgerðir

Modular Design: LC1-N Type AC Contactor samþykkir mát hönnun með fullkominni aðgerðarsamsetningu, sem er þægilegt fyrir notendur að velja og sameina í samræmi við þarfir þeirra.

Rafsegulkerfi: þar með talið rafsegulspólu og járnkjarni, sem er mikilvægur hluti af tengiliðnum, sem treystir á hann til að knýja fram lokun og aftengingu tengiliða.

Tengiliðakerfi: þ.mt aðal tengilið og tengiliður. Aðal snertingin er notuð til að tengja og brjóta aðalrásina og stjórna stærri straumnum; Aðstoðarsambandið er í stjórnrásinni til að uppfylla kröfur ýmissa stjórnunaraðferða.

Bogar slökkvakerfi: Búin með boga slökkvandi tæki, venjulega hálf-lokað lengdar slita leirboga slökkvibifreið, og búin með sterkri segulmagnandi bogarás til að tryggja að tengiliðir til að brjóta hringrásina sem myndast með boga er áreiðanlega slökkt, dregur úr boga skemmdum á tengiliðum.

Meginreglan um rekstur

Þegar stjórnrásin er orkugerð býr rafsegulspólu til segulsviðs, sem laðar járnkjarnann til að keyra tengiliðina til að loka og tengir þannig aðalrás þjöppunnar. Þegar stjórnrásin er afköst hverfur segulsviðið, járnkjarninn er endurstilltur undir verkun vorsins, snertingin er aftengd og aðalrás þjöppunnar er einnig aftengd.

Helstu tæknilegar breytur

Metið stjórnunaraflsspenna: þar á meðal 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V og aðrir valkostir.

Sogspenna: Venjulega (0,85 ~ 1,1) sinnum hlutfallslega framboðsspenna.

Losunarspenna: Venjulega (0,2 ~ 0,75) sinnum hlutfallslega framboðsspenna.

Sogstími: Það fer eftir líkaninu, sogstíminn er breytilegur, venjulega á milli 12 ~ 35ms.

Útgáfutími: Aftur er losunartíminn breytilegur eftir líkaninu, yfirleitt á milli 4 ~ 20ms.

Rafmagnslíf: Í AC-3 notkunarflokknum getur rafmagnslífið verið hundruð þúsund sinnum til milljón sinnum.

Vélrænt líf: Vélrænt líf er venjulega á bilinu milljónir til 10 milljóna lotna.
