AC tengiliður heimilanna

STH8-100 Series AC tengiliðar heimilanna eru fyrst og fremst hönnuð fyrir AC 50Hz (eða 60Hz), með metinni rekstrarspennu allt að 400V. Þeir eru með metinn rekstrarstraum allt að 100A undir AC-7A notkunarflokki og allt að 40A undir AC-7B notkunarflokki. Þessir tengiliðar eru notaðir til að stjórna litlu eða örlítið inductive álagi í íbúðarhúsnæði og svipuðum forritum, svo og til að stjórna álagi heimilanna. Varan er aðallega notuð á heimilum, hótelum, íbúðum, skrifstofubyggingum, opinberum byggingum, verslunarmiðstöðvum, íþróttastöðum osfrv. Til að ná sjálfvirkum stjórnunaraðgerðum. Fylgni staðla: IEC61095, GB/T17885.

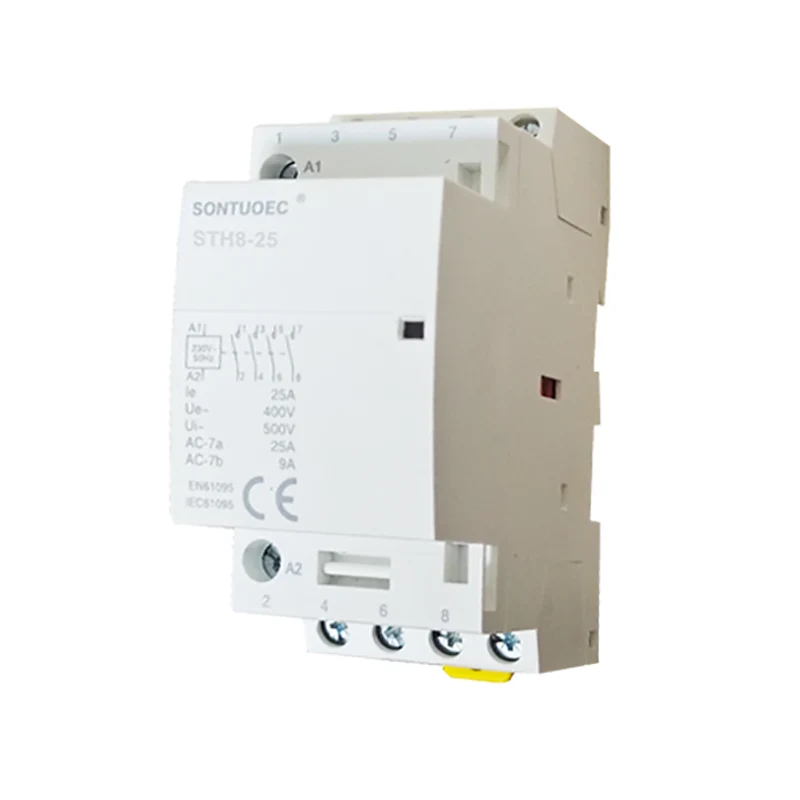

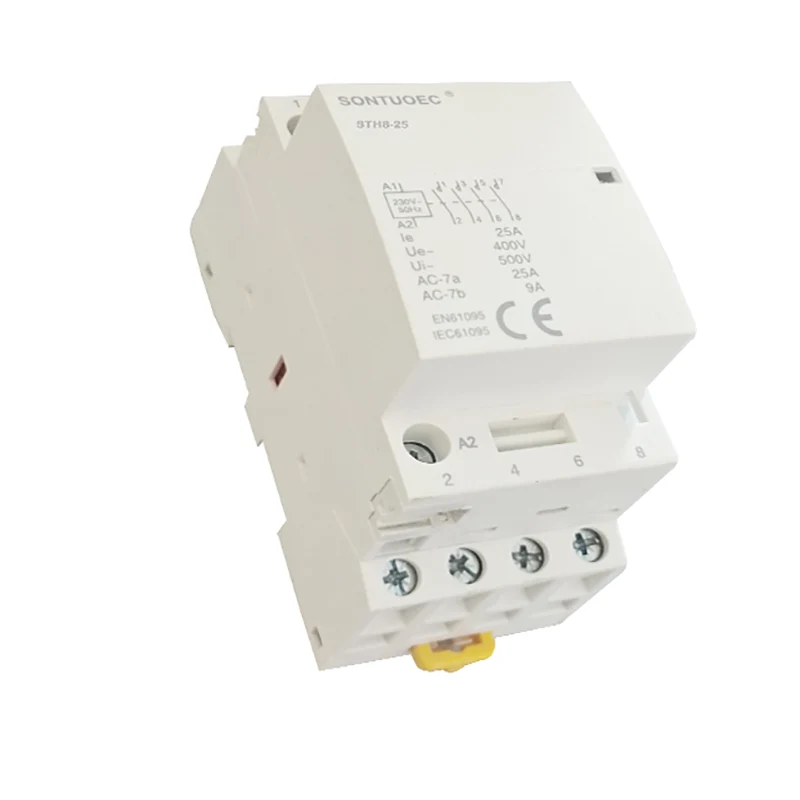

Fyrirmynd:STH8-25

Sendu fyrirspurn

Vörulýsing

Tegund	tengiliði
Einkunn a	16	20	25	32	40	63	100
Alnæmi	Já
BctsInfication Auka	Já
BACTC Stjórna hjálpar hjá gult Úrklippur	Já

Tegund					Breidd í 9mm einingar
1p	Einkunn (LN) AC-7A	Einkunn (LN) AC-7A	Stjórn Spenna (Vac) (50Hz)	Hafðu samband
	16a	6a	24	1no	2
	20a	7a	110	1nc
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1no+1nc
	25a	9a	230	2nc
	32a	12a	24	2no	4
	40a	18a	110	1no+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3nc
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3nc
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4nc
	25a	9a	230	2no+2nc 3no+1nc
	32a	12a	24	4no	6
	40a	18a	110	4nc
	63a	25a	230	2no+2nc 3no+1nc
	100a	_	24	4no	12
			110
			230

Aðalbygging

AC tengiliður heimilanna samanstendur venjulega af eftirfarandi hlutum:

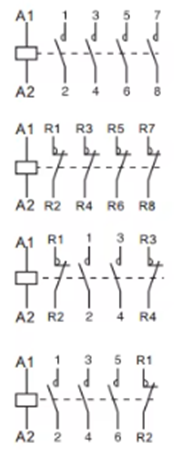

Tengiliðakerfi: þ.mt aðal tengiliði og tengiliðir. Aðal snertingin er notuð til að kveikja á og brjóta aðalrásina, sem venjulega hefur stærri stigstraum; Auka tengiliðurinn er notaður til að kveikja á og brjóta stjórnrásina, sem hefur minni metinn straum.

Rafsegulkerfi: Það samanstendur af járnkjarna, armatur og spólu. Þegar spólan er orkugjafi býr kjarninn til segulsviðs sem laðar að armature og lokar tengiliðum; Þegar spólan er afköst hverfur segulsviðið, armaturinn losnar og tengiliðin brotin.

Bogar slökkvunartæki: Notað til að slökkva boga þegar tengiliðirnir eru aftengdir og koma í veg fyrir að boga valdi skemmdum á tengiliðum.

Skel og fylgihlutir: Skelin er notuð til að vernda innri hluti gegn áhrifum ytra umhverfisins; Aukabúnaðurinn felur í sér festingar sviga, skautanna osfrv., Sem eru notaðir til að átta sig á uppsetningu og raflögn tengiliða.

Meginregla um rekstur

Vinnuregla AC tengiliða heimilanna er byggð á meginreglunni um rafsegulvökva. Þegar spólu er orkugjafi myndar járnkjarninn segulsvið sem laðar armaturinn og lokar tengiliðum; Þegar spólan er afköst hverfur segulsviðið, armaturinn losnar og tengiliðirnir eru aftengdir. Með því að stjórna orku og afneitun spólunnar er hægt að veruleika fjarstýringu og verndun heimilanna.

Tæknilegar breytur

Helstu tæknilegu breytur AC tengiliða heimilanna eru meðal annars spennu, metinn straumur, hlutfall tíðni, tengingar- og brotgetu og svo framvegis. Ákvarða skal val á þessum breytum í samræmi við raunverulegar aðstæður hringrásar heimilanna til að tryggja eðlilega notkun og örugga notkun tengiliða.

Metið spennu: vísar til spennustigsins þegar tengiliðurinn virkar venjulega.

Metinn straumur: vísar til hámarksstraums sem tengiliðurinn þolir í langan tíma undir hlutfallsspennu.

Metið tíðni: Tíðni aflgjafa þegar snertiflokkurinn virkar venjulega.

Að tengja og brjóta afkastagetu: Hámarksstraumurinn sem snertingin getur áreiðanlega tengst og brotnað við tilgreind skilyrði.
