Rafeindatækni tengiliður

Sontuoec Hágæða rafeindatækni tengiliður er aðallega beitt í hringrásinni sem er metin spennu upp að 660V, AC 50Hz eða 60Hz, sem er metin upp í 95A, til að búa til og brjóta, oft byrja og stjórna AC mótornum. Samhliða hjálparsamskiptablokkinni, tímastillingu og vél-innilokunarbúnaði o.s.frv., Verður það seinkunarsambandið, vélrænt samtengingarlokandi tengiliður, Star-Delta ræsir. Það breytist í rafsegulræsara þegar það vinnur saman með samsvarandi hitauppstreymi, sem getur verndað ofhleðslurásina. Tengiliðurinn er framleiddur samkvæmt IEC60947-4-1.

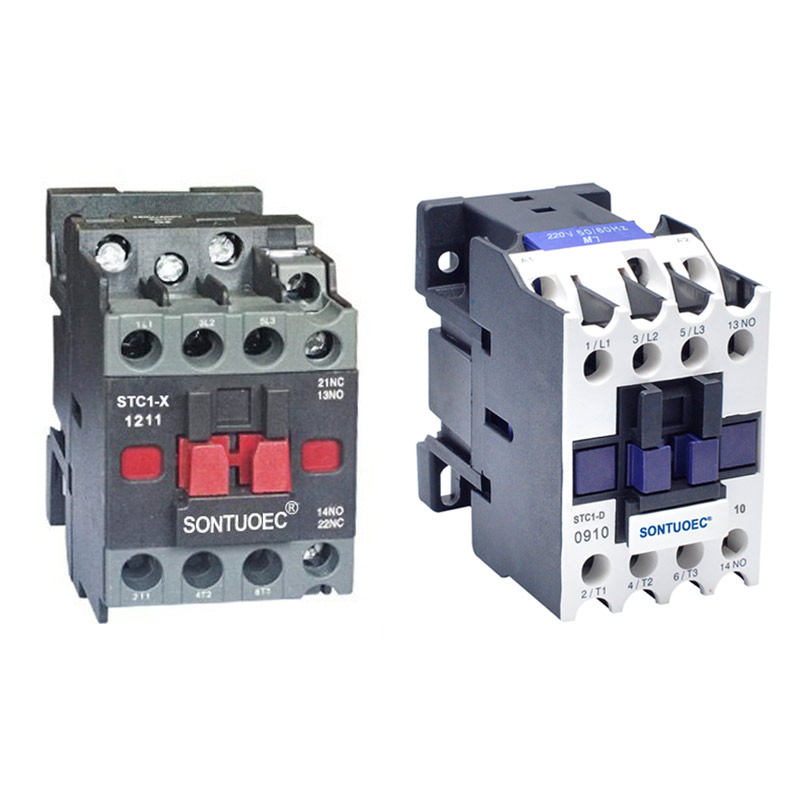

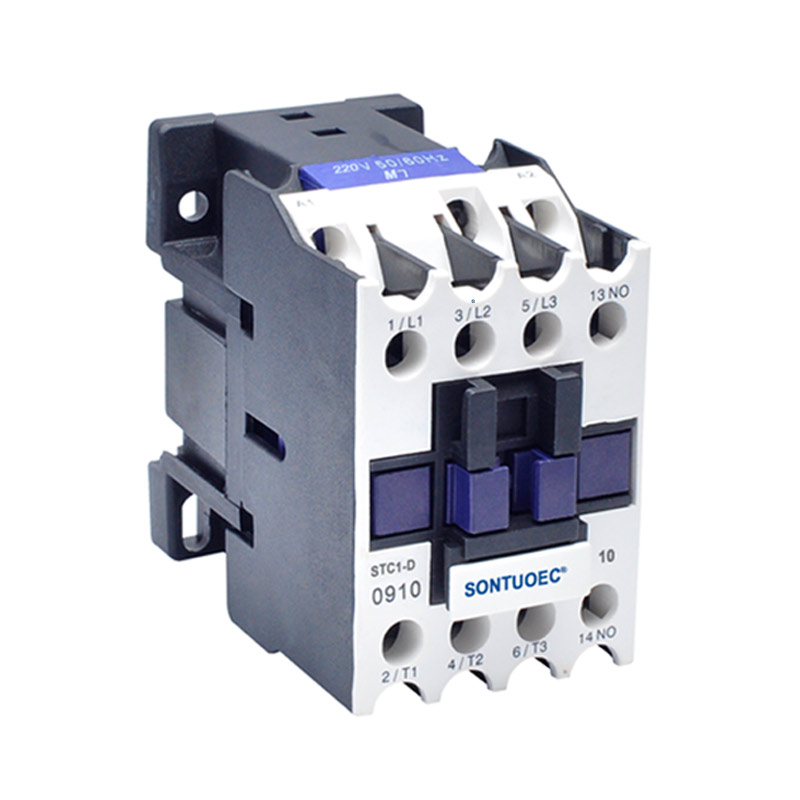

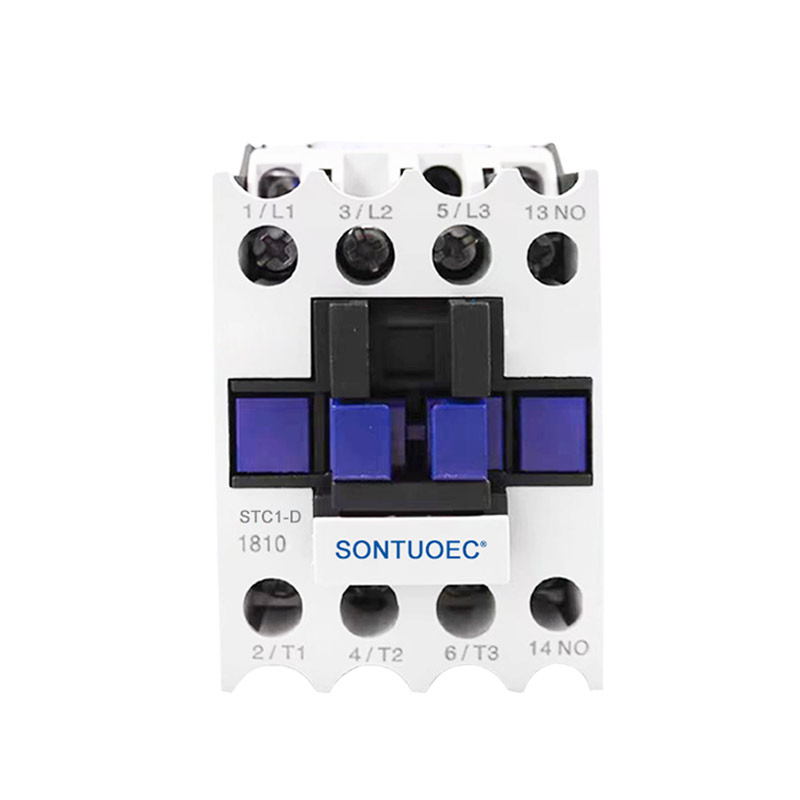

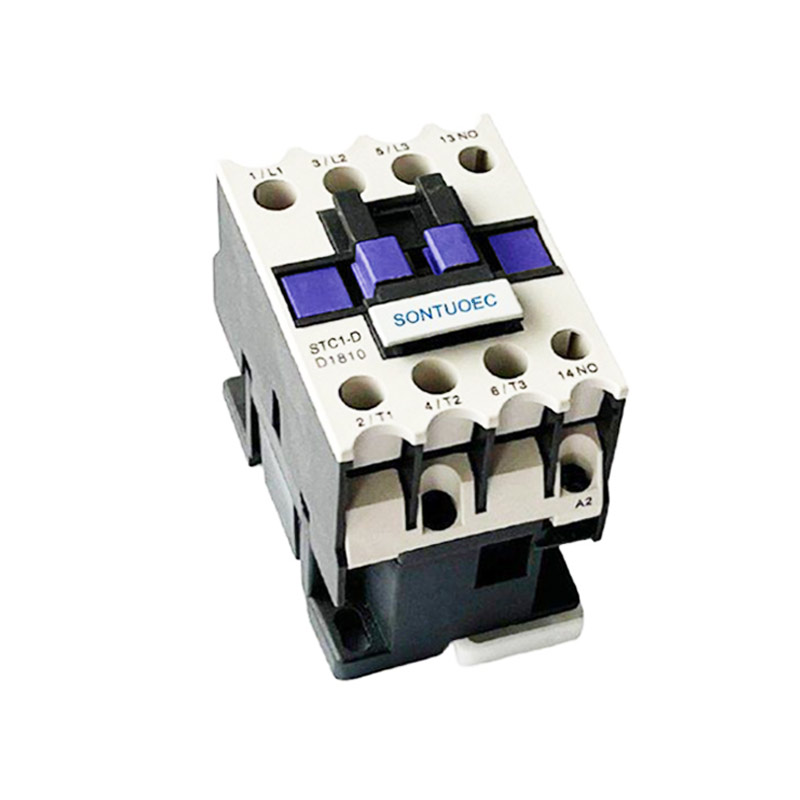

Fyrirmynd:STC1-D

Sendu fyrirspurn

Vörulýsing

Tegund		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Metinn vinnustraumur (A)	AC3	9	12	18	25	32	40	50	65	80	95
Metinn vinnustraumur (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Hefðbundin aflstig 3 fasa mótorar 50/60Hz í flokknum AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Metinn hitastraumur (A)		20	20	32	40	50	60	80	80	125	125
Rafmagnslíf	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Rafmagnslíf	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vélrænt líf (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Fjöldi tengiliðanna	3p+nr					3p+nc+nr

Vörueiginleikar

Mikil afköst: Rafeindatækni tengiliðir eru hannaðir til að vera minnstu, léttustu og lægstu innsiglaðir tengiliðar í greininni, með núverandi einkunnir allt að 500a (við 85 ° C) og truflunargetu 2000a (við 320VDC).

Orkunýtni: Innbyggður spólu orkusparnaður starfar aðeins við 1,7W geymslukraft (við 12VDC) og getur takmarkað öfugan rafsegulkraft (EMF) við 0V.

Öryggi: Varan er hermetískt innsigluð til innra öryggis og getur starfað í sprengiefni eða hörku umhverfi án oxunar eða mengunar spólu eða tengiliða, þar með talin löng tímabil þar sem ekki er aðgerð.

Fjölhæfni: Valfrjáls tengiliðir eru til staðar til að auðvelda eftirlit með stöðu rafmagnssamskipta. Einnig er með sveigjanlegar spólu/rafmagnstengingar.
