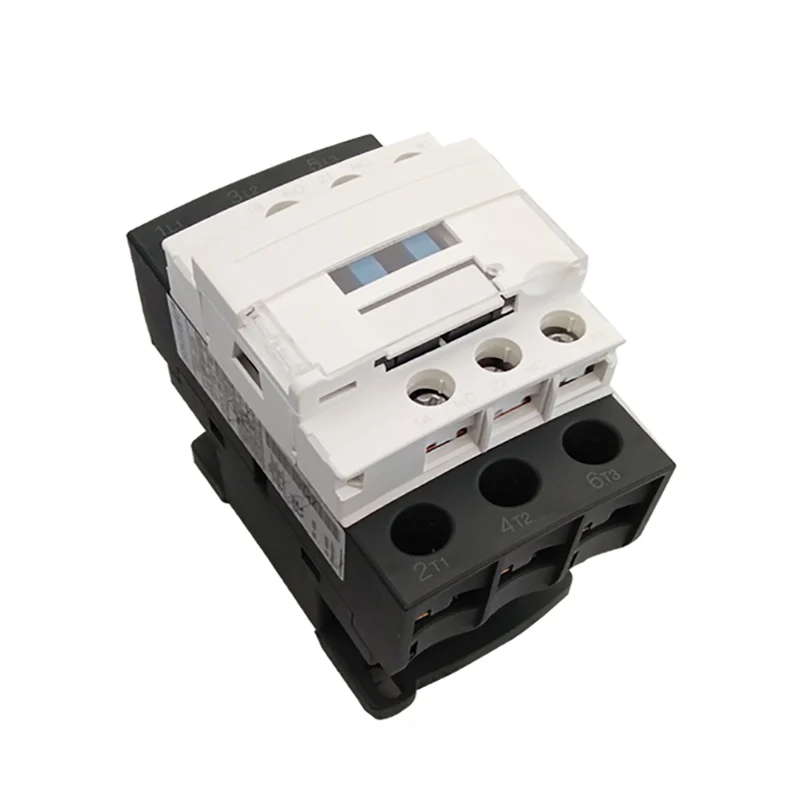

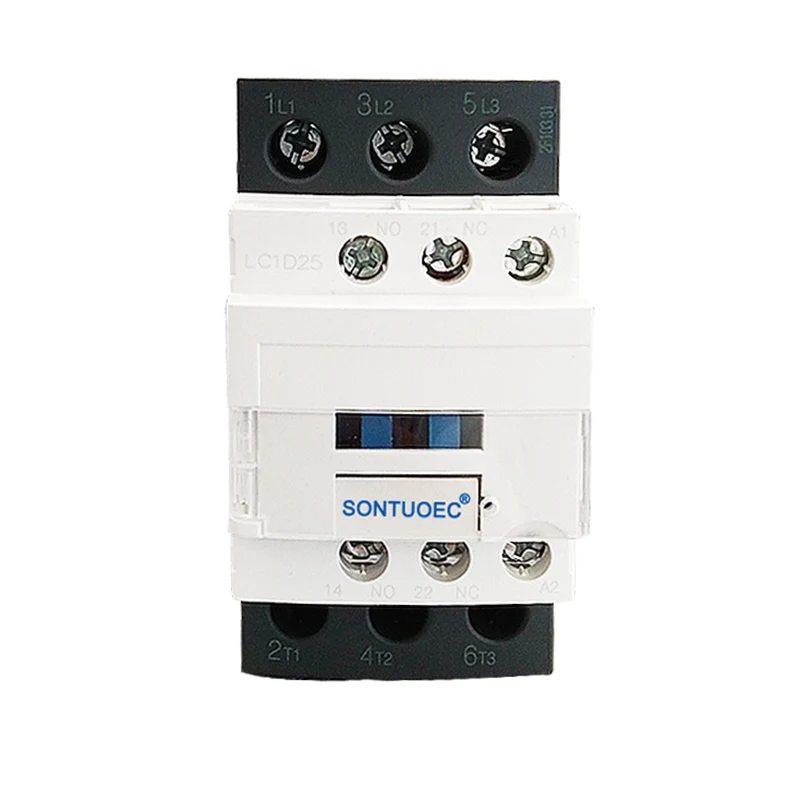

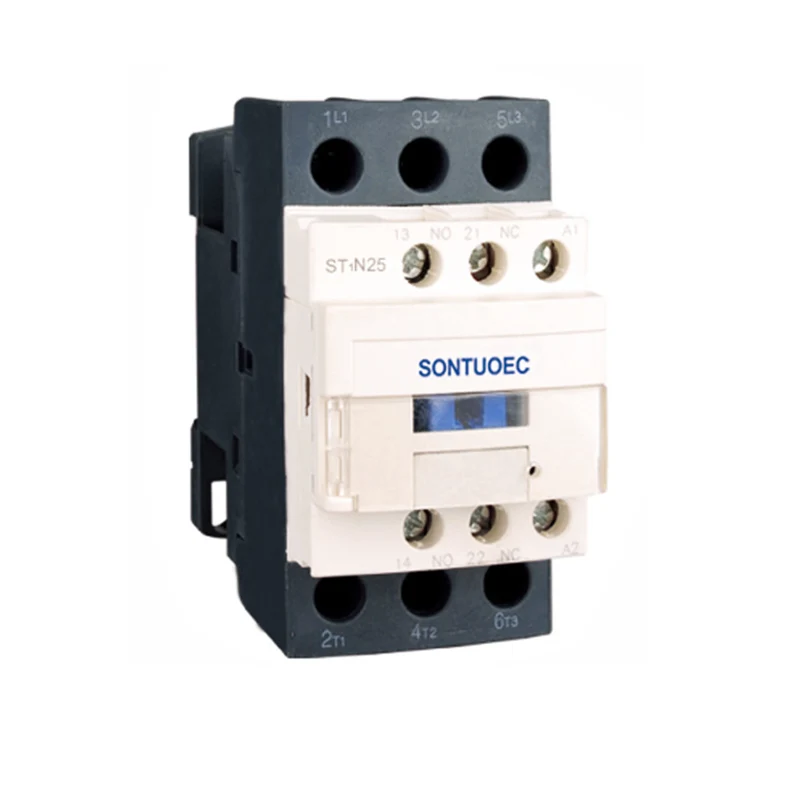

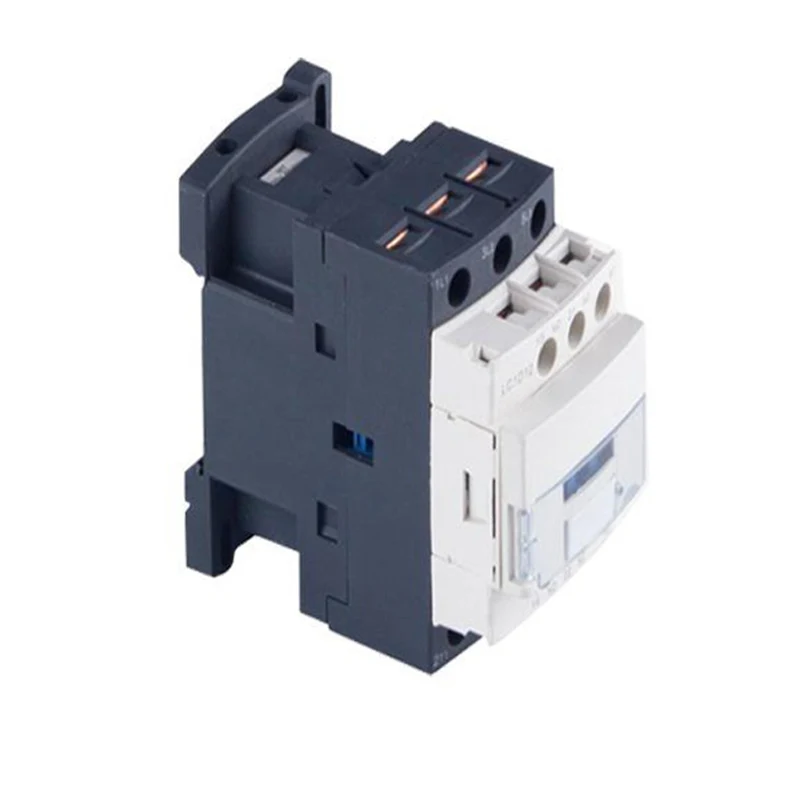

CJX2 3P 25A AC tengiliður

CJX2 3P 25A AC tengiliður er hentugur til að tengja og brjóta hringrás yfir langar vegalengdir, svo og fyrir tíð upphaf og stjórnun á AC mótorum. Að auki er hægt að nota það með viðeigandi hitauppstreymi til að mynda rafsegulræsara til að vernda hringrásir þar sem of mikið af rekstri getur komið fram.

Fyrirmynd:ST1N

Sendu fyrirspurn

Vörulýsing

Tegund		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Metinn vinnustraumur (A)	AC3	9	12	18	25	32	40	50	65	80	95
Metinn vinnustraumur (A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
StandardPower einkunnir 3 fasa Motors 50/60Hz samflokk AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Metinn hitastraumur (A)		20	20	32	40	50	60	80	80	125	125
Rafmagnslíf	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Rafmagnslíf	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vélrænt líf (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Fjöldi tengiliðanna	3p+nr					3p+nc+nr
Fjöldi tengiliðanna	3p+nc					3p+nc+nr

Skipulagsaðgerðir

Verndunarhönnun: CJX2 3P 25A AC Contactor samþykkir verndarbyggingu, sem einkennist af litlu magni, léttri þyngd, litlum orkunotkun og langri ævi.

Beinvirkni aðgerðauppbygging: Aðgerðauppbygging þess er beinvirk og tengiliðirnir eru tvöfaldur-brot, sem bætir áreiðanleika og öryggi snertingar.

Hægt er að bæta við tengiliðahópinn af blokkum: Auka tengiliðahópi, loft seinkunarhöfuð, vélrænni samlæsingarkerfi og öðrum íhlutum er hægt að bæta við í samræmi við þarfir notandans til að mynda tímabólgu, afturkræfan snertingu, stjörnu-delta ræsara og aðrar afleiddar seríur vörur.

Tæknilegar breytur

Helstu tæknilegu breytur CJX2 (ST1N) Series AC Contactor fela í sér:

Metið spenna: þar á meðal 36V, 110V, 127V, 220V, 380V og önnur stig til að mæta þörfum mismunandi raforkukerfa.

Metinn straumur: Samkvæmt mismunandi gerðum er metið straumur á bilinu 9a til 95a.

Spóluspenna: AC spóluspenna inniheldur 24v, 36V, 48V, 110V, 220V, 380V, o.fl.

Vélrænt og rafmagnslíf: Vélrænt líf getur verið allt að milljónum sinnum og rafmagnslífið er einnig tiltölulega hátt, sem tryggir langtíma stöðugan rekstur snertisins.

Uppsetning og viðhald

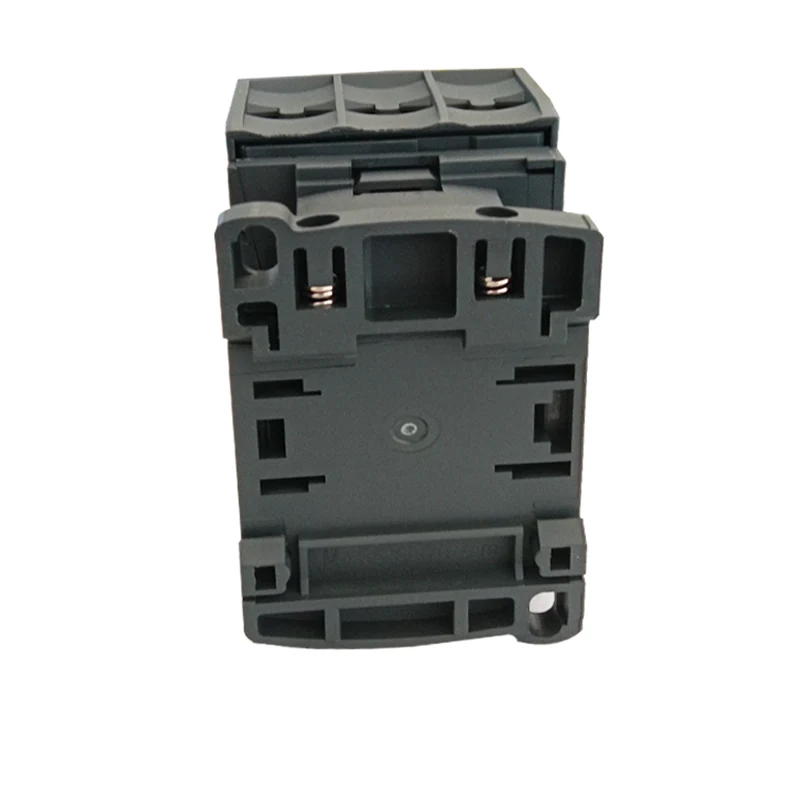

Uppsetning: Hægt er að festa CJX2 AC tengiliða með tveimur skrúfum eða 35mm (eða 75mm) leiðarbraut, sem er þægileg og fljótleg. Athuga skal viðeigandi tæknilegar upplýsingar fyrir uppsetningu til að tryggja samræmi við uppsetningarskilyrðin.

Viðhald: Athugaðu alla hluta vörunnar reglulega meðan á notkun stendur, sem krefst þess að færanlegir hlutar séu ekki fastir og festingar séu ekki lausir. Ef það er einhver tjón, ætti að skipta um það í tíma til að tryggja eðlilega notkun tengiliða.

CJX2 3P 25A AC Contactor
