AC segulmagnaðir tengiliður

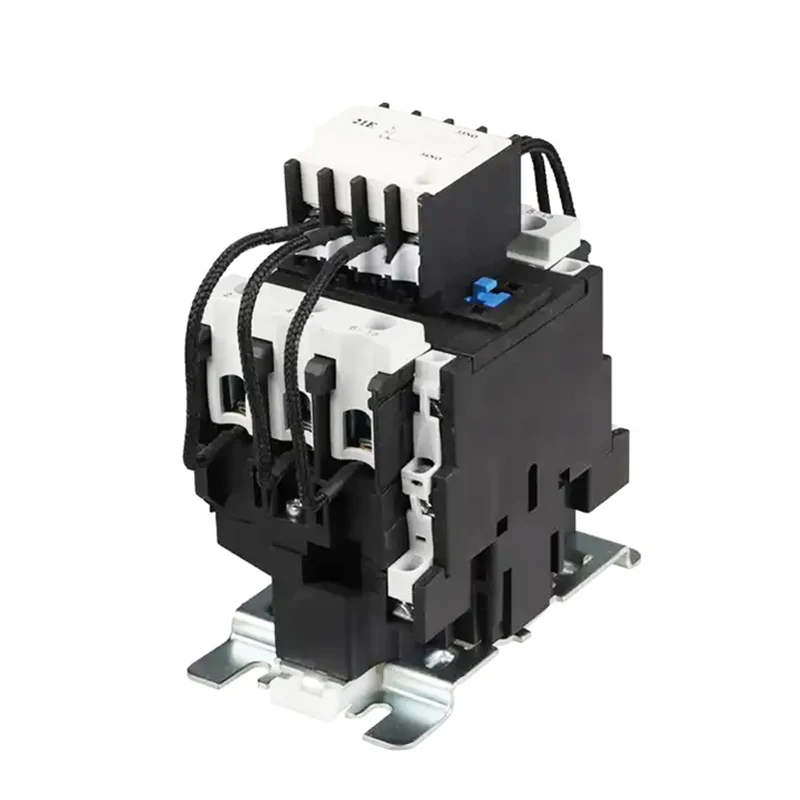

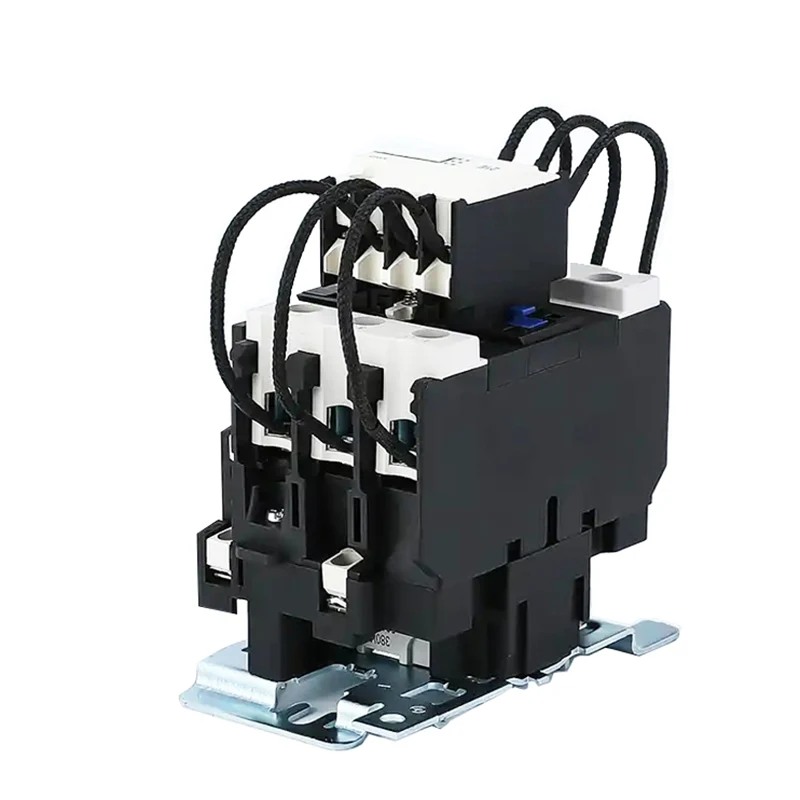

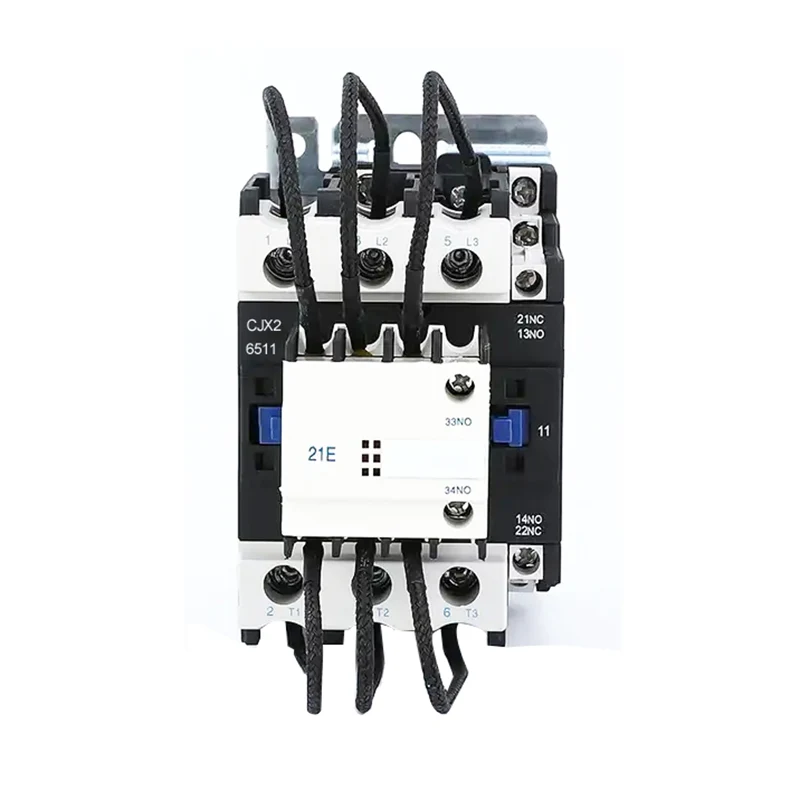

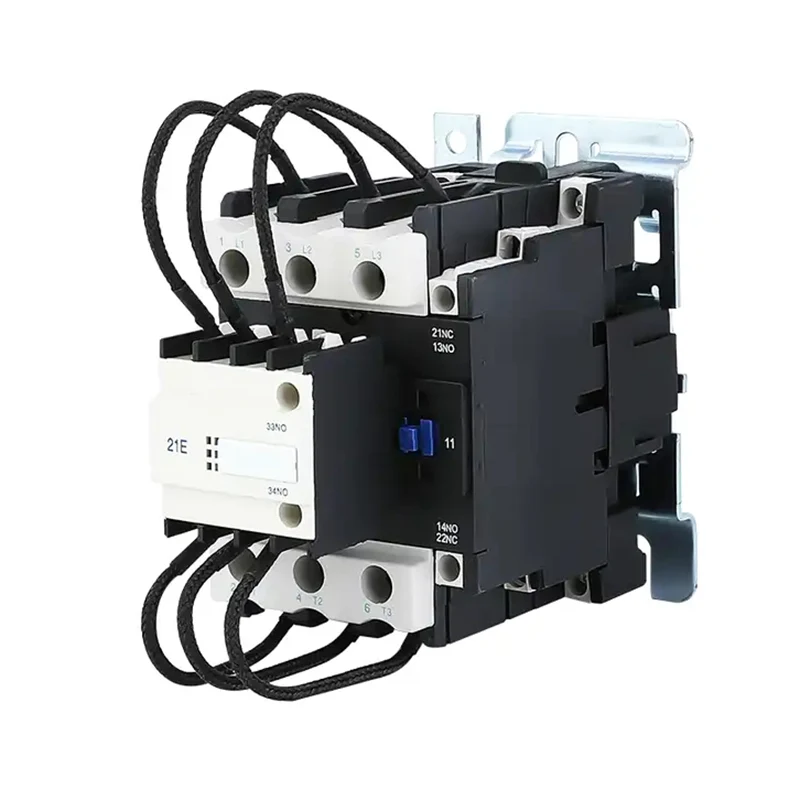

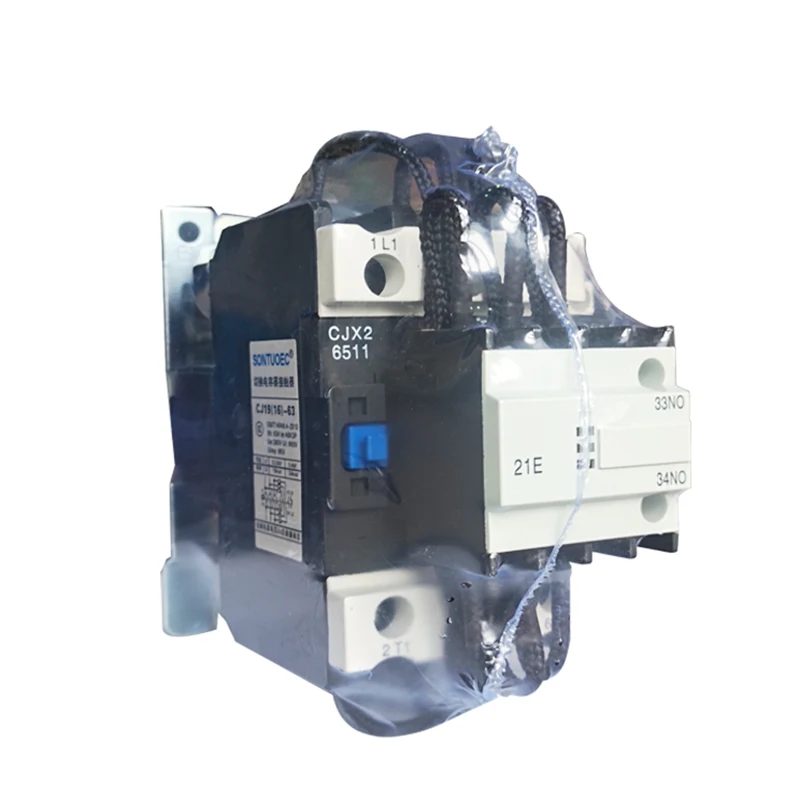

SCJ19 Skiptaþétti Tegund tengiliðar er notaður í rafmagnsneti AC 50Hz eða 60Hz, allt að 380V, til að stjórna eða skipta um LV þétti stjórnunarbúnað í LV viðbragðs rafrás. Með antisurge tæki getur það dregið úr áhrifum lokunar bylgja og komið í veg fyrir ofhleðslu sem brot.

Meginregla um rekstur

Rekstrarregla AC segulmagns tengiliða er byggð á rafsegulvökva og segulkrafti. Þegar spólu er orkugjafi laðar segulsviðið myndaðan járnkjarnann og lokar tengiliðunum og opnar þannig hringrásina. Þegar spólu er afkastamikið hverfur segulsviðið, járnkjarninn endurstillir undir verkun vorsins, snertingin er brotin og hringrásin aftengd. Á þennan hátt gerir AC segulmagnaðir snertingu grein fyrir stjórn AC hringrásarinnar.

Uppbygging og samsetning

AC segulmagnaðir tengiliður er aðallega samsettur af eftirfarandi hlutum:

Rafsegulkerfi: Inniheldur íhluti eins og spólu, kjarna og armatur, sem eru lykilhlutarnir til að búa til segulsvið og segulmagnaðir verkun.

Tengiliðakerfi: Inniheldur aðal tengilið og tengilið sem er notað til að kveikja og slökkva á hringrásinni. Helstu tengiliðir eru venjulega notaðir til að bera stærri strauma en tengiliðir eru notaðir til að átta sig á ýmsum stjórnunaraðgerðum.

Bogar slökkvunartæki: Notað til að slökkva boga þegar tengiliðurinn er aftengdur og kemur í veg fyrir að boga skaði snertingu.

Aðrir þættir: svo sem uppsprettur, sviga, hús osfrv., Eru notaðir til að laga og styðja íhlutina til að tryggja eðlilega notkun tengiliða.

Uppbyggingaraðgerðir

1. Tengiliðurinn settur saman með núverandi takmörkuðu viðnám, fær um að takmarka bylgja skiptingu innan leyfilegs gildi.

2. Tengiliðurinn er með beinan hátt í tvískiptum uppbyggingu, verkunarbúnaður er lipur, auðvelt að athuga með höndunum, samningur uppbyggingarinnar til að skipta um tengiliði.

3. Vitnandi lokar blokk varin með hlíf, örugg og áreiðanleg.

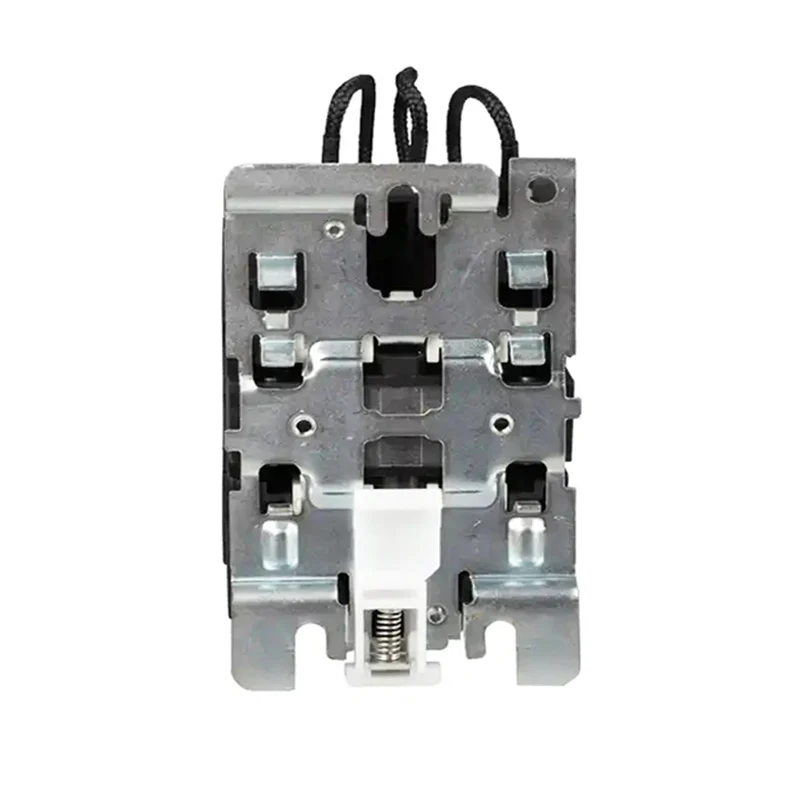

4.Það er hægt að festa með skrúfum, eða á 35/75mm venjulegu járnbrautum.

Vinnu- og uppsetningarskilyrði

(1) Umhverfishitastig: -5 ℃- +40 ℃, meðalhitastigið ætti ekki að vera yfir +35 ℃ á 24 klukkustundum.

(2) Aðstæður í andrúmsloftinu: Andrúmsloft raka undir 50% þegar +40 ℃. Raki í andrúmslofti getur verið hærri við lægra hitastig. Í vætasta mánuði er meðaltal lægsta hitastigs + 25 ℃ fyrir meðaltal með hámarks rakastigi 90%, og miðað við hitastigsbreytingu og gerist vegna þess að varan á yfirborði hlaupsins.

(3) Hæð ekki hærri en 2000 milljónir við uppsetningu.

(4) mengunarflokkur: 3 flokkur

(5) Uppsetningarflokkur: III

(6) Uppsetningarástand: Festingaryfirborð og halli lóðrétta plansins er ekki meira en ± 5 °, og engin marktæk áhrif og titringur, hristir staðinn.

Helstu eiginleikar

Áreiðanleg vinna: AC segulmagnaðir tengiliður er úr hágæða efnum og háþróaðri framleiðsluferli, sem hefur mikla áreiðanleika og stöðugleika.

Langt þjónustulíf: Tengiliðakerfið er úr slitþolnum efnum, sem þolir stóran straum- og spennuáföll, sem lengir þjónustulífið.

Auðvelt að viðhalda: Uppbyggingin er sæmilega hönnuð, auðvelt að taka í sundur og gera við, draga úr viðhaldskostnaði.

Ýmsar forskriftir: Til að mæta þörfum mismunandi notenda hefur AC segulmagnaðir tengiliður margvíslegar forskriftir og gerðir til að velja úr, þar með talið mismunandi straumstig, spennustig og tengiliðasamsetningar.
