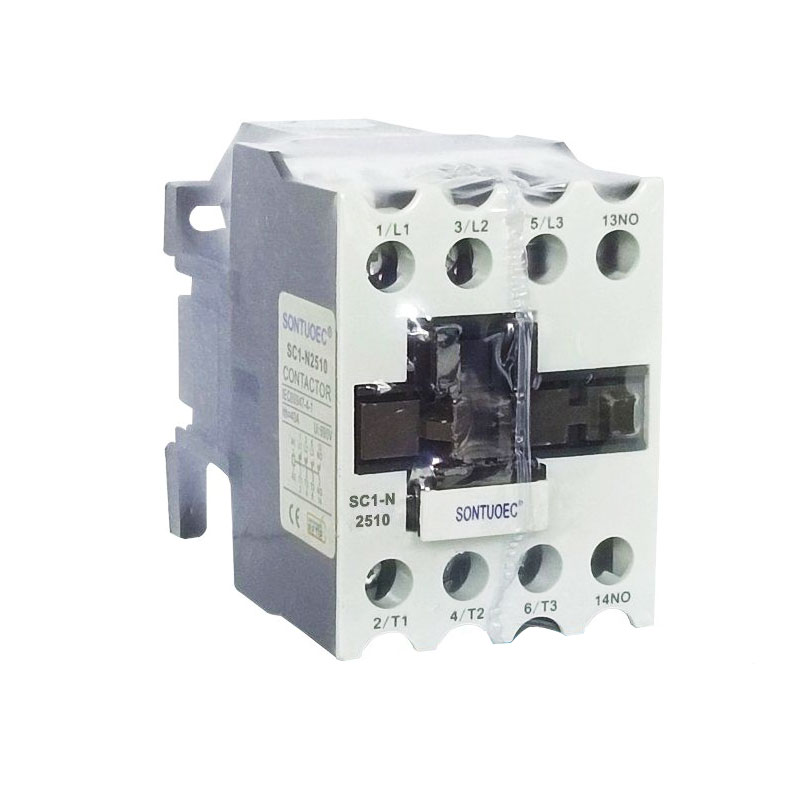

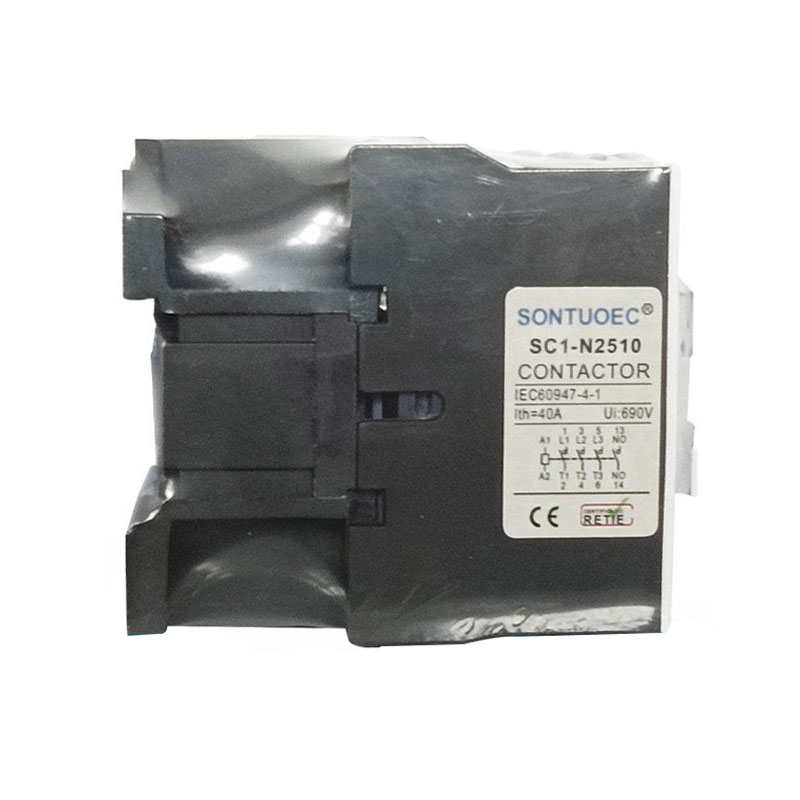

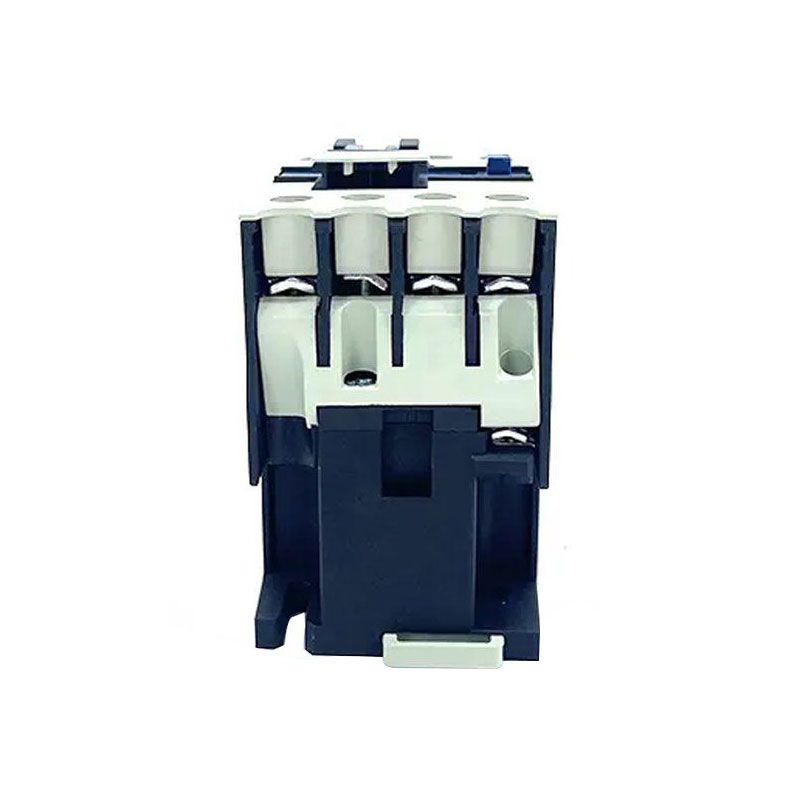

3 póla AC tengibúnaður

3 póla riðstraumssnertibúnaður er riðstraumssnertibúnaður með þremur sjálfstæðum tengiliðum (eða pólum), sem hver um sig stjórnar einum áfanga þriggja fasa raforkukerfis. Meginhlutverk þess er að fjarstýra ræsingu, stöðvun og bakfærslu þriggja fasa mótora eða annarra þriggja fasa álags. Með því að stjórna kveikt og slökkt á þessum þremur tengiliðum getur það gert sér grein fyrir tengingu og aftengingu þriggja fasa hringrásarinnar og þannig stjórnað vinnustöðu rafmagnsálagsins.

Sendu fyrirspurn

Vörulýsing

Fyrirmynd	Stærð tveggja fasa sqirlel-								Málhitunarstraumur 1.(A)
	Mál afl (KW)				Málstraumur (A)
	220V-240V	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

Uppbygging og starfsregla

Uppbygging:

Rafsegulkerfi: inniheldur íhluti eins og spólur, kjarna osfrv., sem eru notaðir til að mynda segulflæði til að knýja opnun og lokun snertikerfisins.

Tengiliðakerfi: þar á meðal aðaltengiliður og aukatengiliður. Aðalsnertingin er notuð til að bera mikinn straum og hjálparsnertingin er notuð til að átta sig á sendingu og endurgjöf stýrimerkja.

Bogaslökkvibúnaður: Notaður til að slökkva ljósbogann sem myndast þegar snertingin er aftengd til að verja snertið gegn skemmdum.

Skel: notað til að vernda innri hluti frá ytra umhverfi.

Vinnureglur:

Þegar spólan er spennt myndar járnkjarna segulmagn og dregur að snertikerfið til að lokast, sem gerir þriggja fasa hringrásina opna.

Þegar spólan er rafmagnslaus missir járnkjarnan segulmagn sitt og snertikerfið aðskilur undir virkni gormsins til að aftengja þriggja fasa hringrásina.

Í þriðja lagi, umsókn og val

Umsóknir:

3 Pole AC Contactor er mikið notaður í iðnaðar sjálfvirkni, raforkukerfi og sjálfvirkni í byggingum.

Það er hægt að nota til að stjórna aðgerðum eins og ræsingu, stöðvun og bakka þriggja fasa mótora.

Það er einnig hægt að nota til að átta sig á fjarstýringu og vernd raforkukerfis.

Val:

Þegar þú velur 3 póla riðstraumssnertibúnað ætti að hafa í huga þætti eins og málspennu, málstraum og álagsgerð raforkukerfisins.

Straummatið ætti að vera meira en eða jafnt og hámarks rekstrarstraumur álagsins.

Spennustigið ætti að aðlaga að spennustigi raforkukerfisins.

3 Pole AC Contactor
