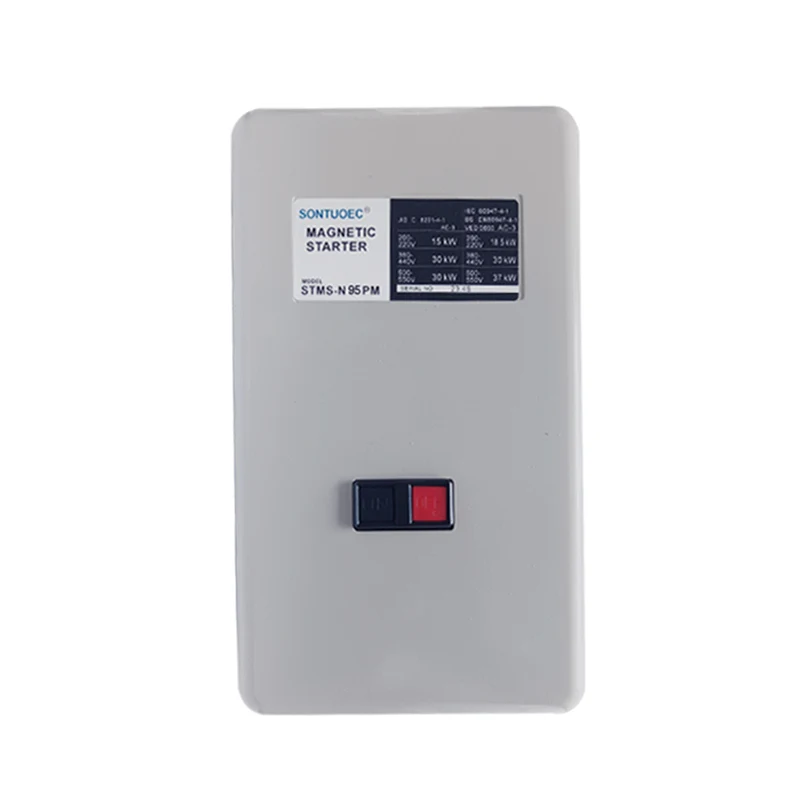

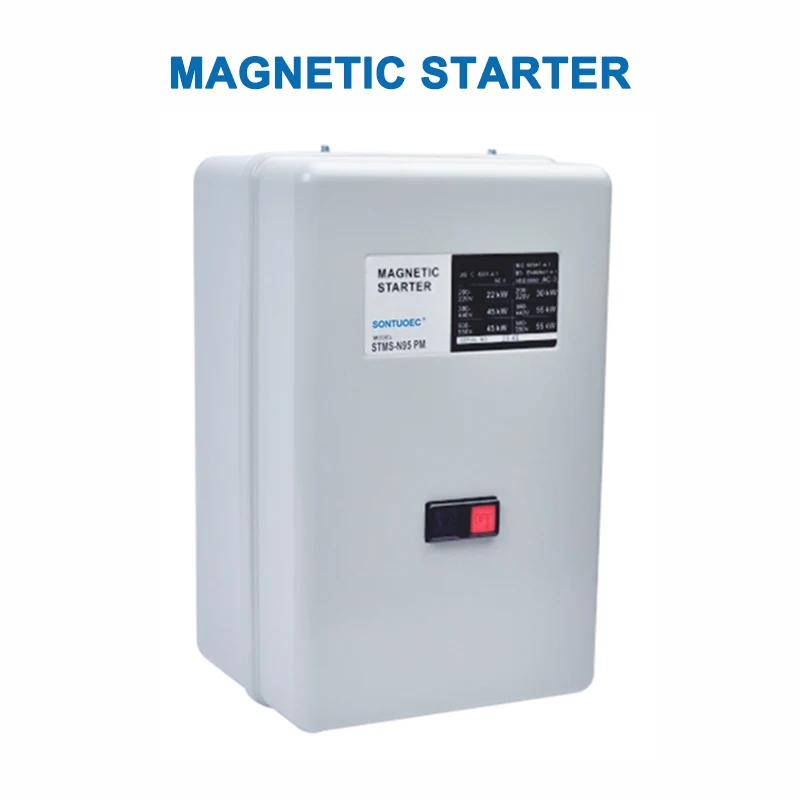

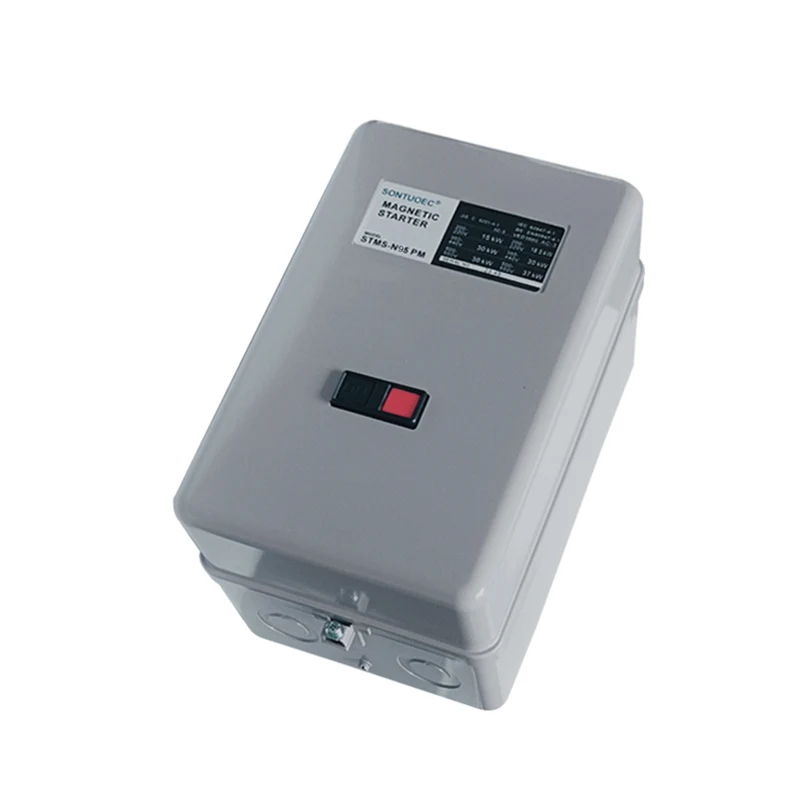

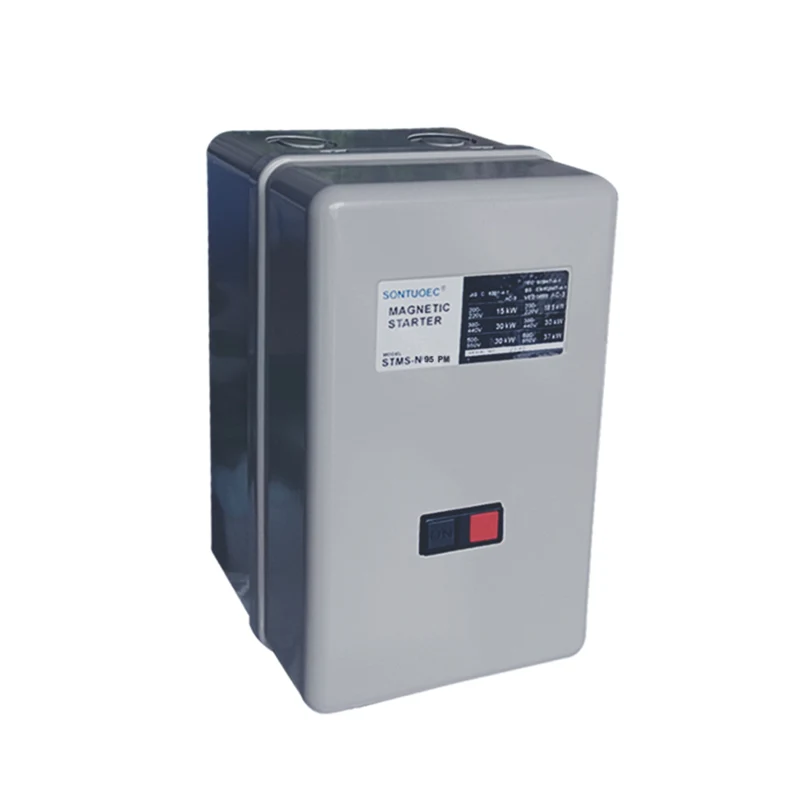

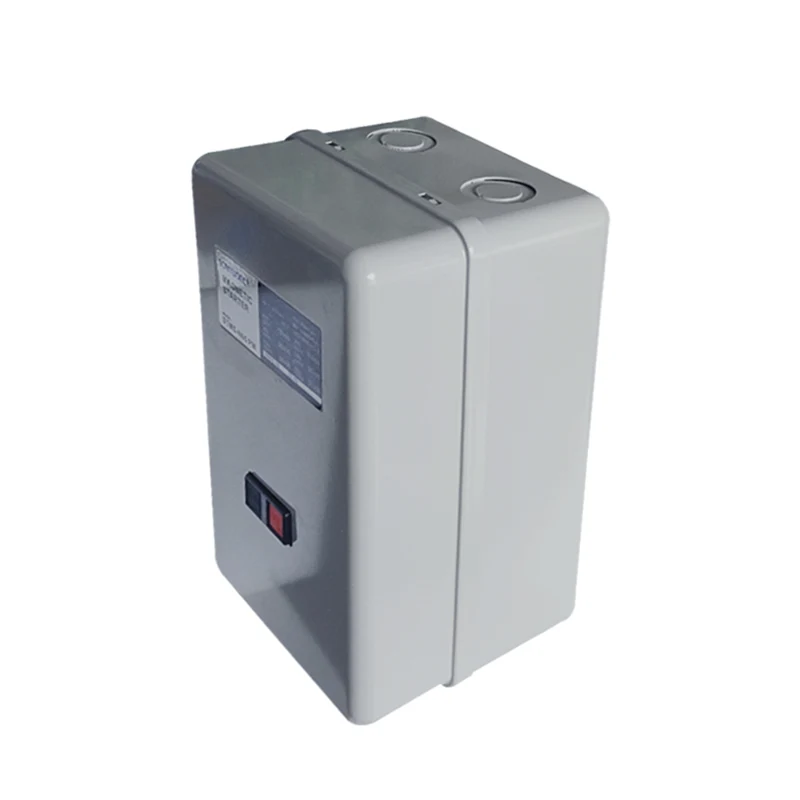

Þriggja fasa mótor ræsir opnast og lokar rafmagnssamböndunum sem eru tengdir samhliða mótornum í gegnum segulmagnaðir tengilið til að átta sig á mótor byrjun og stöðvunarstýringu. Á sama tíma hefur það einnig ofhleðsluvörn, sem getur sjálfkrafa skorið af hringrásinni þegar mótorinn er ofhlaðinn til að verja mótorinn gegn skemmdum.
Helstu tæknilegar breytur:
Tegund | STMS-N10/12 | STMS-N18 | STMS-N20 | STMS-N21 | STMS-N25 | STMS-N35 | STMS-N50 | STMS-N65 | STMS-N80 | STMS-N95 | |
KW/HP (AC-3) Reted Power (AC-3) IEC60947-4 |
220v | 2.2/3 2.7/3.5 | 3.7/5 | 4/5.5 | 4/5.5 | 5.5/7.5 | 7.5/10 | 15/18.5 | 18.5/22 | 22/30 | 30/35 |
380V | 2,7/3,5 4/5,5 | 5.5/7.5 | 7.5/10 | 7.5/10 | 11/15 | 15/18.5 | 22/25 | 25/30 | 37/45 | 45/55 | |
Reted straumur (AC-3) GB14048.4 |
220v | 11/13 | 18 | 20 | 20 | 26 | 35 | 50 | 65 | 80 | 95 |
380V | 7/9 | 13 | 20 | 20 | 25 | 32 | 50 | 65 | 80 | 95 | |
Lagt aftur af hitunarstraumi (A) | 20 | 25 | 32 | 50 | 60 | 80 | 100 | 135 | 150 | ||
Reted embættismol (V) 660 660 | |||||||||||
Aucicary snerting AC-15 |
Hafðu samband | Standard | 1no | 1no+1nc | 2no+2nc | ||||||
Endurtókst núverandi (A) | 220v | 1.6 | |||||||||
380V | 0.95 | ||||||||||
Gerðareinkunn | LP30 | ||||||||||
Machanical líf | 1000 | 500 |

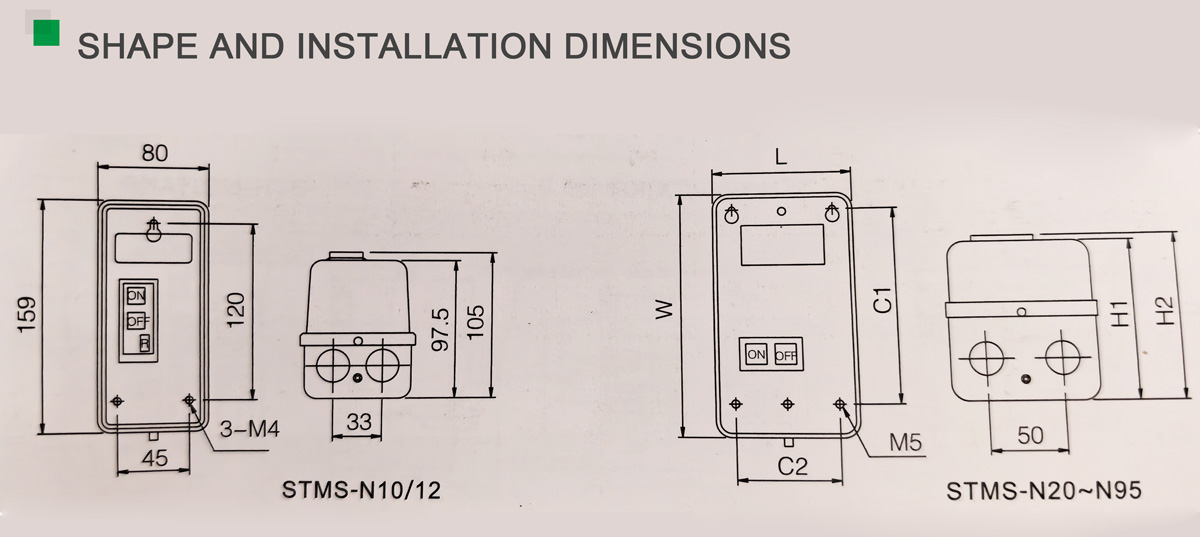

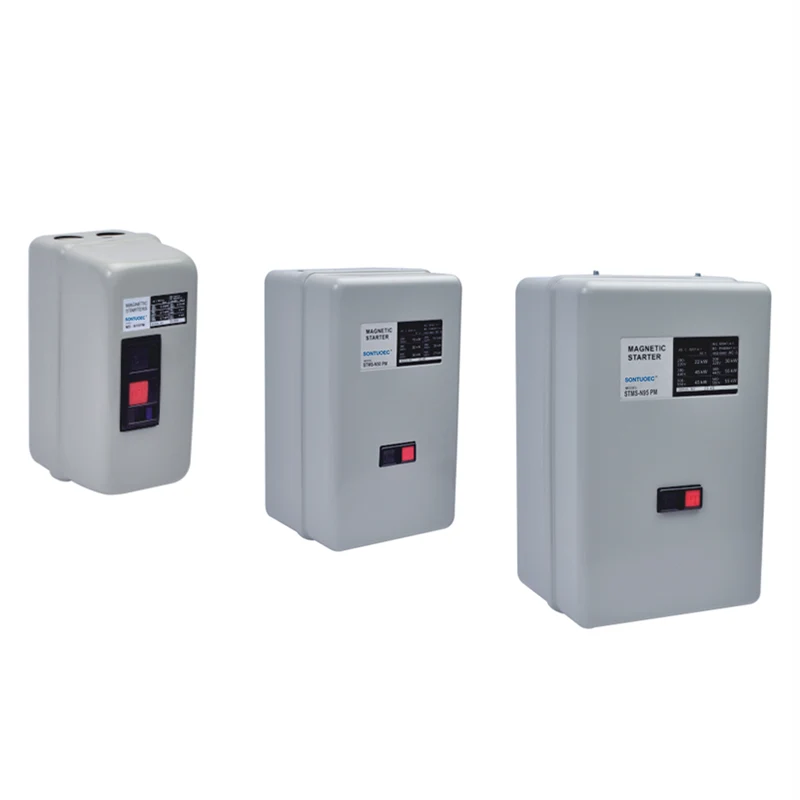

Tegund | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Meginregla um rekstur

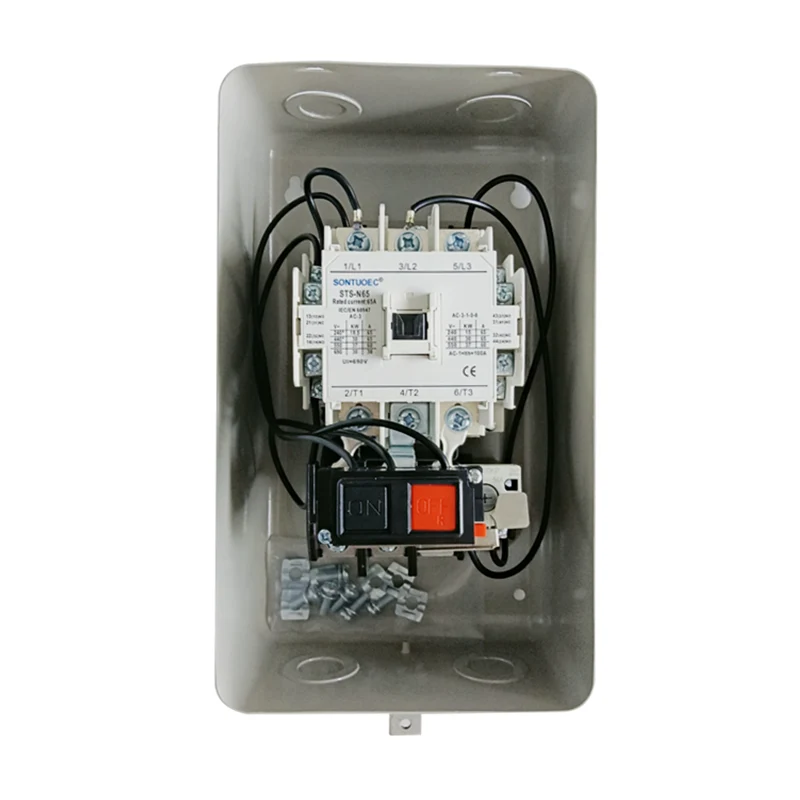

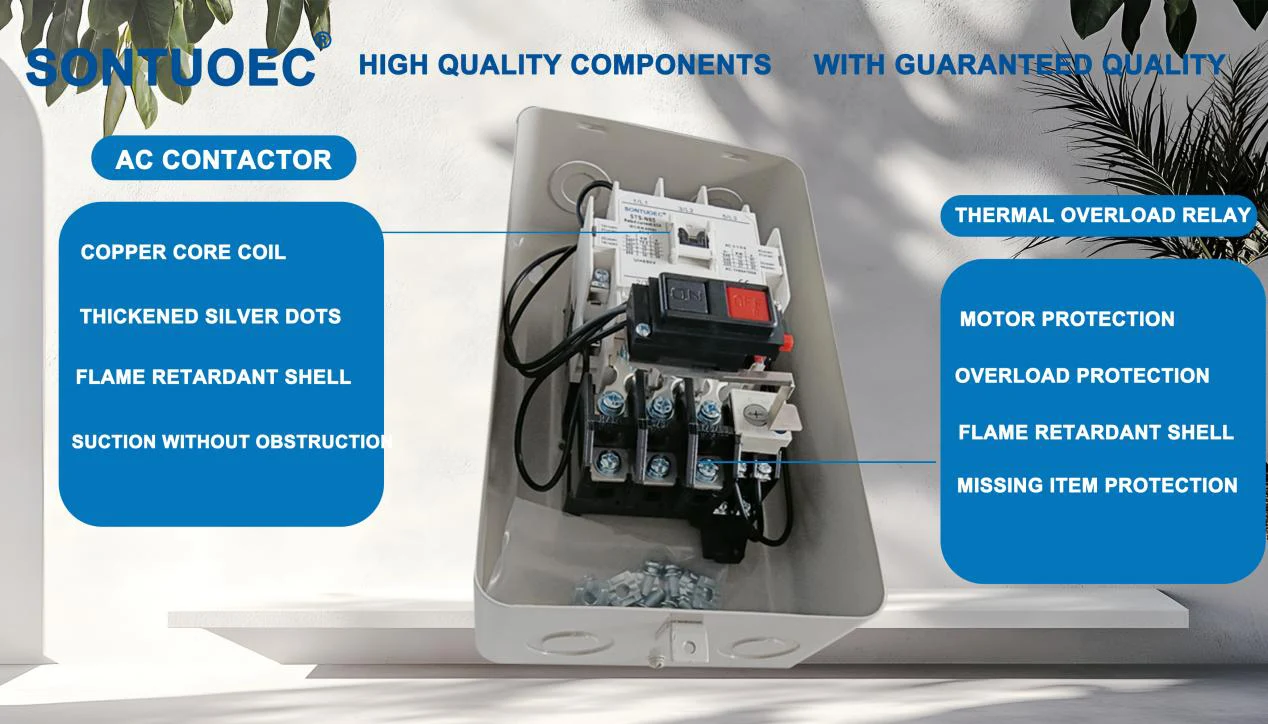

Vinnureglan í þriggja fasa segulmótorstartinum er byggð á meginreglunni um rafsegulvökva. Þegar segulmagnaðir snertispólan er orkugjafi býr það til segulsvið, sem laðar armaturinn til að bregðast við og loka tengiliðum og kveikir þannig á aflgjafa til mótorsins. Þegar nauðsynlegt er að stöðva mótorinn er aflgjafinn að segulmagnaðir snertispólan skorinn af, segulsviðið hverfur, armaturinn endurstillir, tengiliðirnir eru brotnir og mótorinn hættir í gangi. Á sama tíma mun ofhleðslu gengi fylgjast með rekstrarstraumi mótorsins, þegar straumurinn fer yfir stillt gildi, mun það kalla fram ofhleðsluvörn og skera af hringrásinni.
Ofhleðsluverndaraðgerð: Þriggja fasa segulmótor ræsirinn er með innbyggt ofhleðslu gengi, sem getur sjálfkrafa skorið af hringrásinni þegar mótorinn er ofhlaðinn og verndað mótorinn gegn skemmdum.
Byrjunarstýring: Stjórnun mótors er að veruleika með segulmagni, sem hefur áreiðanlegt aðgerðareinkenni og langan þjónustulíf.

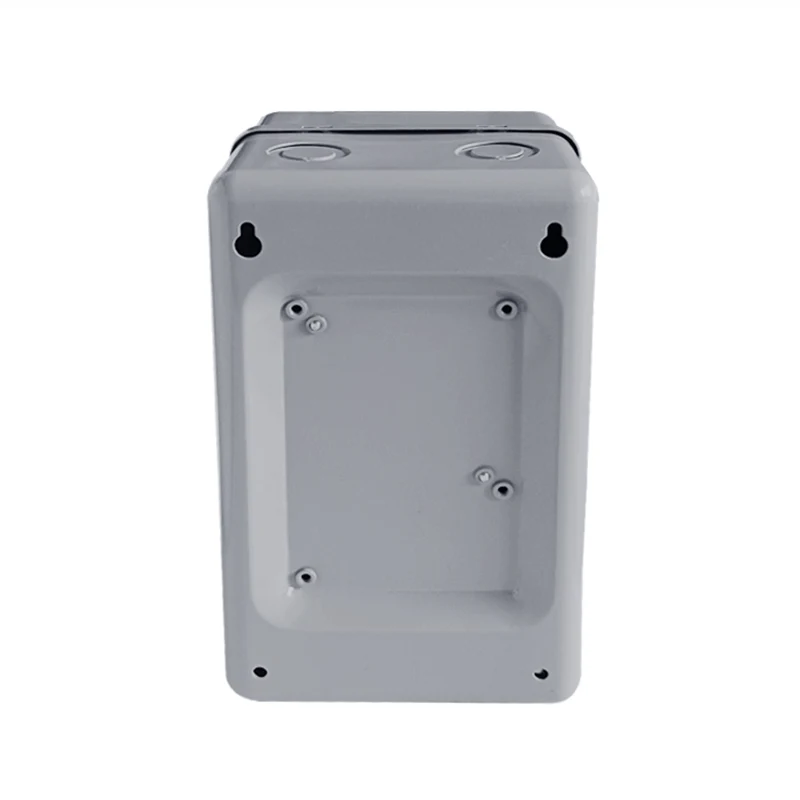

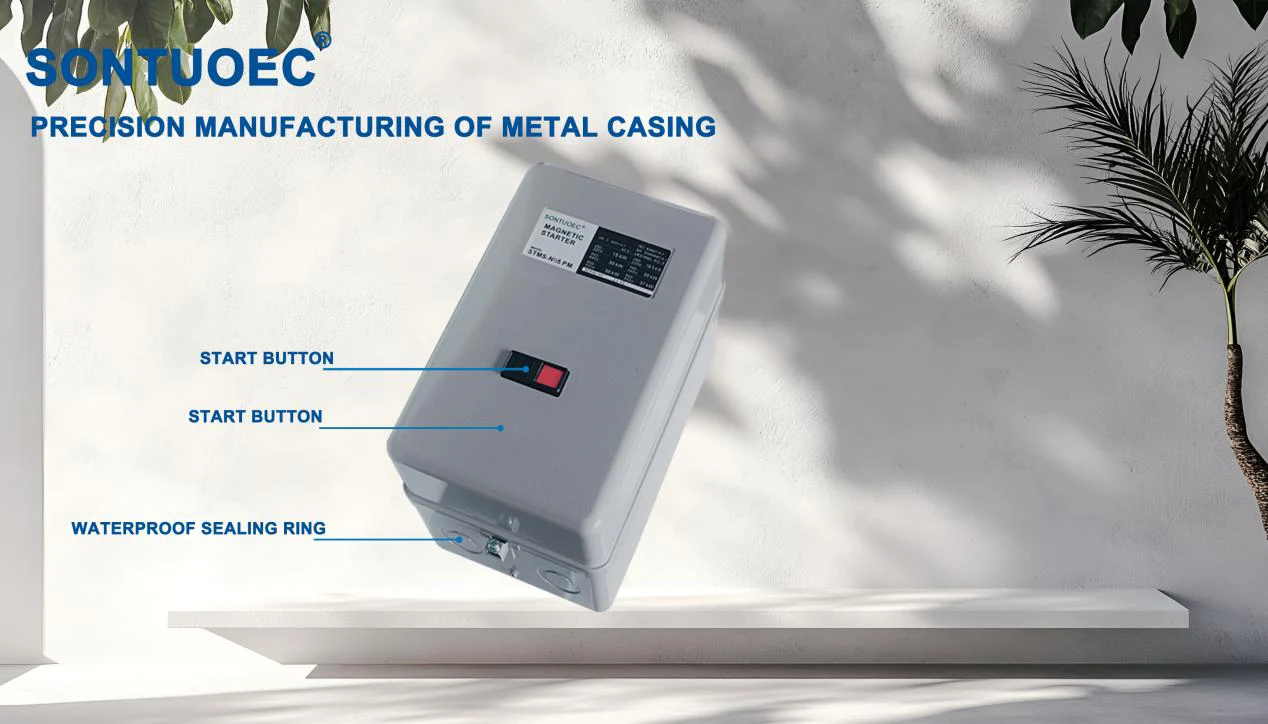

Samningur uppbygging: Þriggja fasa segulmótorstartari samþykkir samsniðna uppbyggingu, tekur lítið pláss og er auðvelt að setja upp og viðhalda.
Margfeldi stjórnunarstillingar: Samkvæmt mismunandi kröfum um forrit er hægt að nota þriggja fasa segulmótorstartara í mörgum stjórnunarstillingum, svo sem bein byrjun, Star-Delta byrjun, Autotransformer Start og svo framvegis.
Þriggja fasa segulmagnaðir mótor byrjendur eru mikið notaðir í sjálfvirkni stjórnunarkerfi, raforkukerfi, byggingarbúnaði og öðrum tilvikum þar sem byrjað er á þriggja fasa mótorum og stöðva. Sérstaklega í mótorstýringarrásum sem krefjast tíðar upphafs og stöðvunar er vernd þriggja fasa segulmótors byrjunarliðsins sérstaklega mikilvæg.
Tegund | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Tegund | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
Tegund | L | W | H1 | H2 | C1 | C2 |
STMS-N20/21 | 104 | 170 | 110 | 115 | 135 | 76 |
STMS-N25/35 | 135 | 225 | 126 | 131 | 155 | 95 |
STMS-N50/65 | 160 | 270 | 145 | 150 | 210 | 120 |
STMS-N80/95 | 190 | 300 | 163 | 168 | 250 | 150 |
